AS12/150B/4S电流互感器说明书
AS12/150B/4S电流互感器采用环氧树脂支柱式全封闭结构，适用于额定电压12kV及以下、50/60Hz的中压配电系统。本产品额定一次电流范围可覆盖400A~2000A，额定二次电流输出5A（可选1A）。它将高电流按比例转换为标准二次电流，实现精确测量和继电保护功能，符合GB 1208和IEC 61869系列标准。高精度等级（如0.2S、5P20）、低温升和良好抗干扰性使其适合智能配电柜、电力监测与计量等领域。本文档详细介绍产品概述、技术参数、工作原理、安装调试、性能测试与维护等内容，并提供选型指南及常见问答，帮助用户快速理解和应用该款CT电流互感器。
产品概述及型号定位

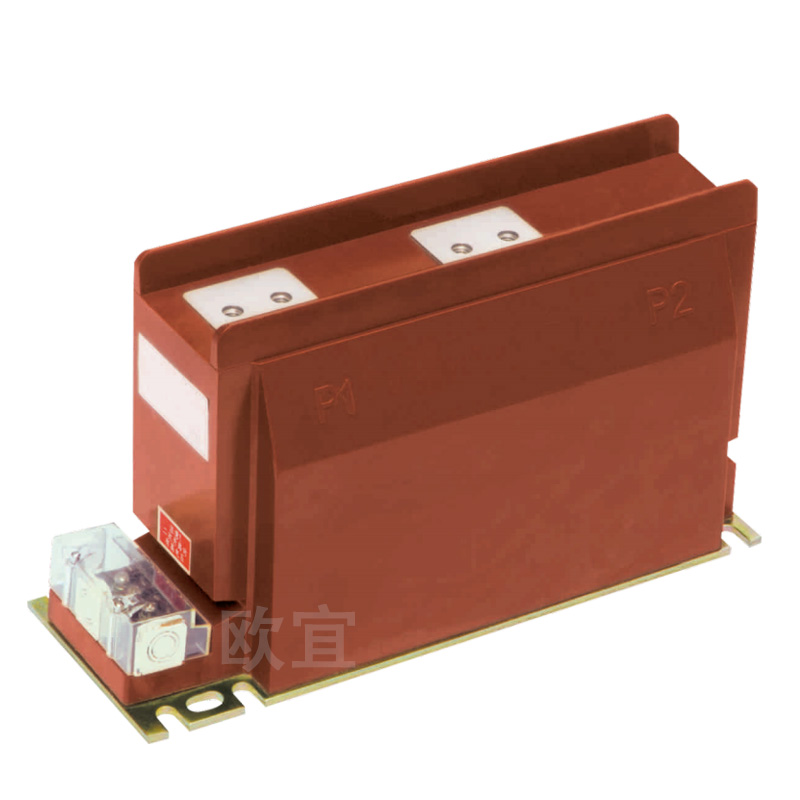

AS12/150B/4S系列电流互感器（CT）为环氧树脂浇注支柱式全封闭结构，设计用于将一次侧大电流转换为安全的小电流输出，用于电能计量、配电监测及继电保护。本型号适用于12kV及以下的户内开关柜或箱式变电站，交流50Hz电力系统。AS12系列中“S”代表含有保护级绕组，B为支柱式结构代号，4表示可接四组二次绕组。该CT产品具有高绝缘强度、耐潮湿、耐污秽等特点，符合国家计量要求，广泛用于工业现场和商业配电系统。

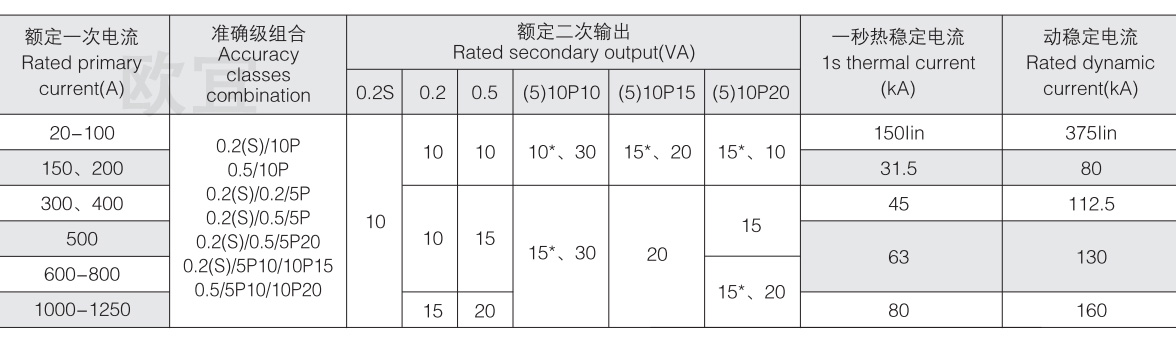

主要技术参数
| 参数 | 规格/说明 |
|---|---|
| 额定一次电流 (A) | 400, 500, 600, 750, 800, 1000, 1200, 1250, 1500, 2000 |
| 额定二次电流 (A) | 5A（可选1A） |
| 变比 (Primary/Secondary) | 400/5, 500/5, …, 1500/5, 2000/5（典型） |
| 准确级 (测量/保护) | 0.2S, 0.5S, 5P15, 5P20等组合 |
| 额定输出 (VA) | 15VA per级（均为均匀负载） |
| 瞬时热稳定电流 Ith (kA·s) | 25kA/3s (400~750A段), 31.5kA/3s (800~1250A), 40kA/3s (1500~2000A) |
| 动稳定电流 Idyn (kA) | 63kA (400~750A), 80kA (800~1250A), 100kA (1500~2000A) |
| 额定频率 | 50Hz |
| 额定绝缘水平 (kV) | 12/42/75 (符合中压10kV级线路要求) |
| 环境温度 | 常温 -15℃~+40℃（强制通风35℃~+45℃） |
| 工作温度范围 | -40℃~+60℃ |
| 相对湿度 | ≤95%（25℃时） |
| 污染等级 | III级 |
| 海拔 | ≤2000m（高海拔需特殊设计） |
| 外形尺寸 | 约236mm×126mm×395mm（长×宽×高，依据实际型号略有差异） |
| 安装方式 | 支柱式立柱安装或底座固定 |
| 材料与结构 | 铁芯采用叠片硅钢或纳米晶材料，线圈漆包线绕制，整体采用环氧树脂一次浇注封装 |
| 重量 | 约38 kg |
工作原理
电流互感器的工作原理与变压器类似，通过电磁感应将一次侧大电流按比例转换成二次侧小电流。一次绕组串联在被测电路中，承载全部主回路电流；二次绕组则与测量表计或保护装置串联，二次电路保持闭合。二次电流与一次电流之比称为互感器变比（例：1500/5，即一次1500A对应二次5A）。在正常工作状态下，一次电流和二次电流的磁势相互抵消，铁心磁通稳定，电能表或继电器即可测量安全的低电流值。如一次侧电流发生变化，二次输出也会按相应比例同步变化，用于能耗统计或保护动作。

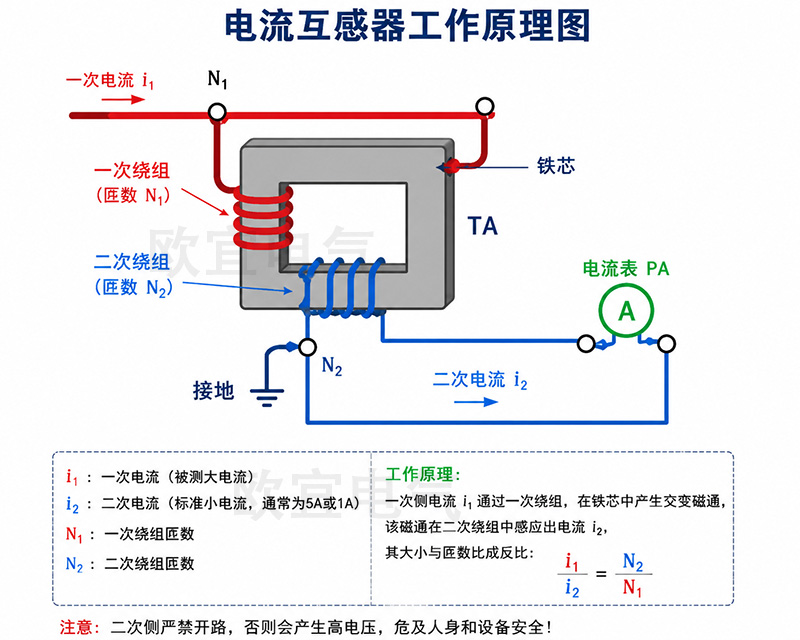

图：电流互感器工作原理简图。CT按照电磁感应原理工作，将高电流转换为标准5A或1A输出供测量仪表使用，保证二次测量电路安全运行。

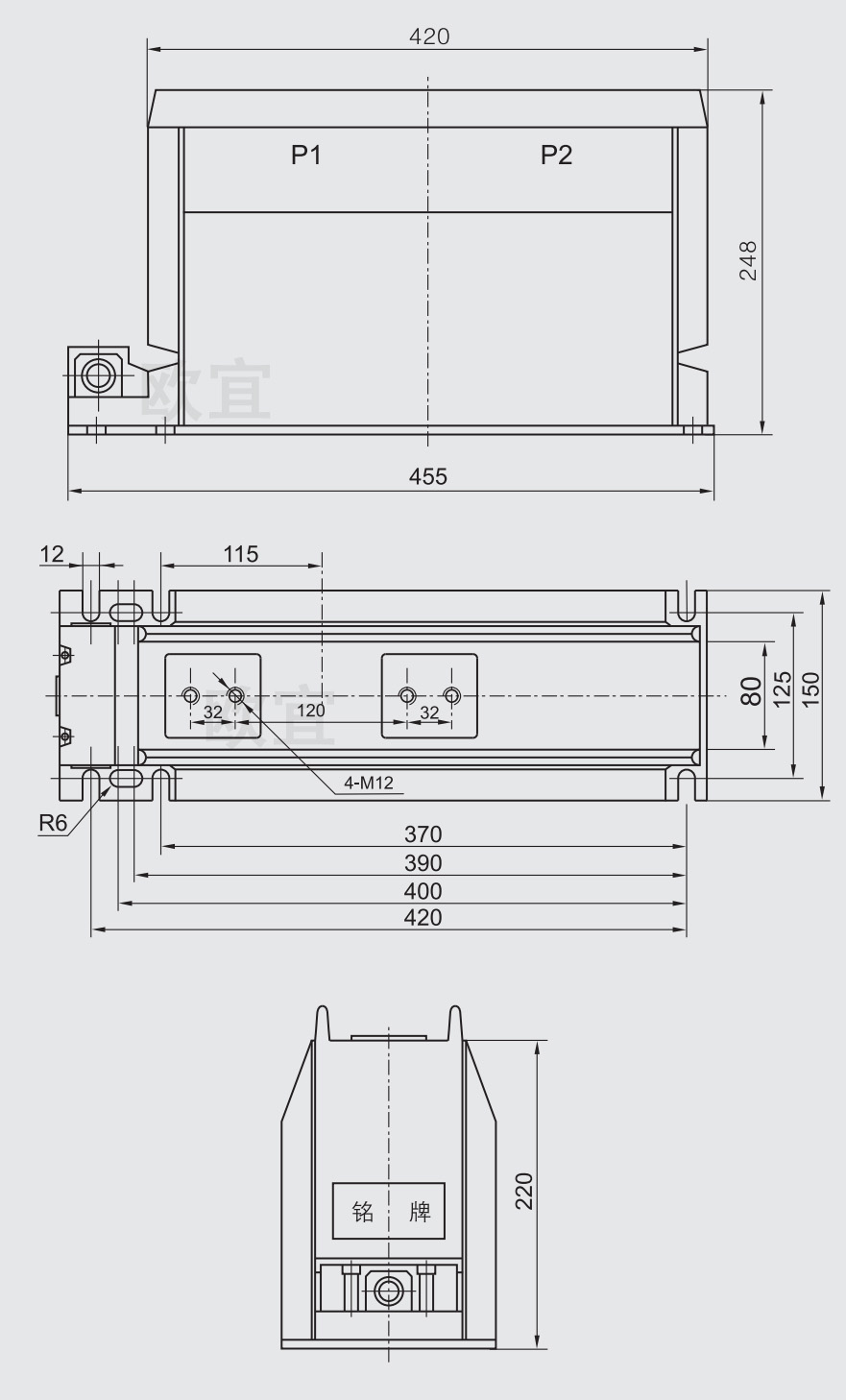

结构尺寸图及说明
AS12/150B/4S采用环氧树脂浇注支柱式支撑结构，铁芯层叠在中央并配有一次、二次绕组。其全封闭设计不需要外部防潮罩，耐潮湿、防尘性能优良。铁芯一般由硅钢片或纳米晶材料叠制而成，以降低损耗和温升。一次绕组线圈圈数少，直接串联于高压母线回路；二次绕组匝数多，靠近铁芯用于输出微安级电流。该型号CT提供多达9个二次端子，可支持4组绕组（包括测量级和保护级），便于同时连接电能表、监控仪和继电保护装置。
图：AS12/150B/4S电流互感器典型接线图。一次侧P1/P2接于母线进线（示意的相线），二次侧S1/S2连接测量表计（如电能表、电力监测仪）或保护继电器，需注意P1/S1同侧为相同极性。通常在装置运行前应短接所有二次绕组以防止开路，完成接线后再移除短接。
安装步骤与注意事项
- 现场确认：校对互感器铭牌参数（额定一次电流、变比、极性标记等）与系统匹配，无误后方可安装。
- 断电作业：确保一次侧断电，并使用短接片将二次侧端子连接至地线或相邻端子，避免二次开路。
- 固定安装：将CT立柱稳固于配电柜或设备底座上（或导轨安装）。使用M8螺钉将底座紧固，确保机械牢固并注意紧固力矩。
- 一次接线：按照相序将主回路导体穿过CT窗口，并接至P1/P2端子。通常P1接向电源侧，P2接负载侧（或按设计要求）。
- 二次接线：将二次绕组端子S1/S2连接至电能计量表、继电保护或监控设备，对应保持极性一致（通常标记S1与P1极性对应）。可连接多组绕组，根据需要并联或串联。
- 检查极性：核对所有极性标志（一次P1对应二次S1），确保相序正确，否则会影响保护和计量准确性。
- 接地要求：二次侧参考侧（一般S2或所有二次共负端）应可靠接地，以保障安全和抗干扰。
- 绝缘检测：投入运行前做一次侧与地之间的耐压测试，以及二次侧与外壳之间的绝缘电阻测试，确保满足设计要求。
- 通电试验：移除二次短接并恢复供电，逐相检查CT输出与表计读数是否匹配，确认接线正确。
- 注意避免：二次侧严禁带载开路运行，以防铁心饱和产生高压引发危险；避免在带电状态拆换CT。
选型指南
在选购AS12/150B/4S系列电流互感器时，应根据应用场景选择适当的变比、精度等级和安装形式。以下是常见场景推荐配置：
| 应用领域 | 典型变比 (Primary/Secondary) | 推荐精度等级 | 安装形式 |
|---|---|---|---|
| 低压配电柜 | 150A/5A, 200A/5A | 0.5S或0.2S（计量型） | 支柱式固定 |
| 电能计量 | 常见50A~600A/5A | 0.2S, 0.5S | 支柱式，可选感应导通式 |
| 能耗监测 | 50A~600A/5A | 0.5S, 1.0级 | 支柱式安装 |
| 光伏发电 | 100A/5A, 150A/5A | 0.5S, 1.0级 | 支柱式或导通式 |
| 充电桩集群 | 200A~400A/5A | 0.5S, 1.0级 | 支柱式安装 |
| 数据中心/机房 | 50A~150A/5A | 0.2S, 0.5S | 支柱式或底座固定 |
| 工业设备监测 | 100A~300A/5A | 0.5S, 1.0级 | 面板或支柱安装 |
以上建议仅供参考，实际选型应根据一次回路额定电流和监测/保护需求综合确定。AS12/150B/4S互感器支持多种变比定制，可按用户需求提供不同额定一次电流和精度组合。
性能与测试
精度测试：采用标准CT测试仪检测互感器在额定一次电流时的二次输出，确保误差满足标称精度等级。制造商通常提供等效线性负载进行测试。
温升测试：在额定电流下运行，监测CT绕组温度上升，确保温升不超过规定（例如55K）。由于本CT采用环氧树脂浇注，散热性能良好，一般远低于额定温升限值。
抗干扰与稳定性：选用优质硅钢/纳米晶磁芯并优化绕制结构，可有效降低外部电磁干扰影响，提高测量一致性。长期运行中，CT应保持核心参数稳定，误差漂移极小。
常见故障排查：以下流程图给出典型故障排查思路：
graph TD A[监测仪表无电流信号] --> B{一次侧导体有电流流经?} B -->|否| C[检查一次侧熔断器或开关接通状态] B -->|是| D[检查CT一次线圈连接是否正确] D --> E{二次侧负载正常?} E -->|否| F[检查电表或继电器接线，确认闭合] E -->|是| G{CT极性标识是否对齐?} G -->|否| H[调整P1/S1极性，使一次和二次同侧方向] G -->|是| I{二次侧是否意外开路?} I -->|是| J[恢复二次短接保护，谨防高压危险] I -->|否| K[联系制造商进行进一步检测] 维护保养与安全注意事项
- 定期检查接线端子和紧固件，确保螺钉无松动、接线无氧化，并重新紧固。
- 保持CT及其周围环境清洁干燥，防止潮气和灰尘积累导致漏电或绝缘降低。
- 定期进行绝缘电阻测试和耐压测试，确认一次/二次回路绝缘状况正常。
- 二次侧维护时，应先移除二次侧接线，并用短接片短路二次绕组，以避免开路高压危险。
- 避免在带电状态下拆卸或更换互感器，如需停电检修，应关闭电源并拆下CT。
- 若发现CT铁芯过热、异常振动或漏油（如使用油浸式），应立即断电检查。
- 符合所在地区的安全规范操作，如佩戴绝缘手套，使用合格工具，遵守电气安全规程。
合规认证建议
面向国内市场，应选择具有CCC认证和计量器具强制型式批准的CT产品，以符合国家电器和计量法规。针对国际市场，应关注相应的产品认证：欧洲市场要求CE标志（符合IEC标准），美国市场可能需UL/CSA认证。具体认证要求视目标市场法规而定。
FAQ
1. AS12/150B/4S电流互感器主要应用场景有哪些？
本款互感器主要用于10kV~12kV配电柜、电能计量、楼宇自动化、充电桩集群和光伏并网等场景，提供安全可靠的电流检测和监测功能。
2. AS12/150B/4S是否可以直接用于智能电表？
可以。该CT输出为5A标准二次电流（或1A可选），符合大多数智能电表及能耗监测系统的输入要求。只需正确连接S1/S2与电表电流线圈，并确保极性匹配。
3. 安装时为何要短接二次侧？
在安装或检修过程中，短接二次绕组可避免二次侧开路带来的危险。当二次侧开路时，互感器二次电压会升高到数千伏，导致铁芯饱和、绝缘击穿甚至触电事故。
4. 如何判断互感器极性是否正确？
通常一次侧P1标记面向电源输入方向，二次对应S1面向同一相位方向。装表时可以通过低压仪表进行极性测试，确认一次和二次电流方向一致，否则会出现电表误差或保护失灵。
5. 互感器的二次绕组支持几个保护级？
AS12/150B/4S型号可提供一个测量级和多个保护级绕组，通常总二次端子可达9个（支持4组绕组），可同时连接电能表、监测仪和继电保护设备。
6. 为什么选用环氧树脂浇注结构？
环氧树脂浇注结构具有绝缘性好、防潮、防尘、高机械强度等特点，适合恶劣环境下长期运行。全封闭浇注设计也提高了CT的安全性和寿命。
7. 该互感器如何进行精度检测？
精度检测通常使用专用CT测量仪，在额定一次电流输入下测量二次电流输出，与理论值比对计算误差。确保其输出符合额定精度等级（如0.2S、5P20等）要求。
8. 常见选用错误有哪些？
常见问题包括选型时忽略变比和负荷，导致饱和或过载；安装极性接反；二次开路带电；未按功率因数要求设置接线等。严格按照铭牌数据和负载需求选型，并遵守接线规范可避免上述问题。
9. 如何避免互感器的温升过高？
确保选用匹配的额定电流和额定负载（VA），避免CT超载长时间工作。保持通风和清洁，定期检测电阻和连接紧固度。采用高品质核心和优化设计的AS12系列通常具有较低温升。
10. AS12/150B/4S有哪些主要优势？
该产品具有高精度、高饱和电流承受能力、良好抗干扰性和紧凑的环氧浇注结构。其设计符合国家和国际标准，使用寿命长、维护简单，性价比高，适用于各种电力计量和监测场景。
