什么是电流互感器？

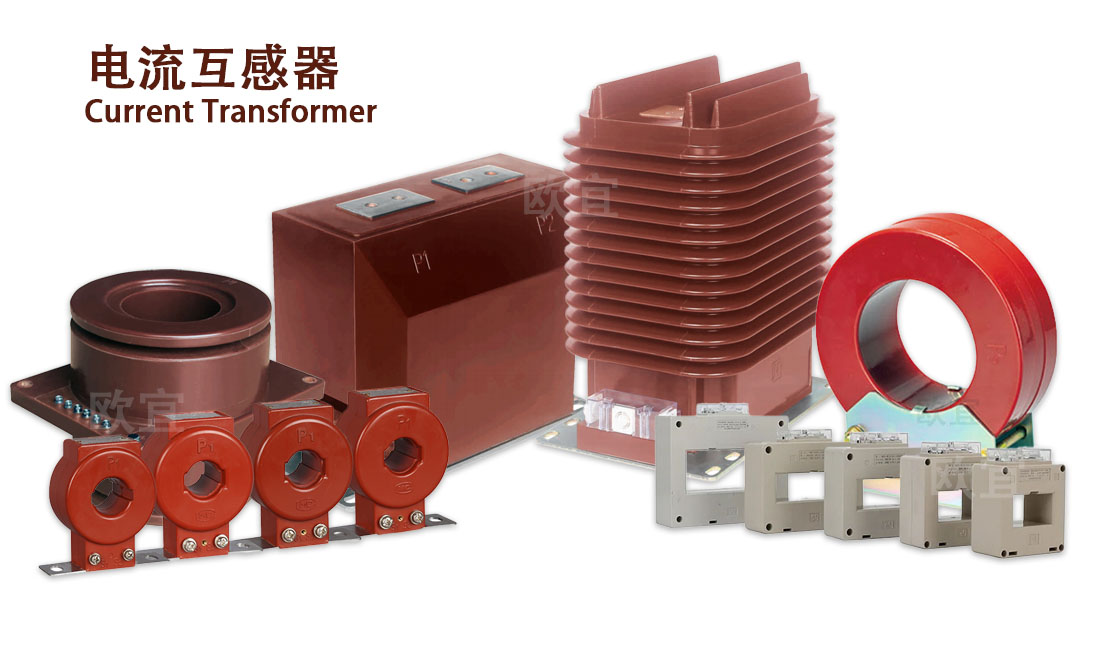

电流互感器（Current Transformer，简称CT）是一种将大电流按一定比例变换为小电流（通常为5A或1A）的电气设备，广泛应用于电力系统的测量、保护和控制系统中。作为专业的电流互感器生产厂家，上海欧宜电气为您提供高品质的电流互感器产品及技术支持。
电流互感器的工作原理与变压器类似，基于电磁感应定律。其一次绕组串联在被测电路中，二次绕组与测量仪表或保护装置连接，通过变比将大电流转换为标准的小电流输出，便于测量和保护设备使用。
核心功能
将高压侧大电流转换为低压侧标准小电流，供测量仪表和保护装置使用，实现电气隔离和安全测量。
主要特点
精度高、容量大、线性度好、绝缘性能优良，可靠性强，适用0.5KV-35KV各电压等级系统。
应用领域
广泛应用于电力变电站、配电柜、工业自动化、新能源发电、智能电网等领域的电流测量与保护。
电流互感器分类与型号
根据不同的分类标准，电流互感器可分为多种类型。上海欧宜电气生产的电流互感器覆盖各电压等级，满足不同应用场景需求。
按电压等级分类
- 0.5KV电流互感器（低压电流互感器）：适用于400V/660V配电系统，体积小巧，安装方便，广泛应用于建筑配电、工业厂房等低压场合。
- 10KV电流互感器（中压电流互感器）：适用于10KV电力系统，额定电压10kV，额定电流范围15-3150A，是应用最广泛的电压等级。
- 35KV电流互感器（高压电流互感器）：适用于35KV输配电系统，额定电压35kV，额定电流范围30-2500A，主要用于变电站和大型工业用户。
按安装方式分类
- 穿墙式电流互感器：安装在配电柜穿墙处，一次导体从互感器中间穿过，适用于柜内安装空间有限的场合。
- 支柱式电流互感器：安装在支柱或基础上，结构稳固，适用于户外变电站使用。
- 套管式电流互感器：套装在变压器套管或母线上，安装便捷，常用于变压器配套。
按用途分类
- 测量型电流互感器：精度等级0.2/0.5/1.0，用于电能计量和电流测量，要求精度高，线性度好。
- 保护型电流互感器：精度等级5P/10P，用于继电保护，要求短路时不过饱和，暂态特性好。
- 测量保护两用型：同时满足测量和保护功能需求，兼顾精度与抗饱和特性。
电流互感器选型指南
正确选择电流互感器对电力系统的安全运行至关重要。以下是选型时需要考虑的关键参数：
| 参数项目 | 选择要点 | 注意事项 |
|---|---|---|
| 额定电压 | Un ≥ 系统最高工作电压 | 10KV系统选10kV互感器，35KV系统选35kV互感器 |
| 额定电流比 | Ipn/Isn = 一次/二次电流 | 常用100/5、200/5、400/5、600/5、1000/5、2000/5等 |
| 精度等级 | 测量用：0.2/0.5/1.0级 保护用：5P/10P |
电能计量选0.5级以上，继电保护选保护型 |
| 额定负荷 | VA值表示二次额定输出容量 | 常见2.5VA、5VA、10VA、15VA、20VA等 |
| 短时热电流 | Ith ≥ 系统短路电流 | 需校验热稳定性，通常为额定电流的40-100倍 |
| 动稳定电流 | Idyn ≥ 短路冲击电流峰值 | 通常为短时热电流的2.5倍 |
电流互感器技术参数
上海欧宜电气生产的电流互感器产品符合GB/T 1208《电流互感器》和IEC 61869标准要求，主要技术参数如下：
10KV电流互感器典型参数
| 额定电压(kV) | 额定电流比(A) | 精度等级 | 额定负荷(VA) | 短时热电流(kA) |
|---|---|---|---|---|
| 10 | 50/5 ~ 200/5 | 0.2S/0.5/5P10 | 10~15 | 25~31.5 |
| 10 | 300/5 ~ 600/5 | 0.2S/0.5/5P10 | 15~20 | 31.5~50 |
| 10 | 800/5 ~ 1500/5 | 0.5/5P10/5P20 | 20~30 | 50~63 |
| 10 | 2000/5 ~ 3150/5 | 0.5/5P10 | 30~40 | 63~80 |
电流互感器主要性能指标
- 比值差：测量值与实际值的相对误差，0.2S级误差≤±0.2%，0.5级误差≤±0.5%
- 相角差：一次电流与二次电流相位的差值，高精度互感器相角差更小
- 复合误差：保护型互感器的重要指标，反映短路时的综合误差性能
- 温升：额定条件下绕组温升不超过60K（油浸式）或75K（干式）
- 绝缘水平：包括工频耐压、雷电冲击耐压等，需满足相应电压等级要求
电流互感器接线方法
正确的接线方式确保电流互感器正常工作并保证人员安全。以下为常见的几种接线方式：
单相接线
最简单的接线方式，将电流互感器串联在任意一相线路中，用于测量单相电流或接保护装置。适用于三相平衡系统。
两相V形接线（不完全星形）
两只电流互感器接成V形，两个二次绕组分别接电流继电器。广泛用于中性点不接地系统的三相电流测量和保护，可检测各种相间短路故障。
三相星形接线（完全星形）
三只电流互感器接成星形，三相二次绕组均接入测量或保护装置。适用于大接地电流系统的保护，可反应各种类型故障。
⚠️ 重要安全提示
电流互感器二次回路严禁开路！二次开路时会产生高电压，危及人身安全和设备损坏。如需拆卸二次回路，必须先将二次侧短路后再操作。
电流互感器常见问题（FAQ）
电流互感器应用领域
电力变电站
用于变电站内的电流测量、电能计量和继电保护，是变电站自动化系统的核心元件，确保电网安全稳定运行。
配电柜/环网柜
安装在配电柜内，实现配电线路的电流监测和保护，配合微机保护装置实现配电自动化。
工业配电系统
用于工厂配电室的电流监测、马达保护控制柜等场合，满足工业环境的特殊要求。
建筑电气
应用于商业建筑、住宅小区的配电系统，用于楼层配电箱的电能计量和电流监测。
新能源光伏/风电
光伏逆变器配套、风电场升压站等新能源领域，需要特殊的直流分量承受能力。
轨道交通
地铁、轻轨等轨道交通的牵引供电系统，对互感器的可靠性和抗振动性能要求严格。
为什么选择上海欧宜电气的电流互感器？
- 品质可靠：产品通过国家权威机构检测，符合GB/T 1208和IEC 61869标准，品质有保障。
- 规格齐全：覆盖0.5KV、10KV、35KV全电压等级，变比从15/5到3150/5，满足各类工程需求。
- 厂家直销：自有工厂生产，价格优惠，供货及时，提供专业的技术选型支持。
- 定制服务：可根据客户需求定制特殊规格、变比或连接方式的电流互感器。
- 售后无忧：提供完善的技术支持和售后服务，产品质保一年，终身维护。
