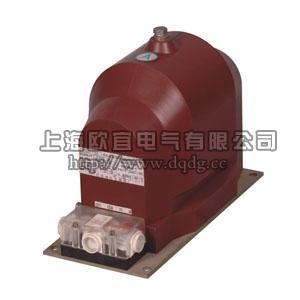

JDZX16-10Q电压互感器

一、概述

JDZX16-10Q电压互感器电压互感器为单相环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz,额定电压3kV、6kV、10kV的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

二、技术参数

型号	电压比（V）	准确级次	极限输出VA	额定绝缘水平
JDZX16-3Q（等同于UNE）	3000/√3/100√3/100√3	0.5/6P	600	3.6/25/40
JDZX16-6Q（等同于UNE）	6000/√3/100√3/100√3	0.5/6P		7.2/32/60
JDZX16-10Q（等同于UNE）	10000/√3/100√3/100√3	0.5/6P	300/300	12/42/75



三、JDZX16-10Q电压互感器技术参数，外形及安装尺寸，接线图

产品名称：JDZX16-10Q电压互感器



型号：JDZX16-10Q

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JDZX16-10Q电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
本文地址：http://www.dqdg.cc/JDZX16-10Q-76.html
