产品描述

JSZW3-10,JSZW3-10F三相五柱电压互感器简介

一、概述

JSZW3-6B,JSZW3-3B电压互感器为三相、户内、干式产品,JSZW3-10为Yo/Yo/[连接JSZW3-10F为Yo/Yo/Yo/[连接。分别适用于额定频率50H或60Hz,额定电压为10kV电力系统中作电能计量、电压监控 和继电保护用。

二、使用条件

1.海拔高度不超过3000米;

2.周围环境温度不高于十40'C,不低于-5'C;

3.周围空气的相对湿度不大于85%(20'C);

4.安装场所无腐蚀性的气体.

三、结构简介

JSZW3-6B,JSZW3-3B电压互感器为户内环氧树脂全真空浇注结构。其表面爬电比距大于25mm/kV.导磁材料采用高导 磁硅钢片,经退火处理。 JSZW3-10型电压互感器在系统使用时,每组需三个浇注体,套在三相五柱铁芯上。计量绕组、 保护绕组分开。有效地保证了计量的准确性和保护的可靠功能。 JSZW3-10F型电压互感器在系统使用时,每组需三个浇注体,套在三相五柱铁芯上。计量绕组、 监控绕组、保护绕组分开。有效地保证了计星的准确性和保护的可靠功能。

四、技术参数

1. 产品标准:GB1207-1997《电压互感器》;

2. 技术参数表 Technical data form

3. 产品表面爬电比距满足Ⅱ级污秽等级;

五、互感器变比对照表

产品型号 额定电压比(V) 准确级及额定输出 极限输出(VA)
0.2 0.5 1 3
JSZW3-3A
JSZW3-3B

3000/√3 /100/√3/100/3

45 90 150 300 600
JSZW3-6A
JSZW3-6B
6000/√3 /100/√3/100/3
JSZW3-10A
JSZW3-10B
10000/√3 /100/√3/100/√3/100/3 60 150 240 600 1000



五、JSZW3-6B,JSZW3-3B电压互感器外形及安装尺寸图,接线图

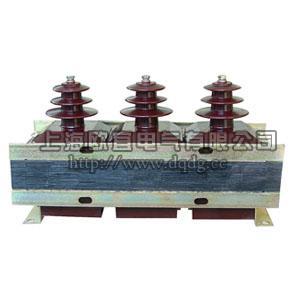

产品名称:JSZW3-6B,JSZW3-3B电压互感器


型号:JSZW3-6B,JSZW3-3B

声明:这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JSZW3-6B,JSZW3-3B电压互感器的信息仅供参考,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户需求,订制非标产品。
