LZZBJ9-10A2电流互感器
LZZBJ9-10A2电流互感器
  • 产品型号:LZZBJ9-10A2G
  • 电话:021-31261887
  • 传真:021-60919388

  • LZZBJ9-10A2电流互感器型互感器的word文档在线下载

产品描述

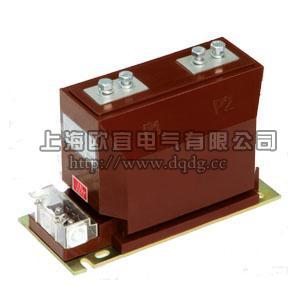

LZZBJ9-10A2电流互感器(户内、带保护级、支柱式) LZZBJ9-10A2G

一、概述

LZZBJ9-10A2电流互感器系列电流互感器为环氧树脂浇注全封闭支柱式产品,适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中,作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。



二、LZZBJ9-10A2电流互感器结构简介

LZZBJ9-10A2G系列电流互感器为环氧树脂浇注绝缘全封闭结构,耐污染及潮湿。安装时将一次出线螺钉压紧,保证接触可靠。

三、技术参数

1、额定绝缘水平:12/42/75kV
2、额定二次电流:5A,1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表1-9
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级:Ⅱ级。
6、若用户有要求 ,测量级可为0.2S、0.5S级。



LZZBJ9-10A2电流变比 准确级组合 准确级及额定输出 保护级 一秒热稳定电流(KA) 动稳定电流(KA)
0.2s 0.5s 额定输出(VA) 准确级及限值系数
5/5

0.2S/0.5
0.2/0.5
0.2S/10P10
0.2/10P10
0.5S/10P10
0.5/10P10

0.5/10P20

10 10 15 10P10 0.8 1.9
10/5 1.5 3.8
15/5 2.3 5.8
20/5 3 7.5
30/5 4.5 11.2
40/5 6 15
50/5 7.5 18.8
75/5 11.5 29
100/5 15 37.5
150~200/5 22.5 56.5
300~600/5 45 112.5
800~2500/5 63 157.5
3000/5 80 160

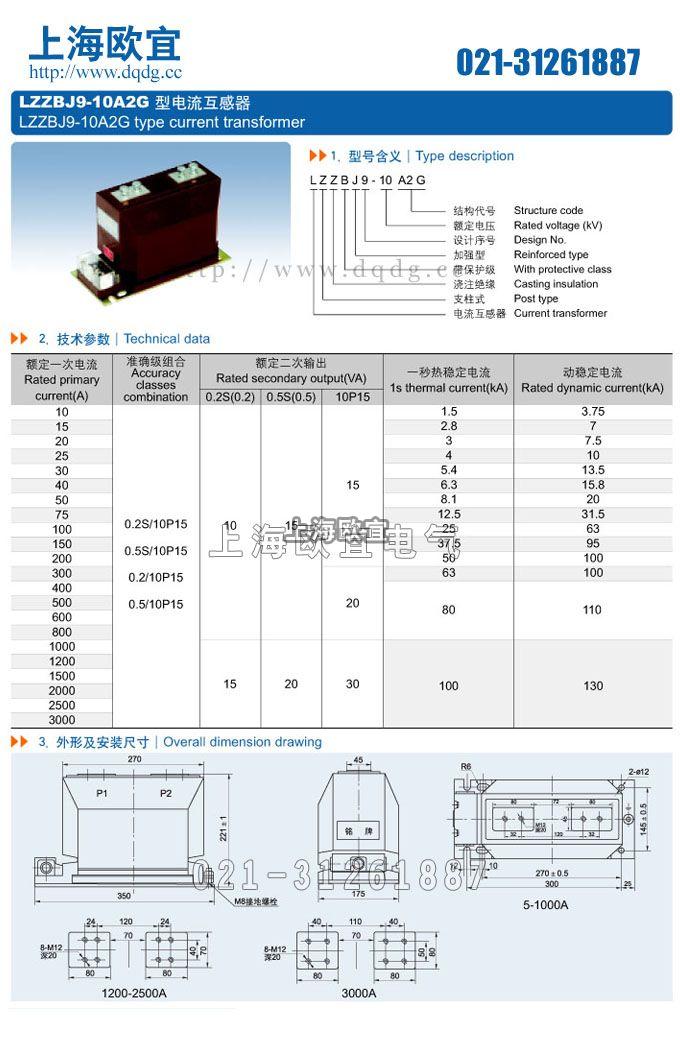

 四、LZZBJ9-10A2电流互感器的外形、安装尺寸、技术参数


产品名称:LZZBJ9-10A2电流互感器


型号:LZZBJ9-10A2G

声明:这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LZZBJ9-10A2电流互感器的信息仅供参考,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户需求,订制非标产品。
