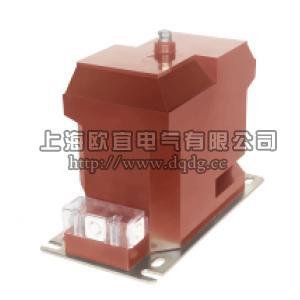

REL-10电压互感器
REL-10电压互感器
  • 产品型号:REL10
  • 电话:021-31261887
  • 传真:021-60919388

  • REL-10电压互感器型互感器的word文档在线下载

产品描述

REL10电压互感器(REL10-10,REL-10,REL10-6)

一、概述

REL-10电压互感器为单相、户内、干式全封闭产品,使用时三台一组,REL10-3、6、10为Yo/ Yo/[连接,JDZXF10-3、6、10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz,额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用。

二、REL10-10电压互感器使用条件

1.海拔高度不超过3000米;

2.周围环境温度不高于+40C,不低于- 5度

3.周围空气的相对湿度不大于85%( 20度 ;

4.满足II 污秽等级; 5.安装场所无腐蚀性的气体

三、结构简介

REL10-10,REL10-6,JDZXF10-10/6/3型互感器为全封闭结构,绕组为环氧树脂全真空浇注全绝 缘结构。铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有 限空间。所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能耐冲击和机械压力,并可以保护绕 组不受潮。一次绕组引出线端子的标志为A,N;二次绕组引出线测量级端子的标志为a, n,保护级 端子的标志为da,do均在浇注体上清晰标注.在夹件上的接地标志旁有接地螺栓供接地用,下部支 架供安装用。整体结构紧凑,使用方便。REL10-3,6、10互感器的连接组标号为,1/1/1/12-12, JDZXF10-3、6、10互感器的连接组标号为1/1/1/1/12/12-12,三台单相三绕组电压互感器连组为(剩 余电压绕组接成开口三角形)。

四、技术参数

1. 产品标准:GB1207-1997<电压互感器;
2. 负载功率因数:COS =0.8(滞后)
3. 产品表面爬电比距满足 级污秽等级;
4. 其它技术参数见下表.

型号 额定电压比(V)

额定频率

准确级及相应的额定输出

极限输出

额定绝缘水平

备注
0.2 0.5 1 6P
REL10-3A 3000/√3/100/√3/100/√3

50

60

15 30 60 50 150 3.6/25/40 同JDZX10-10
REL10-6A 6000/√3/100/√3/100/√3 15 30 60 50 150 7.2/32/60
REL10-10A 10000/√3/100/√3/100/√3 15 30 60 50 150 12/42/75
REL10-3B 3000/√3/100/√3/100/√3 25 50 90 50 400 3.6/25/40
REL10-6B 6000/√3/100/√3/100/√3 25 50 90 50 400 7.2/32/60
REL10-10B 10000/√3/100/√3/100/√3 25 50 90 50 400 12/42/60

REL10-10型电压互感器三组电压变比 (10000/√3)/(100/√3 )/(100/3),其中 10000/√3——一次绕组额定电压值,10000(V)为线电压,10000/√3(V)为相电压; 100/√3——二次绕组额定电压值,100(V)为线电压,100/√3(V)为相电压;100/3—二次辅助绕组额定电压值。
“开口三角”就是三相的三个二次辅助绕组如同三角形那样头尾依次串联相接,但是a头与c尾不连接而直接引出两线作为测量零序电压所用,即所谓 “开口三角”;100/3 ——接成开口三角形的辅助绕组的额定电压值。

五、产品外形及结构图

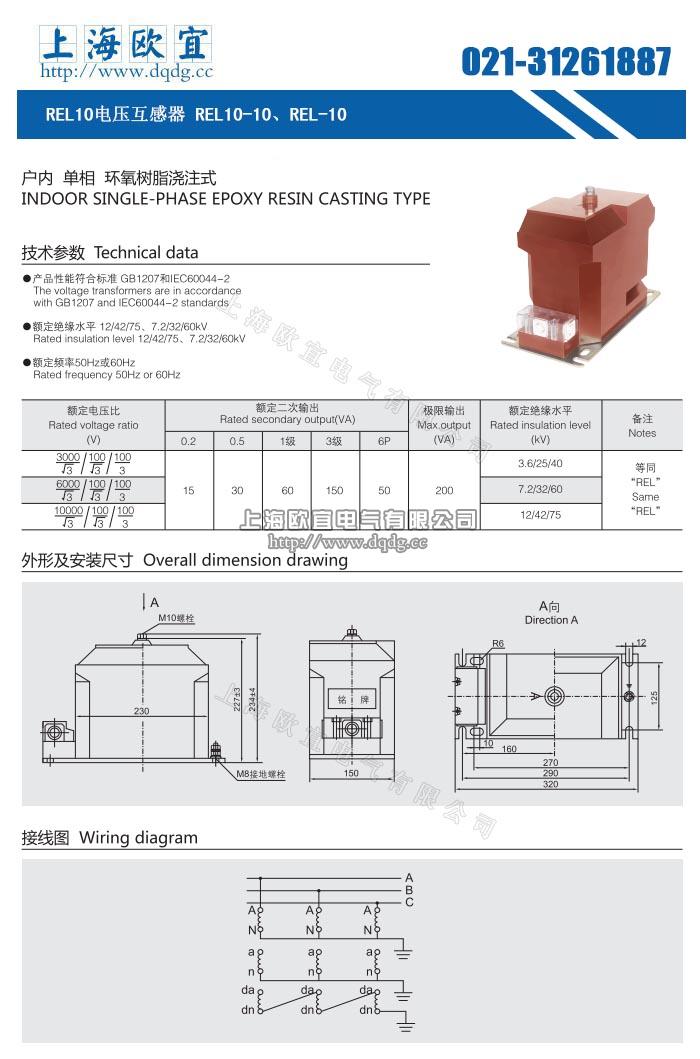

REL10电压互感器 REL10-10,REL-10,REL10-6接线图及外形尺寸图


产品名称:REL-10电压互感器


型号:REL10

声明:这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页REL-10电压互感器的信息仅供参考,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户需求,订制非标产品。
