LZZBJ9-35电流互感器
LZZBJ9-35电流互感器
  • 产品型号:lzzbj9-35
  • 电话:021-31261887
  • 传真:021-60919388

  • LZZBJ9-35电流互感器型互感器的word文档在线下载

产品描述

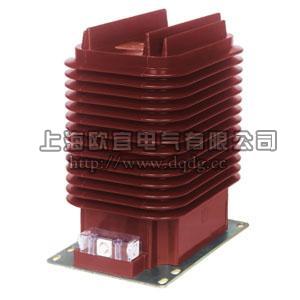

LZZBJ9-35电流互感器 户内 单相 环氧树脂浇注式 LZZBJ9-35Q  35KV  LZZBJ9-35G

LZZBJ9-35、LZZBJ9-35Q系列电流互感器为环氧树脂浇注全封闭产品,适用于额定频率50Hz或60Hz、额定电压35kV及以下的电力系统中,作电能计量、电流测量和继电保护用。本产品符合IEC60044-1及GB1208《电流互感器》标准。

一、结构简介

LZZBJ9-35电流互感器为全封闭支柱式结构,耐污染及潮湿,尺寸小,重量轻,适用于任何位置、任意方向安装。单变比一次绕组为固定式;双变比一次绕组采用串、并联,改变一次接线方式,可得到两种电流比。见图示,串联时为100/5A,并联时为200/5A。lzzbj9-35适用于宽度为1.2米的中置柜。

二、技术参数

1、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
2、额定绝缘水平:40.5/95/185kV
3、额定二次电流:5A,1A
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级:Ⅱ级。

三、参数参加对照表

型号   电流比(输出可定做/1A) 准确级组合   额定输出 (VA) 短时热电流 (Ith) 额定动稳定电流 (Idyn)
LZZBJ9-35
LZZBJ9-35Q
20/5A 0.2/5P20 0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20 0.2/0.5/10P10/10P10  15/20/30/30 15/20/30/30 6/1 15
30/5A,40/5A 7/1 17.5
50/5A 12/1 30
75/5A 16/1 40
100/5A 25/1 63
150/5A,200/5A 31.5/1 80
300/5A,400/5A 31.5/2
600/5A 31.5/3
750/5A

0.2/5P20 0.5/5P20

0.5/5P20 0.2/5P10/5P20

30/50 30/30/30  31.5/4 80
800/5A
1000/5A
1250/5A
1500/5A
2000/5A 31.5/4 130
2500/5A
3000/5A
3150/5A

四、LZZBJ9-35电流互感器型号含义及参数

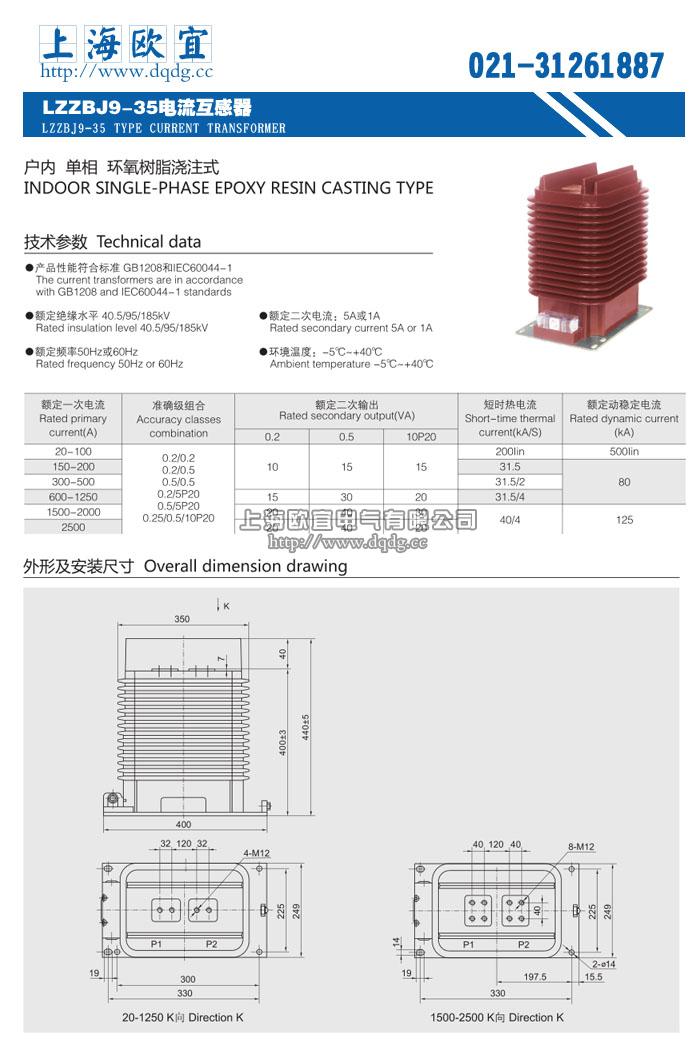

 LZZBJ9-35电流互感器的外形尺寸图及开孔距离


产品名称:LZZBJ9-35电流互感器


型号:lzzbj9-35

声明:这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LZZBJ9-35电流互感器的信息仅供参考,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户需求,订制非标产品。
