1. 产品概述 | AS12/150B/2S电流互感器

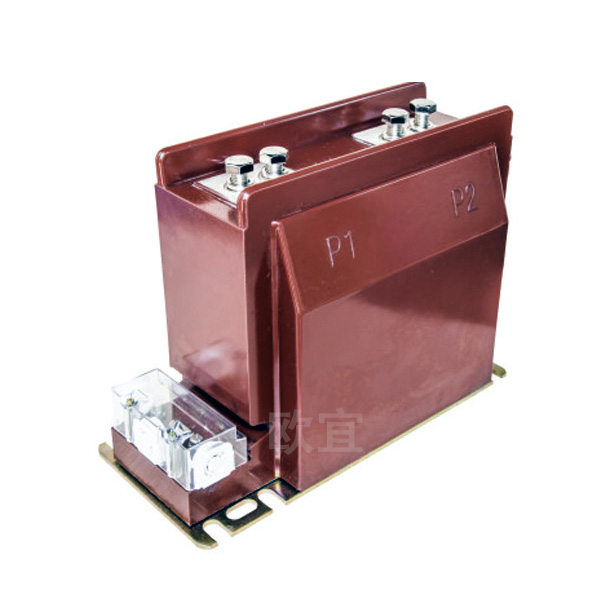

AS12/150B/2S电流互感器 是原天津互感器厂引进德国MWB技术生产的全封闭环氧树脂浇注支柱式电流互感器，适用于10kV户内配电系统，额定电压12kV，广泛用于KYN28中置柜、环网柜及出口项目。该型号与国产型号LZZBJ9-12/150B/2S完全等同，可互相直接替换，安装尺寸、电气参数一致。产品支持0.2S/0.5级高精度计量及5P/10P级保护，一次电流覆盖5A～2500A，满足工业和电力用户计量-保护双重功能需求。

AS12系列自引进以来凭借可靠的抗饱和性能和优异的动热稳定性，成为外资项目及发电厂、变电站的优选互感器。型号“AS12”代表引进标准系列，“150B”表示浇注体宽度150mm，“2S”指短时热电流耐受时间2秒（4S版本另可按需提供）。

🔥 核心优势全工况全封闭设计 · 等同LZZBJ9-12/150B/2S · 0.2S计量级/10P15保护级 · 宽电流范围5-2500A · 防窃电二次端子 · KYN28直接安装

2. 结构与工作原理

2.1 机械结构及材料

互感器采用进口冷轧硅钢片卷绕铁芯，经真空环氧树脂浇注成型。二次绕组可设置两个或三个独立线圈（例如0.2S测量绕组+10P保护绕组，或双保护绕组）。一次绕组为贯穿式铜排，额定动稳定电流可达80kA（按变比不同）。底板采用钢制镀锌底座，设有4-Φ13安装孔，孔距108×88mm，适配国内外主流柜体安装横梁。

📐 AS12/150B/2S结构剖面示意图（支柱式全封闭）

         一次接线端子 P1
               │
      ╔═══════════════╗
      ║   铁芯 (环形)   ║
      ║  ┌─────────┐  ║
      ║  │0.2S绕组  │  ║
      ║  │10P绕组   │  ║
      ║  └─────────┘  ║
      ║ 环氧树脂浇注层  ║
      ╚═══════════════╝
               │
         二次接线盒(K1,K2,L1,L2)
         (防护IP20，带防窃电罩)
         安装底座 M10×4 孔距108mm

图1 AS12/150B/2S 结构示意（与实际产品一致）

2.2 电磁原理与安全要旨

一次电流 I₁ 通过铁芯产生磁通，二次绕组感应出 I₂ = (I₁ × N₁)/N₂。正常工作时二次侧近似短路；一旦二次开路，铁芯深度饱和，二次端将感应数千伏尖峰电压，并导致铁心过热烧毁。因此任何情况下严禁二次开路，更换仪表或检修前必须先将互感器二次侧短接。

3. 技术参数及选型数据

3.1 通用电气参数（AS12/150B/2S）

额定电压：12kV；额定绝缘水平：12/42/75kV（工频/雷电冲击）；
额定二次电流：5A 或 1A（订货注明）；
额定频率：50Hz（60Hz可定制）；
短时热电流（2秒）：≥31.5kA（根据一次电流不同上升至63kA）；
动稳定电流：峰值 80kA~160kA；
局部放电：≤20pC（1.2Um下）；
爬电距离：≥240mm（II级污秽）；
环境温度：-35℃～+40℃；海拔≤1500m（高海拔需修正）。

3.2 一次电流变比 & 准确级组合（典型值）

额定电流比 (A)	准确级组合（计量/保护）	额定负荷(VA)	保护级准确限值系数	1s热稳定(kA)	动稳定(kA)
5/5 ～ 50/5	0.2S/10P15 或 0.5/5P20	10 / 15	10P15, 10P20	0.8~7.5	1.9~18.8
75/5 ～ 200/5	0.2S/10P15, 0.2/10P10	10～15	10P15, 10P20	11.5~22.5	29~56.5
300/5 ～ 600/5	0.2S/10P15, 0.5/10P20	15 / 20	10P15, 10P20	31.5~45	80~112.5
800/5 ～ 1250/5	0.2S/10P20, 0.2/0.5/10P20	15~20	10P20	63	130
1500/5～2500/5	0.2S/5P20 或 0.5S/10P20	20 / 30	5P20, 10P20	80	160

※ 二次绕组可抽头实现多变比，如 600/5 与 300/5 双变比，现场调换更方便。AS12/150B/2S可配装单/双保护绕组，具体技术数据需参考出厂试验报告。

4. 外形尺寸及安装兼容性

📏 AS12/150B/2S 安装尺寸参考（与LZZBJ9-12/150B/2S完全一致）

      总高 ≈ 246mm
      浇注体宽度 150mm (150B)
      深度 ≈ 165mm
      安装孔距: 270mm(横向) × 125mm(纵向) 4-Φ13 (孔距可定做微调）
      一次端子中心距: 130mm
      二次端子盒: 防护等级IP20，电缆入口G3/4

图2 推荐安装开孔及外形尺寸（单位mm）

等同性关键点：AS12/150B/2S 与国内型号 LZZBJ9-12/150B/2S 材质、参数、安装尺寸完全互换，故出口项目设计采用AS12标准，国内采购可使用LZZBJ9-12/150B/2S，两者二次出线端子和极性定义一致。此外同系列AS12/150B/4S为热稳定4秒版，适用于长延时保护系统；AS12/185B/2S用于更大电流或加强绝缘场合。

5. 接线原理与选型指导

5.1 典型二次接线示意图

标准AS12/150B/2S提供两个独立二次绕组（测量级K1-K2，保护级L1-L2）。极性标记：一次P1进P2出时，K1、L1为同极性端。接线示例（三相星形连接）：

🔌 二次接线简图：
P1 → 负载侧 → P2
测量绕组: K1 → 电能表电流线圈 → K2 短接于接地端；
保护绕组: L1 → 保护装置 → L2 接地。严禁二次回路开路，不用的绕组短接处理。

5.2 选型关键参数

需明确：①一次电流（按负荷最大电流1.2倍选取）；②准确级（关口计量必选0.2S级，一般测量0.5级，保护10P10/10P15）；③二次负荷容量（VA），确保不超额定值；④环境污秽及海拔修正系数。若需替代AS12/150B/2S，可直接选用LZZBJ9-12/150B/2S，无需改柜体结构。

⚠️ 安装警告： 电流互感器二次侧绝对不允许开路！在带电情况下拆换仪表或继电器时，务必先将互感器二次侧短接。不使用的二次绕组也应将其端子短接。

6. AS12系列不同后缀对比及替代选择

📌 AS12/150B/2S
标准版本，2秒热稳定，适用于多数10kV配电系统，性价比高。

⏱️ AS12/150B/4S
热稳定时间4秒，适合下级保护延时较长的工况（如大型工业变电所）。

📐 AS12/185B/2S
宽度185mm，提高绝缘裕度，适用高海拔或重污秽地区。

🔄 AS12/150B 无后缀
早期简写，实际等同于AS12/150B/2S，订货需确认热稳定时间。

对于已有AS12/150B/2S的改造项目，可选择LZZBJ9-12/185B/2S直接替换，但需核对安装孔距是否匹配，必要时使用过渡支架。

7. 常见技术问答（FAQ）

❓ Q1：AS12/150B/2S 与 LZZBJ9-12/150B/2S 是完全一样的吗？可以互换吗？

完全等同。AS12是早期引进型号，LZZBJ9-12为国标新型号，两者电气参数、外形尺寸、二次出线定义完全一致，可直接互换，无需改造柜体。

❓ Q2：AS12/150B/2S 电流互感器 0.2S 与 0.2 级有哪些不同？

0.2S级在1%额定电流下仍保持高精度，适合负荷波动大的工况；0.2级只在20%以上电流满足精度，计量关口推荐0.2S级。

❓ Q3：AS12/150B/4S 与 2S 版本外形尺寸是否相同？如何选型？

外形尺寸、安装孔距完全相同，热稳定耐受时间不同（4秒 vs 2秒）。选用4S主要考虑系统保护配合时间大于2秒，建议核算后备保护动作时间。

❓ Q4：AS12/150B/2S 能否用于 20kV 系统？

不能，额定电压12kV，最高工作电压为12kV，超过此电压会降低绝缘寿命。20kV系统需选用24kV等级互感器。

❓ Q5：AS12 电流互感器二次侧开路会产生多大电压？

正常运行时若二次开路，尖峰电压可达数千伏甚至上万伏（取决于一次电流），导致绝缘击穿和铁芯烧毁，极危险。

❓ Q6：AS12/150B/2S 适用于 KYN28 开关柜吗？安装时需要注意什么？

完全适用。安装时注意一次铜排搭接平整，二次电缆穿过端子盒后密封防潮，极性P1指向母线侧，二次端子K1接表计并可靠接地。

❓ Q7：AS12/150B/2S 可以做成多变比吗？二次抽头接法？

可以，例如 600/5、300/5 双抽头，通过改变一次串联或二次抽头实现。订货时需明确变比组合，出厂前抽好。

❓ Q8：AS12/150B/2S 允许的额定短时热电流是多少？

不同变比不同，600/5以下通常31.5kA/2s，1250/5及以上可达63kA/2s，动稳定电流峰值可至160kA，具体见铭牌或试验报告。

❓ Q9：海拔超过1500米如何使用？

需对绝缘水平和外绝缘爬电距离进行修正，一般每升高1000米，外绝缘强度降低约10%，可选用加宽185B系列或特殊定制。

❓ Q10：怎么判断AS12电流互感器是否损坏？如何检测？

停电后测量绝缘电阻（一次对地/二次对地应>1000MΩ），再测量二次绕组直流电阻是否与出厂值相符；施加额定一次电流检查变比误差，或用伏安法测保护绕组拐点。

8. 订货及技术支持

订货时请提供：①产品型号（如AS12/150B/2S或LZZBJ9-12/150B/2S）；②额定电流比及抽头要求；③准确级及二次负荷；④是否需要4S热稳定版本；⑤二次电流5A或1A。如需AS12/150B/2S报价或选型建议，可提供电气系统图及保护配置，厂家提供完整技术响应。
