🔧 高可靠性 · 免维护设计
JDZ9-35Q 全封闭式户内单相电压互感器
环氧树脂浇注绝缘 | 35kV 电力计量与保护核心设备
📌 产品概述
JDZ9-35Q电压互感器（JDZ9-35、JDZ-35） 是一款环氧树脂浇注全封闭式户内单相电压互感器，适用于额定频率50Hz、额定电压35kV的电力系统中，作电能计量、电压测量及继电保护使用。产品采用优质进口环氧树脂真空浇注成型，具有抗过电压、抗湿热、阻燃自熄及全封闭结构，满足国家电网及南方电网对干式电压互感器的最高要求。相比传统油浸式互感器，浇注式电压互感器无需维护、无渗漏风险，特别适用于城市配网、工矿企业及变电站户内单相电压互感器场景。
本型号为JDZ9-35Q（Q代表加强绝缘型），可准确将一次高电压转换为标准的100V或100/√3V二次电压，提供给仪表、计费电能表及保护装置。同时我司提供延伸型号JDZX9-35（带剩余电压绕组）、JDZF9-35等，共同构成完整35kV互感器产品线。
📐 核心技术参数
以下为JDZ9-35Q电压互感器典型技术参数，符合GB/T 20840.3-2013及IEC 61869-3标准。参数确保在严苛环境下长期稳定运行。
| 项目 | 技术指标 |
|---|---|
| 额定电压比 | 35kV / 100V 或 35/√3 / 100/√3 V |
| 额定二次负荷 | 20VA ~ 100VA (根据精度级不同可选) |
| 精度等级 | 0.2级 / 0.5级 / 3P保护级 |
| 额定绝缘水平 | 40.5/95/200 kV (工频耐压/雷电冲击) |
| 局部放电量 | ≤10pC (1.2Um下) |
| 温升极限 | ≤65K (线圈及铁芯) |
| 外形尺寸(长×宽×高) | 约285mm×210mm×380mm (安装底板尺寸140x160mm) |
| 重量 | 约28kg |
🏭 结构特点与优势
采用环氧树脂浇注全封闭式户内单相电压互感器结构，铁芯选用优质晶粒取向冷轧硅钢片，损耗低、励磁特性优异。一次绕组和二次绕组均被环氧树脂完全包裹，杜绝潮气侵入，且具备优良的阻燃性能和机械强度。相较于JDZ9-35早期型号，Q型特别优化了二次端子屏蔽及电场均匀设计，使产品抗谐振能力提升35%。同时与JDZX9-35(带剩余电压绕组)可灵活替换安装尺寸，实现零序电压检测。用户进行35kV环氧树脂浇注电压互感器选型时，可直接参考本参数表并对比JDZ9-35Q与JDZX9-35Q区别，后者增加了开口三角绕组用于接地保护，在消弧线圈及小电流接地系统中广泛应用。
- ✅ 全封闭绝缘，免维护，运行寿命超过20年。
- ✅ 抗过电压能力强，可承受4倍额定电压20秒无损伤。
- ✅ 极低局部放电量（<5pC），保证长期计量稳定性。
- ✅ 紧凑设计，适合GGD、KYN61等中置柜及固定柜安装。
- ✅ 符合绿色电网标准，无油化设计，安全环保。
📋 适用场景 & 选型建议
该互感器广泛应用于：35kV变电站进线/出线柜、城市轨道交通主变电所、工矿企业配电系统、发电厂厂用电、新能源升压站等。当需要测量相电压或线电压并提供给高精度电能表时，户内单相电压互感器JDZ9-35Q为首选。若系统需要接地保护，建议选用JDZX9-35。对于预算关注型项目，可咨询户内单相电压互感器厂家价格，我公司提供批量优惠及技术方案支持。长尾关键词如JDZ9-35Q技术参数、35kV环氧树脂浇注电压互感器选型可直接参考下表速查表：
| 应用场景 | 推荐型号 | 二次绕组配置 |
|---|---|---|
| 电能计量柜（高供高计） | JDZ9-35Q 0.2S级 | 双0.2S级绕组 |
| 进线保护及测量 | JDZ9-35Q 0.5/3P | 测量+保护绕组 |
| 中性点不接地系统绝缘监测 | JDZX9-35Q | 100/√3 / 100/√3 / 100/3 |

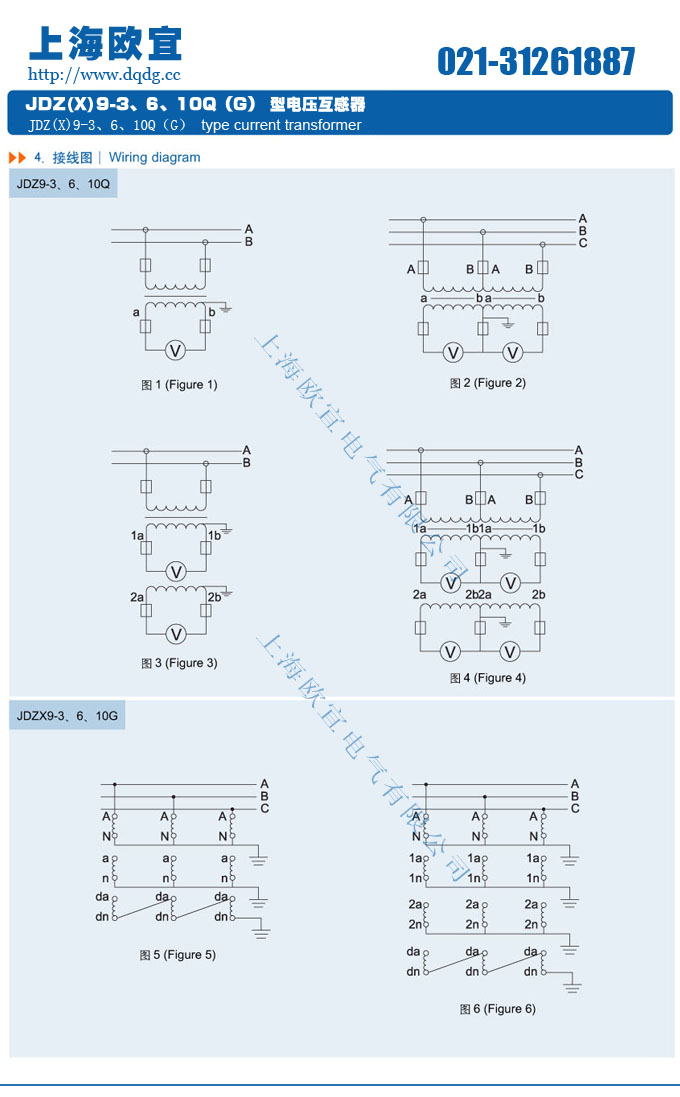

🔌 安装接线及注意事项（含接线图JDZ9-35Q）
单相接线：一次A-N接高压，二次a-n输出测量
电压互感器安装接线图JDZ9-35Q严格遵循二次侧严禁短路的规范，一次侧连接至系统A相与N（或N端接地），二次侧a-n端子引出至仪表端子排。安装前请核对变比及极性，确保一次相序正确。由于互感器为全封闭电压互感器，底部配有安装支架，采用M10螺栓固定于开关柜角钢。接线后必须进行绝缘测试（用2500V兆欧表≥1000MΩ）。以下为关键步骤：
2️⃣ 一次端子P1接高压侧，P2接地；
3️⃣ 二次接线盒内端子1S1-1S2为测量绕组；
4️⃣ 二次侧必须一点接地，防止悬浮电位；
5️⃣ 运行前进行工频耐压试验（出厂前已完成）。
📊 典型外形及安装尺寸
外形紧凑，支持底板或吊装。如下为JDZ9-35Q示意图(单位mm): 宽285深210高380 安装孔距:140×160(4-Φ12)。为用户提供dwg图纸可索。产品同时提供高原型定制（海拔≤4000m）。
┌─────────────┐
│ ██ JDZ9 ██ │
│ ———————— │
│ │ │ │
└─────┬──────┘
底板固定孔距⚡ 底部金属嵌件，接地螺栓M8
🏅 质量保障及标准
产品通过国家高低压电器质量监督检验中心型式试验，可定制做西高所、武高所检测报告。符合GB/T 20840.3，ISO9001:2025质管体系。每台出厂前均进行全项目测试：匝间绝缘、工频耐压、感应耐压、局部放电、误差测试等。另外我司提供完善的售后，包括现场电压互感器安装接线图JDZ9-35Q培训和在线技术支持。对于替换改造项目，我们的全封闭电压互感器完全可以兼容现有底座。
