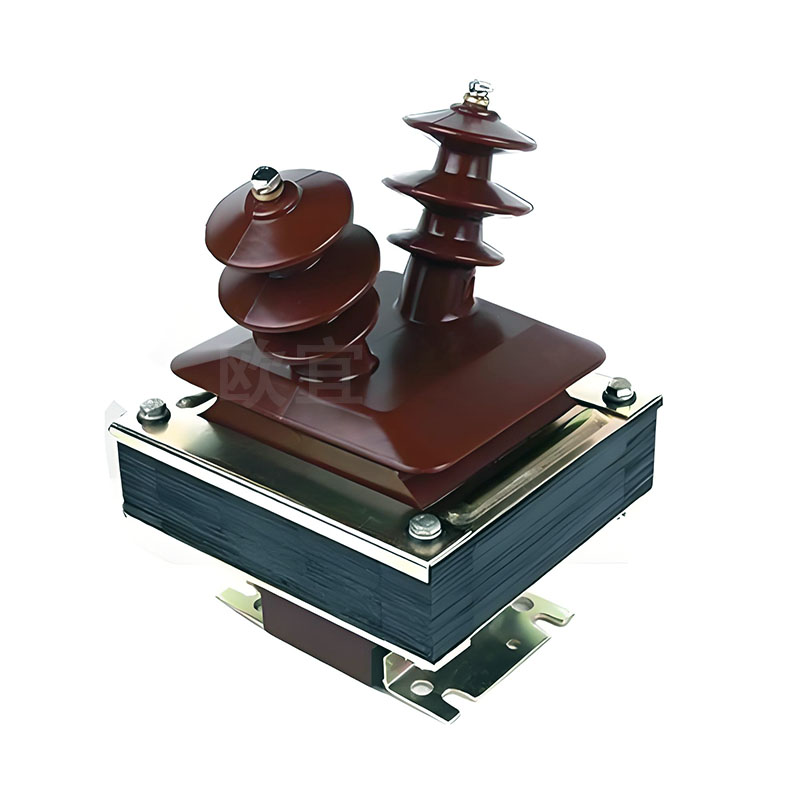

JDZJ-10 / JDZJ-10Q 系列电压互感器
户内全封闭环氧树脂浇注电压互感器
🌿 干式电压互感器
🏠 户内电压互感器
🧪 环氧树脂浇注电压互感器
🎯 0.2高精度
产品概述
JDZJ-10、JDZJ-10Q 型电压互感器 为户内、干式、环氧树脂全封闭浇注结构，适用于额定频率50Hz、额定电压10kV及以下的交流电力系统中，作电压测量、电能计量及继电保护使用。本系列产品严格符合国家标准，具有体积小、重量轻、耐潮湿、阻燃、免维护等突出优点。其中JDZJ-10Q电压互感器在常规基础上优化绝缘结构与局放性能，更加适用于智能开关柜及高可靠性要求场合。作为一款经典的10KV电压互感器，广泛应用于工矿企业、变电站及配电室的户内开关柜中。
针对工程选型与采购，我们提供详尽的JDZJ-10电压互感器说明书、接线图以及技术参数表，同时支持厂家直供报价，让用户快速获取JDZJ-10电压互感器价格及技术方案。
性能优势
• 全真空环氧树脂浇注，局放低，抗爬电能力强。
• 额定电压比 10KV/100V，精度等级0.2/0.5/3P 可选。
• 铁芯采用优质冷轧硅钢片，励磁特性饱和点高。
• 阻燃、耐短路，符合GB20840.3-2013标准。
型号说明
JDZJ-10：J—电压互感器，D—单相，Z—浇注绝缘，J—接地保护，10—设计序号/电压等级。
JDZJ-10Q：带有“Q”标志表示加强绝缘型，更适合于高原、凝露及污秽等级较高环境，且局部放电量≤10pC。

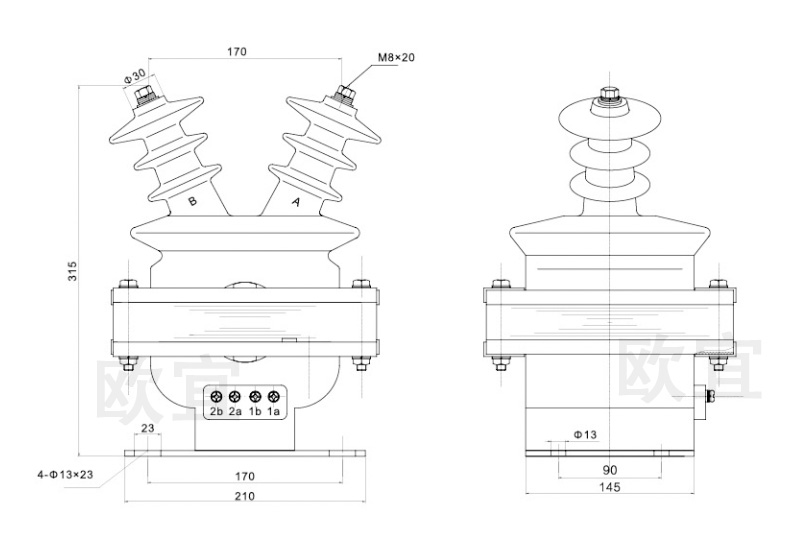

结构尺寸图
技术参数
以下为JDZJ-10电压互感器典型电气及机械参数，实际数据以出厂合格证为准。
| 项目 | JDZJ-10 | JDZJ-10Q |
|---|---|---|
| 额定一次电压 | 10 kV | |
| 额定二次电压 | 100 V（或100/√3 V） | |
| 额定频率 | 50 Hz | |
| 准确级 | 0.2 / 0.5 / 3P | 0.2 / 0.5 / 3P |
| 额定容量（VA） | 30 / 60 / 100 VA | 30 / 60 / 120 VA |
| 极限输出 | 500 VA | 600 VA |
| 额定绝缘水平 | 12/42/75 kV | |
| 局部放电量 | ≤20pC | ≤10pC |
| 工频耐压（一次对地） | 42 kV / 1 min | |
结构特点及接线图

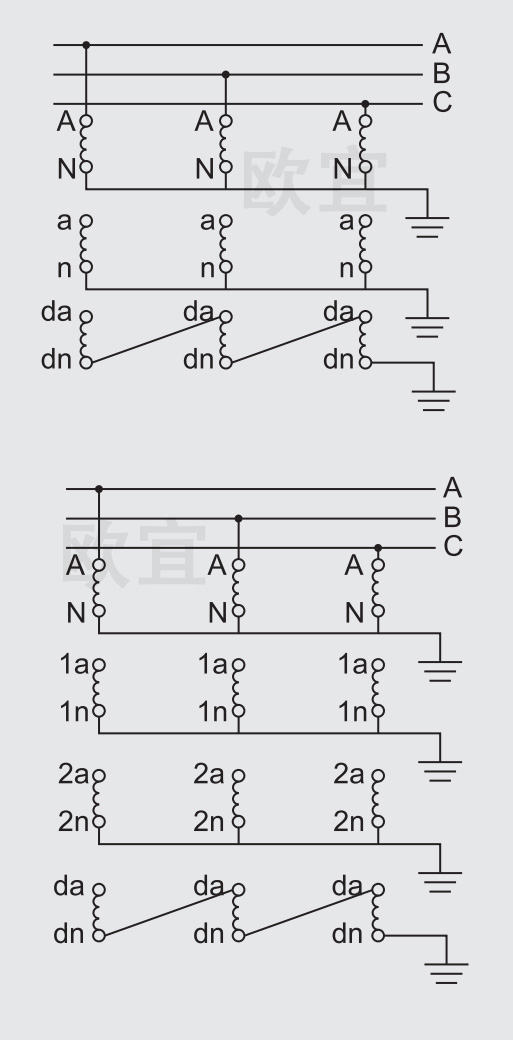

本系列互感器采用环形铁芯与二次绕组一同浇注在环氧树脂中，一次绕组两端引出接线端子。下图展示了典型的JDZJ-10电压互感器接线图：
▲ 原理示意：二次端子a-x输出测量电压，剩余绕组用于接地保护。
典型应用场景
凭借优异的绝缘性能和准确度，JDZJ-10系列可广泛用于：
- 🔹 10kV 户内金属封闭开关设备（KYN28、XGN等）
- 🔹 电力计量柜——实现高精度商业计量及考核
- 🔹 环网柜及箱式变电站的电压采样与保护
- 🔹 发电机出口、电动机等设备电压监测
- 🔹 智能配电自动化系统（配合继保装置）
如何选择JDZJ-10与JDZJ-10Q？
对于普通环境且标准精度要求时选用JDZJ-10电压互感器即可；如果需要更高可靠性（如沿海、化工厂、高海拔地区）或对局部放电有严苛要求，推荐选用JDZJ-10Q电压互感器，其加强绝缘设计和更低的局放水平能够提升系统长期运行稳定性。
快速选型 & 服务支持
我公司专业生产JDZJ-10、JDZJ-10Q电压互感器，所有产品均通过国家权威检测，可提供第三方型式试验报告。想要获得最新JDZJ-10电压互感器价格，或咨询特殊变比/容量，请联系厂家获取报价。同时提供电子版JDZJ-10电压互感器说明书及3D外形图纸，确保工程顺利安装。
| 订货须知 | 请提供：额定电压比、准确级、二次负荷、安装方式（底板安装或顶部支架）及环境要求。 |
|---|---|
| 供货周期 | 常规型号7~15个工作日，定制型25天。 |
| 售后保障 | 质保24个月，终身技术支持，免费提供JDZJ-10接线图和现场指导视频。 |
