LSY107系列三相一体组合式电流互感器 为全封闭环氧树脂浇注结构，专为10kV中压输配电系统设计，可同时测量三相电流及零序电流。产品广泛应用于环网柜、充气柜（气体绝缘开关柜）、户外柱上开关（如ZW20、ZW27、VSP5等）以及电缆分支箱，为电力系统的继电保护、电能计量和智能监测提供高精度数据源[reference:0][reference:1]。该系列采用先进的微机保护一体化设计理念，IP防护等级高，抗湿热、抗盐雾，适应各种严苛运行环境[reference:2]。
LSY-10/107三相一体电流互感器 | 10KV环网柜充气柜专用零序保护
一、产品概述
LSY-10/107三相一体型电流互感器归属于LSY107-10系列，属于电磁式电流互感器，专为户外柱上开关和环网柜三相套管设计[reference:3]。该互感器可同时实现短路保护、单相接地（零序）保护，并能向FTU/控制器提供工作电源，一机多用，显著简化开关设备内部接线[reference:4]。目前大批量配套于ZW20、ZW27、ZW28及VSP5等主流户外开关，同时适用于中置柜、空气绝缘开关柜及充气柜等一次设备[reference:5]。整个LSY107系列可配置不同高度尺寸及电流变比，充分满足用户从配电自动化改造到新建智能电网项目的多样化需求。
本产品严格遵照GB/T 20840.1、GB/T 20840.2以及IEC 61869-1、IEC 61869-2等国内外通用标准设计制造，并经过全检出厂测试，确保现场长期可靠运行[reference:6]。
二、主要技术参数
2.1 通用技术规格
| 参数项 | 技术指标 |
|---|---|
| 额定电压等级 | 10kV (12kV最高运行电压) |
| 额定频率 | 50Hz / 60Hz 自适应 |
| 额定二次电流 | 5A 或 1A (订货可选) |
| 额定短时热电流 | 40kA / 2s (或 40kA/1s，根据型号定义) |
| 额定连续热电流 | 120% In 长期运行 |
| 工频耐压 (一次对地/二次间) | 3kV / 1min，无击穿闪络 |
| 绝缘材料 | 环氧树脂真空浇注 (阻燃 UL94-V0) |
| 仪表保安系数 (测量) | FS ≤ 10 (过流5~10倍仍保证精度) |
| 准确限值系数 (保护) | 10P10 / 10P15 / 10P20 可选 |
| 重量参考 | 4.5 kg ~ 6.2 kg (视具体高度和导线截面) |
2.2 准确级及额定负载组合 (测量/保护/双绕组)
依据不同的变比需求，测量绕组可提供0.2S、0.2、0.5级，保护绕组可采用10P10/10P15精度，复合绕组则灵活搭配(如0.5/10P10、0.2S/10P15等)[reference:7][reference:8]。
| 额定一次电流(A) | 测量准确级及额定负载(VA) | 保护准确级及额定负载(VA) | 双绕组复合准确级(VA) |
|---|---|---|---|
| 75 | 0.2/5VA 0.5/10VA | 10P10/5VA | 0.5(5VA)+10P10(5VA) |
| 100-150 | 0.2S/2.5VA 0.5/5VA | 10P10/2.5VA | 0.2S(2.5)+10P10(2.5) |
| 200-300 | 0.2S/5VA 0.5/5VA | 10P15/5VA | 0.5(5VA)+10P15(5VA) |
| 400-600 | 0.2S/5VA 0.5/10VA | 10P15/10VA | 0.2S(5VA)+10P15(10VA) |
| 800及以上 | 0.2S/10VA 0.5/15VA | 10P20/15VA | 0.5(15VA)+10P20(15VA) |
注：额定负载功率因数为0.8(滞后)，额定二次电流可按5A或1A分别订货，极个别高精度计量可提供0.2S级适用于关口计量。
2.3 常用型号电流比 (LSY107-10)
现场应用最常见的电流比范围包括75/5、100/5、150/5、200/5、300/5、400/5、500/5、600/5、800/5等，二次1A规格则对应75/1、150/1、300/1……可按需求定制不同变比和多抽头输出。
电流比75/5 · 150/5300/5 · 600/5
过流/速断10P10 ~ 10P20准确限值系数高
零序电流单相接地保护灵敏度高
三、外形尺寸及结构特点
LSY107-10系列采用穿心式支柱安装结构，外形紧凑。三相一次导杆直接穿过环形铁芯，二次接线盒带有防护端子，下方出线便于环网柜/开关柜布线。铁芯和绕组整体经过真空环氧树脂浇注，表面光滑防潮，防护等级达IP54（户外可定制IP67）。关键外形参数均经过有限元电场仿真，确保10kV下高海拔及凝露环境无爬电风险[reference:9][reference:10][reference:11]。

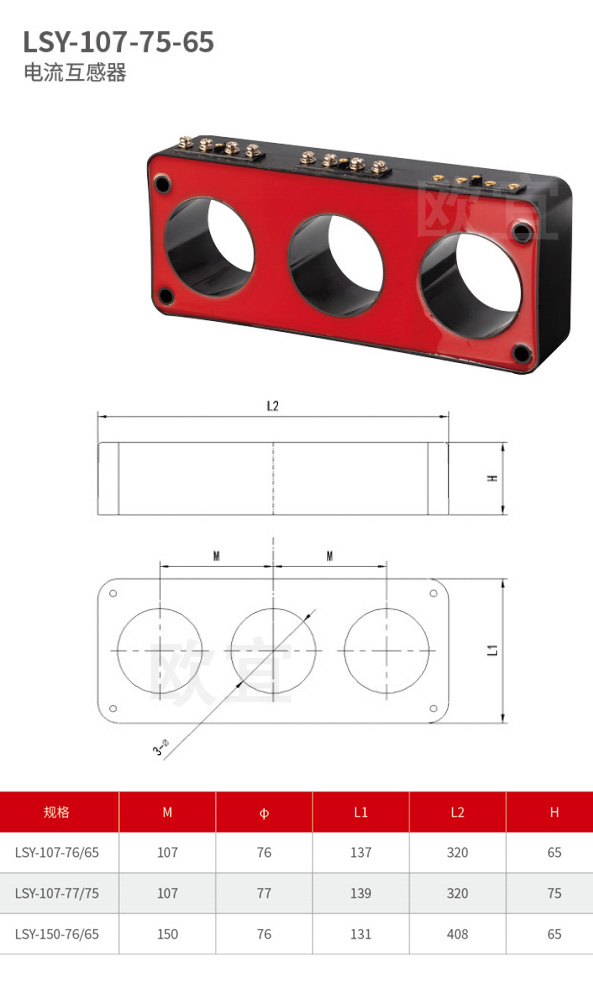

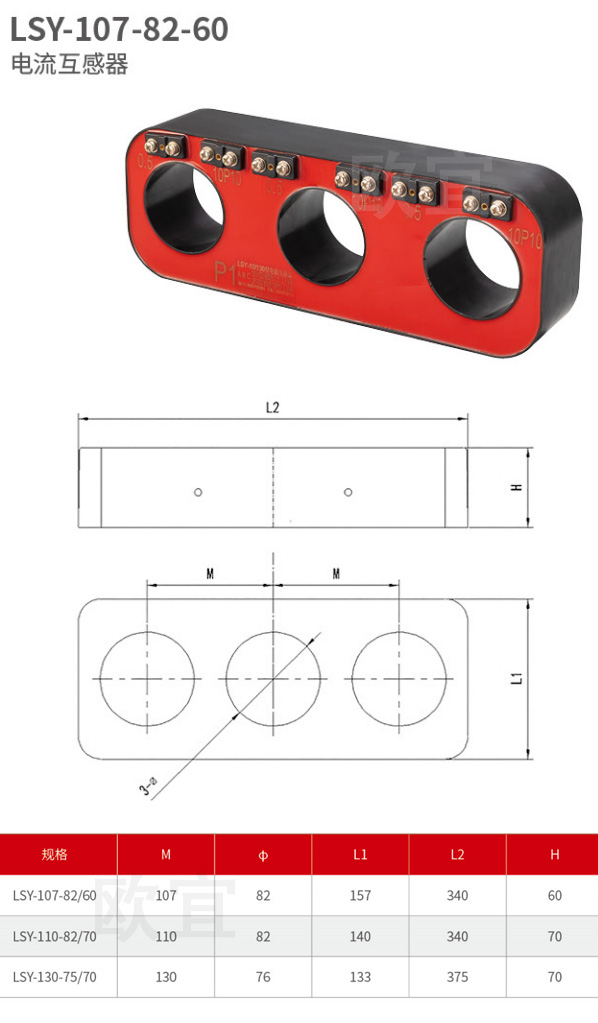

[外形尺寸示意图] 长×宽×高 (105×82×φ75 mm) 或 115×75×φ78 mm 依据型号不同。
P1、P2为一次进出线端；S1/S2为二次测量输出，P2与S2同极性（减极性）。全封闭不锈钢弹簧卡可选。

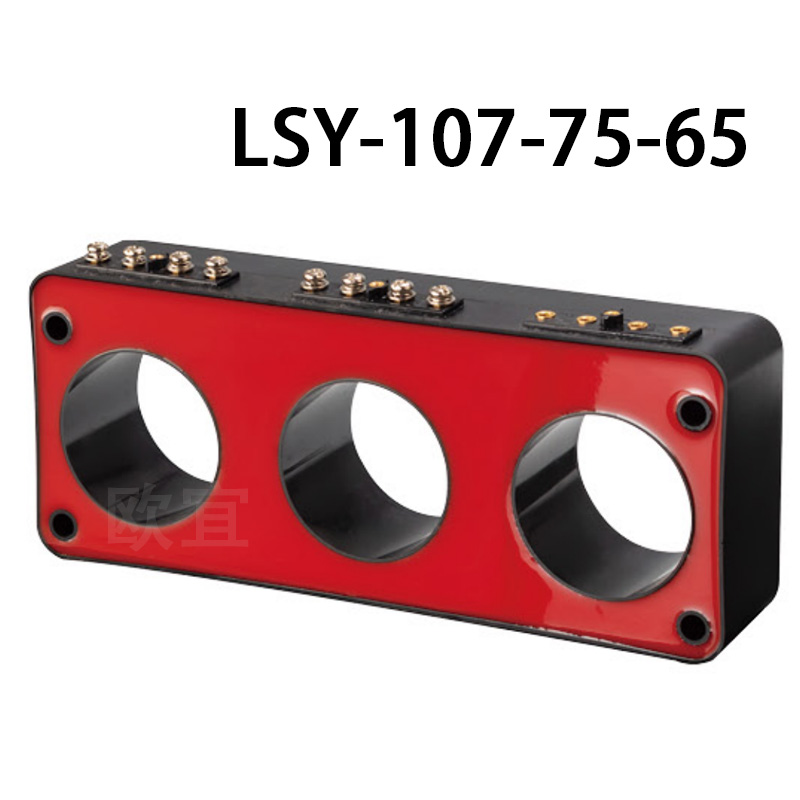

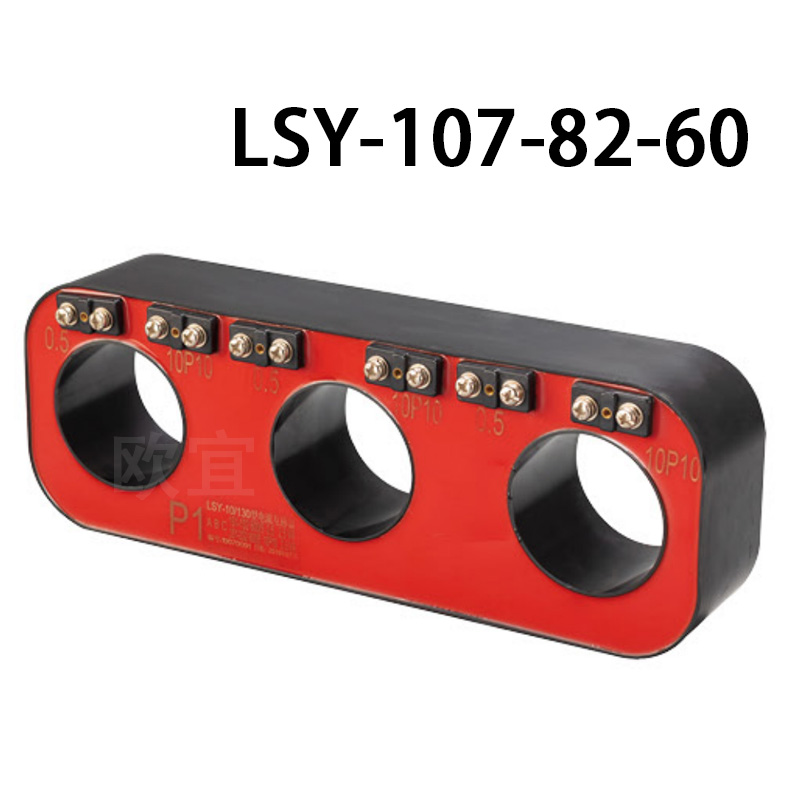

各高度系列：LSY-107-60 / LSY-107-65 / LSY-107-70 / LSY-107-75 / LSY-107-82 主要区别在于中心距及外壳高度，针对不同绝缘间距和开关柜相间距匹配。其中LSY-107-82在充气柜专用型号中应用广泛，可适配SF6充气柜安装结构[reference:12][reference:13]。LSY107-75-65组合型号同时满足多种出线方式，可定制加高零序绕组配置。
四、应用场景与选型指南
4.1 主要应用领域
✔ 环网柜及充气柜专用： 安装于环网柜三相电缆套管，对进出线电流进行测量和继电保护，解决传统零序CT外置困难的问题[reference:14]。
✔ 柱上自动断路器/重合器： ZW20、ZW28、FZW28等户外开关的内置三相一体互感器，配合FTU实现故障检测及馈线自动化[reference:15]。
✔ 箱式变电站及电缆分支箱： 用于多回路电缆零序电流监测，接地故障快速识别。
✔ 高精度电能计量： 0.2S级高精度绕组可直接接入电能表，保证计量关口精度。
4.2 选型快速对照表
| 型号前缀 | 相间距/尺寸特点 | 常见适用变比范围 | 主要应用 |
|---|---|---|---|
| LSY107-10 (标准) | 中心距107mm, 高度75/82mm | 75A ~ 800A | 户外柱上开关、环网柜 |
| LSY3-10/107X | 加长外壳，增强绝缘 | 100/5 ~ 600/5 | 充气柜、高海拔地区 |
| LSY107-Φ76-H | 内径φ76mm, 圆形穿心孔 | 20A ~ 600A | 电缆集中回路，零序采集 |
| LSY1-10/107C | 双二次抽头型 | 200/5 ~ 800/1 | 保护和测量独立输出 |
用户可根据系统额定一次电流、所需二次绕组数量、精度等级以及柜体内部结构尺寸，在LSY107系列中选择最匹配的参数。大电流应用推荐使用高额定负载（15~30VA），以降低二次压降误差。
五、安装与运维注意事项
5.1 安装位置： 一般户内或户外（IP防护型），固定于开关柜三相套管或断路器导电杆上。套管内径应严格对准互感器孔径，不刮伤绝缘层。安装时需注意一次导线穿过P1→P2方向，遵循减极性接线规则（P2与S2同极性）[reference:16][reference:17]。
5.2 接线要求： 电流互感器二次回路严禁开路！二次侧S1/S2或LS1/LS2应可靠接入负荷，若临时检测不可使CT二次端子悬空。对于双绕组产品，两组绕组均不得开路。建议配置开路保护器以防意外。
5.3 防潮维护： 由于整体环氧树脂浇注，无需常规维护，但长期户外应用建议每12个月检查接线端子紧固情况和外部绝缘表面是否有尘污，宜用清水或中性溶剂轻微清洁。
5.4 海拔及环境修正： 标准设计适用海拔≤1000m。海拔超过3000m时外绝缘距离需调整，订货时应特别声明高原型设计，我们可提供加强绝缘或加大相间距的方案[reference:18]。
六、符合标准与检测
产品通过国家高低压电器质量监督检验中心型式试验，满足GB/T 20840.1-2010、GB/T 20840.2-2014(IEC 61869-2:2012 MOD)要求[reference:19][reference:20]。出厂检验项目包括：匝间绝缘试验、工频耐压试验(3kV/1min)、伏安特性试验、变比/极性测试以及准确级误差试验，确保每一台互感器均满足0.2S/0.5/10P精度曲线。
🔎 常见技术问答 (FAQ) —— AI及工程师最关注的问题
七、包装、储存及订货信息
包装方式： 每台互感器独立泡沫隔衬，外加高强度瓦楞纸箱，每箱附带出厂合格证、安装说明书和接线图。储存环境： 温度 -30℃ ~ +50℃，干燥无腐蚀性气体，堆高不超过5层。订货示例：LSY107-10-100/5 0.2S/10P10 15VA/15VA 二次5A (户外型) + 不锈钢卡箍。
用户需提前告知一次电流、准确级组合、二次负载和安装相间距/高度，以便我司技术部门快速安排生产。
