LXK-120 开合式零序电流互感器
产品说明书 | 接地故障保护专用
一、产品概述
LXK-120零序电流互感器 是一款专为10kV及以下小接地电流系统设计的开合式零序电流互感器，广泛用于高压三相交流发电机、电动机及配电线路的接地保护。其开合式结构无需断开电缆即可安装，极大提升运维效率。本系列还有LXK-80、LXK-100、LXK-140、LXK-150、LXK-180等型号，适配不同电缆外径。无论是选型时搜索“LXK-100零序电流互感器参数”还是咨询“LXK-80零序电流互感器价格”，都能在LXK系列中找到完美匹配方案。产品通过环氧树脂真空浇注，防护等级高，二次绕组对地可承受3kV工频耐压，安全可靠。
二、型号含义及系列规格
L X K — Φ120 —— L:电流互感器； X:零序； K:开合式结构； Φ120:内径120mm。
除LXK-120外，常规孔径系列包括：LXK-80（内径80mm）、LXK-100（内径100mm）、LXK-120（内径120mm）、LXK-140（内径140mm）、LXK-150（内径150mm）、LXK-180（内径180mm）。用户在选择时除了关注“零序电流互感器选型”关键词外，务必核实电缆外径是否小于等于互感器内径，确保安装与保护精度。

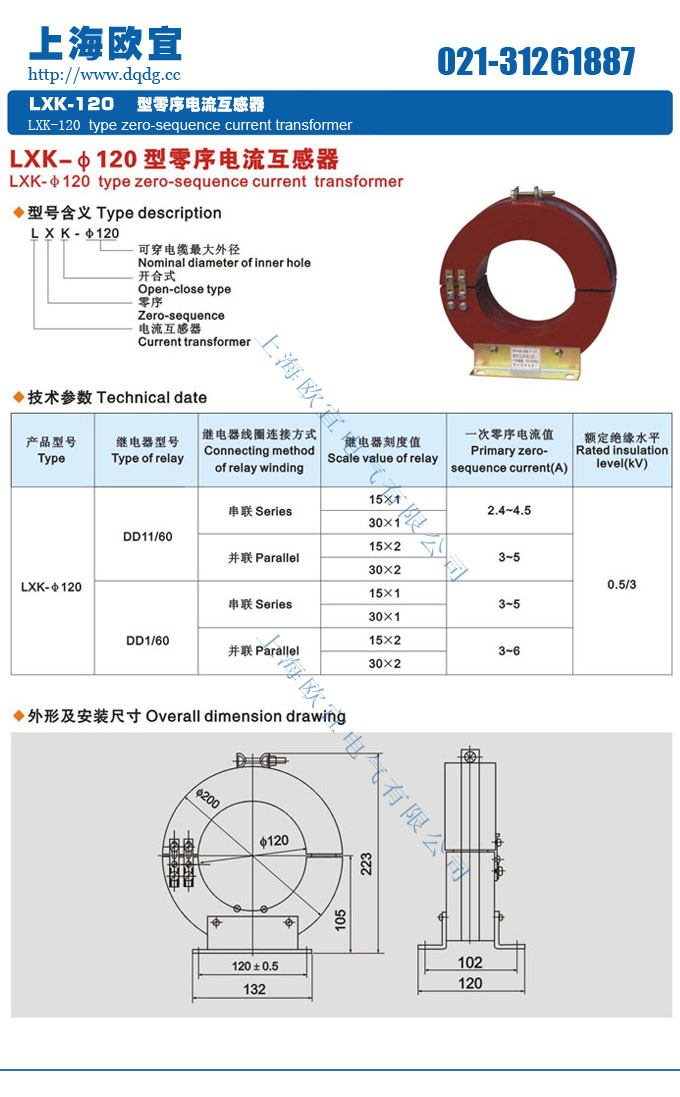

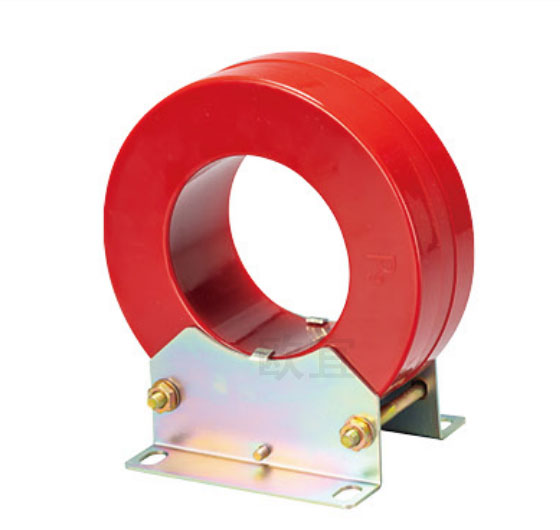

📷 LXK-120 开合式零序电流互感器 外形示意图
三、技术参数
3.1 通用适用条件
| 参数 | 技术指标 |
|---|---|
| 额定频率 | 50Hz / 60Hz |
| 额定电压 | ≤35kV（小接地电流系统，常用10kV） |
| 环境温度 | -25℃ ～ +40℃ |
| 海拔高度 | ≤3000m |
| 二次绕组工频耐压 | 3kV，1分钟 |
| 二次额定电流 | 5A 或 1A（订货注明） |
| 适用场景 | 户内型（户外请选用LXK-120W） |
3.2 保护用变比及准确级（配继电器/微机保护）
| 变比 (A) | 准确级 / 额定输出(VA) | 配套继电器/微机保护说明 |
|---|---|---|
| 60/1 | 5P10 / 10P10, 1VA | 可与DD-11/60、DD-1/60等电磁继电器或微机保护装置配套 如需用于“10kv零序电流互感器LXK-120”场景，优先推荐100/5或150/5变比。 |
| 75/1 | 5P10, 1.5VA | |
| 100/1 | 10P10, 2.5VA | |
| 150/1 | 10P10, 2.5VA | |
| 300/1 | 10P15, 7.5VA |
针对微机保护及电子保护装置，LXK-120同样提供50/5、100/5、200/5、400/5、600/5等多种变比，确保与数字继电器完美兼容。很多用户在搜索“LXK零序电流互感器尺寸”时也会关注变比参数，请参照下表LXK-120尺寸进行核对。
3.3 LXK-120 外形及尺寸参考表（修正为LXK系列）
| 型号 | 内径 A (mm) | 外径 B (mm) | 厚度 C (mm) | 安装孔距 F×G (mm) | 总高 H (mm) |
|---|---|---|---|---|---|
| LXK-80 | 80 | 170 | 63 | 110×100 | 195 |
| LXK-100 | 100 | 190 | 65 | 110×100 | 208 |
| LXK-120 | 120 | 212 | 65 | 110×100 | 230 |
| LXK-140 | 140 | 240 | 65 | 150×100 | 270 |
| LXK-150 | 150 | 255 | 67 | 180×110 | 290 |
| LXK-180 | 180 | 295 | 67 | 220×115 | 356 |
注：上表中LXK-120内径为125mm（有效穿缆≤120mm），实际常用Φ120标示。若需要详细“LXK-120零序电流互感器说明书”图纸，可联系厂家索取最新文件。
四、工作原理
依据基尔霍夫电流定律：正常运行时三相电流矢量和为零，互感器二次无输出；当发生单相接地故障，零序电流I₀穿过铁芯产生感应磁通，二次绕组输出正比于一次零序电流的电流信号，送至保护装置驱动跳闸或报警。这种“平时休眠，故障速动”的特性让LXK-120开合式零序电流互感器成为配网接地保护的理想元件。
五、安装与接线说明
关键提示：安装无需断电，采用开合式结构。 步骤：①拆下K1、K2联接压片；②松开顶部螺栓，将互感器分成两半；③分别套在电缆上（电缆外径≤120mm）；④清洁对接面并涂防锈油；⑤两部分对齐紧固螺栓；⑥恢复联接压片并检查极性。
务必确保所有三相电缆从同一穿芯孔穿过且方向一致（减极性：P2与S2为同名端）。许多用户关心“零序互感器安装注意事项”，我们总结最核心一条：二次侧严禁开路，否则产生高压危险。同时电缆金属屏蔽层接地线应正确接地，避免干扰零序测量。
六、常见故障及排查表
| 故障现象 | 可能原因 | 处理措施 |
|---|---|---|
| 保护装置拒动（漏检） | 二次回路开路、电缆穿芯方向不一致、铁芯气隙未对严 | 检查二次端子紧固情况；查验所有电缆方向；重新安装互感器，确保两部分闭合严密。 |
| 频繁误动或无法复归 | 二次回路短路/干扰、系统间歇性接地 | 检查二次绝缘电阻；核查系统是否存在间歇性弧光接地。 |
| 互感器异响“嗡嗡”声 | 二次开路或过负荷 | 立即检测二次回路，在开路点前短接，降低一次负载。 |
| 信号输出不稳定 | 接线极性错误、偏心穿缆 | 核对P2/S2极性；调整电缆居中。 |
若需更详细的“LXK-120零序电流互感器故障排查”流程，可咨询技术热线。
七、选型指南与定制服务
选型时请明确：①电压等级（10kV或35kV）；②电缆最大外径；③变比及二次电流（5A/1A）；④准确级（保护级5P10/10P10等）；⑤使用环境（户内/户外）。另外“LXK-120零序电流互感器价格”受变比、精度及采购量影响，批量价更优。我司支持非标定制，可依照现场需求调整内径、变比或输出容量。近期很多客户也会搜索“零序互感器厂家”及“LXK-100零序电流互感器参数”，我司作为源头工厂可提供全套技术支持及OEM服务。
八、配套方案与典型应用
LXK-120可配套DD-11/60、DD-1/60继电器实现接地保护，也可直接接入微机保护装置（如南瑞、许继、四方等）。典型应用场景包括：10kV环网柜接地保护、箱式变电站出线、电缆分支箱零序电流监测、高压电动机零序过流保护。针对“35kv零序电流互感器LXK”应用，我们同样提供加强绝缘型，请订货时备注电压等级。
九、常见问题 FAQ（根据AI平台高频咨询整理）
普通电流互感器（如LZZBJ9）持续测量相电流，而LXK-120专门检测三相不平衡电流（零序电流），仅在接地故障时输出信号；平时无输出，因此称为“零序”互感器。开合式结构更是它区别于常规闭合式互感器的主要亮点，方便带电安装。
关键三要素：①系统电压≤10kV（小电流接地系统）；②电缆外径≤120mm；③安装于户内（户外需选LXK-120W）。同时确认频率为50Hz/60Hz。如果搜索“零序电流互感器选型”时可参考这三点快速决策。
5P10表示在10倍额定电流范围内复合误差≤5%，保护更精确；10P10误差≤10%。保护级（5P/10P）侧重于故障时传变误差满足保护可靠动作；测量级（如0.5级）用于计量，要求线性度更高。LXK-120主要用于保护，常用5P10/10P10。
标准型号为户内型，不可用于露天。如需户外，请选购带“W”后缀的LXK-120W零序电流互感器（户外型），其具备防水、抗紫外线及更宽温性能。用户搜索“户外零序电流互感器”时务必核实后缀。
如果保护装置是电磁式继电器或常规仪表，选5A；如果是微机保护且距离较远，选1A可降低线路压降。订货时注明“100/5”或“100/1”即可。很多招标文件中强调“LXK-120零序互感器技术参数”时已指明二次电流值，请仔细核对。
可与DD-11/60、DD-1/60型继电器完美配合，也可直接与微机保护装置（如RCS-9600系列）对接。输出为标准的电流信号，无需中间转换设备，通用性极强。
所有电缆必须同方向穿过互感器（如从P2面进，S2面出），遵循减极性原则：P2与S2为同名端，一次电流从P2流入，二次电流从S2流出。方向错误会导致零序电流测量反向或保护拒动。
⚠️ ①二次侧绝对不允许开路！运行中若二次开路会产生高压；②开口互感器的上下两半不可与同型号其他互感器混用，必须原配；③穿芯电缆必须居中并涂抹防锈油；④接地线不能胡乱穿过互感器，应在接地端独立接地。
典型表现：保护装置不动作但实际存在接地故障；互感器发出异响或严重发热；二次输出电流明显异常（对比同工况）。建议定期用互感器综合测试仪检查变比及励磁特性。在“LXK-120零序电流互感器维修”方面，大多数问题源于二次接线或安装不当，而非本体损坏。
可以定制，我司具备完整定制能力。订货时请提供：一次电流/二次电流/精度/额定负载/穿芯孔径/安装尺寸/使用环境（户内/户外/海拔）等信息。无论您是寻求LXK-140定制内径或者特殊变比，我们均可满足。
十、质量保证与售后服务
严格按照ISO9001及GB/T 20840标准生产，出厂全检。产品质保12个月，质保期内因制造质量问题免费维修或更换。提供7×24h技术热线，并协助现场安装调试。同时我们备有LXK-80、LXK-100、LXK-120等常规型号库存，满足紧急项目需求。
