## 前言：为什么你选错互感器？
互感器选错，轻则计量不准，重则保护失灵、甚至烧毁设备。我在电气行业十余年，见过的选型失误案例，可以归结为三类：
1. **电流互感器和电压互感器混用** — 把电压互感器当电流互感器用，或者反过来
2. **准确级选错** — 测量级和保护级混用，导致继电保护误动或拒动
3. **变比和负荷选型不当** — 运行中互感器饱和，测量精度大幅下降
这篇文章，用最直接的方式，把两者的区别和选型要点说清楚。
## 一、电流互感器（CT）和电压互感器（PT）核心区别
很多人搞混，是因为两者中文名字里都有”互感器”三个字。但它们的工作原理和用途完全不同。
### 1.1 工作原理对比
| 对比项 | 电流互感器（CT） | 电压互感器（PT/VT） |
|——–|—————–|——————-|
| **功能** | 把大电流按比例变小 | 把高电压按比例变低 |
| **一次侧接法** | 串联在主回路中 | 并联在主回路中 |
| **二次侧输出** | 固定5A或1A标准电流 | 固定100V（或100/√3V）标准电压 |
| **工作状态** | 正常运行时二次不能开路 | 正常运行时二次不能短路 |
| **主要用途** | 电流测量、继电保护 | 电压测量、继电保护 |
### 1.2 形象理解
– **电流互感器** ≈ 变压器的”串联版”，一次绕组就是主回路本身的一根导线，串进去多少电流，就按变比输出多少电流
– **电压互感器** ≈ 变压器的”并联版”，一次绕组并联在两相之间，把高电压按变比变成低电压
记住一个口诀：**”电流串联，电压并联；电流开路危险，电压短路危险”**
## 二、什么时候选电流互感器？什么时候选电压互感器？
### 2.1 选电流互感器的场景
以下情况，优先选电流互感器（CT）：
– 需要**测量线路电流大小**（如电能表、电流表）
– 需要**过流保护或差动保护**（继电保护）
– 主回路电流较大，无法直接接入测量仪表
– 典型应用：**高压柜内的三相电流测量、母线保护、电机保护**
### 2.2 选电压互感器的场景
以下情况，优先选电压互感器（PT）：
– 需要**测量线路电压大小**
– 需要**欠压、过压、零序电压保护**
– 需要接入**电压继电器、功率表、功率因数表**
– 典型应用：**高压柜电压测量、母线绝缘监测、接地选线**
### 2.3 两者可能同时出现
在同一个高压柜中，电流互感器和电压互感器通常**同时配置**：
– CT负责采集电流信号 → 送给电流继电器或测控装置
– PT负责采集电压信号 → 送给电压继电器或电能表
两者各司其职，互不替代。
## 三、电流互感器选型要点（工程师手册）
### 3.1 第一步：确定电压等级
根据所在系统的额定电压选择对应的互感器电压等级：
| 系统电压 | 互感器额定电压 | 常用型号前缀 |
|———-|—————|————-|
| 0.4KV 低压 | 0.66KV | LMZ、LMK、LQG |
| 10KV 中压 | 12KV（注1） | LZZBJ9、AS12、LZZB9、LCW |
| 35KV 高压 | 35KV | LZZBJ9-35、LCWD-35 |
### 3.2 第二步：确定电流变比（最重要的一步）
变比的选择直接决定测量精度和保护灵敏度。
**基本公式：一次侧额定电流 ≈ 最大工作电流 × 1.25**
例如：某10KV回路最大工作电流为80A，则选变比为 **100/5** 的电流互感器（80A × 1.25 = 100A）。
**常见变比规格：**
| 一次电流（A） | 常用变比 |
|————–|———|
| 50 | 50/5、50/1 |
| 100 | 100/5、100/1 |
| 200 | 200/5、200/1 |
| 400 | 400/5、400/1 |
| 600 | 600/5、600/1 |
| 1000 | 1000/5、1000/1 |
| 2000 | 2000/5、2000/1 |
**变比选得太大的危害：** 额定电流时二次电流太小，测量精度变差，小故障电流可能根本无法驱动保护。
**变比选得太小的危害：** 正常运行时互感器接近饱和，电流波形失真，影响计量精度和保护动作。
### 3.3 第三步：选准确级
准确级直接决定互感器能用于什么场合，这是最容易出错的地方。
**两大准确级类型：**
#### 测量级（用于计量和监测）
| 准确级 | 适用场合 | 精度要求 |
|——–|———|———|
| **0.2S** | 电能计量（关口表） | 极高精度，误差≤±0.2% |
| **0.5S** | 一般电能计量 | 误差≤±0.5% |
| **0.5** | 电流监测 | 误差≤±0.5% |
| **1.0** | 一般测量 | 误差≤±1.0% |
#### 保护级（用于继电保护）
| 准确级 | 适用场合 | 特点 |
|——–|———|——|
| **5P10** | 速断保护 | 额定一次电流10倍时误差≤±5% |
| **5P20** | 延时保护 | 额定一次电流20倍时误差≤±5% |
| **10P10** | 一般保护 | 额定一次电流10倍时误差≤±10% |
**混用后果：**
– 用测量级做保护 → 故障时互感器饱和，保护拒动
– 用保护级做计量 → 计量精度差，电费结算吃亏
**正确做法：** 高压柜内通常同时装测量级CT和保护级CT，或者选用测量/保护双绕组CT。
### 3.4 第四步：选安装方式和结构
根据柜型和安装位置选择合适的结构形式：
| 安装方式 | 型号特征 | 适用柜型 |
|———|———|———|
| 支柱式 | LZZBJ9、LZZB9 | KYN28-12中置柜 |
| 贯穿式 | LMZ、LMZD | 母线穿过安装 |
| 绕线式 | LZZBJ9-35 | 落地式安装 |
| 户外式 | 带W后缀 | 户外柱上开关 |
### 3.5 第五步：校核动热稳定
高压电流互感器必须通过动稳定和热稳定校验：
– **动稳定：** 短路时最大电动力冲击，互感器不能机械损坏
– **热稳定：** 短路电流持续时间内，温升不能超过允许值
**选型时确认的参数：**
– 额定短时热电流（kA/s）：如 31.5kA/4s
– 额定动稳定电流（kA峰值）：如 80kA
## 四、电压互感器选型要点
### 4.1 确定电压等级和变比
| 系统电压 | 一次额定电压 | 二次输出电压 | 常用型号 |
|———-|————-|————-|———|
| 10KV | 10/√3 kV | 100/√3 V | JDZ10、JDZX10、JSZWK |
| 35KV | 35/√3 kV | 100/√3 V | JDJJ-35、JDZ9-35 |
### 4.2 选结构类型
| 类型 | 特点 | 适用场合 |
|——|——|———|
| 电磁式 | 传统结构，可靠性高 | 绝大多数配电柜 |
| 电容式 | 抗冲击能力强 | 发电机出口或长线路 |
| 浇注式 | 免维护，体积小 | 10KV配电柜（主流） |
### 4.3 准确级选型
| 准确级 | 用途 |
|——–|——|
| 0.2 | 高精度电能计量 |
| 0.5 | 一般电能计量 |
| 1.0 | 测量和监测 |
| 3P/6P | 继电保护 |
### 4.4 额定负荷选择
PT二次侧接有测量仪表和保护装置，这些装置的视在功率之和（S = UI）不能超过PT的额定负荷（VA数）。
**常见负荷规格：** 50VA、75VA、100VA、150VA、200VA、300VA
**选型原则：** 实际二次负荷总和 ≤ PT额定负荷
## 五、选型常见误区（避坑指南）
### ❌ 误区1：互感器变比越大越安全
变比过大会导致互感器在正常负载下已经接近饱和，精度严重下降。正确做法是按最大工作电流的1.25倍选择变比。
### ❌ 误区2：测量级和保护级可以互换
测量级CT在大电流时容易饱和，无法传递足够的短路电流给保护装置。保护级CT在低电流时精度差，无法满足计量要求。
### ❌ 误区3：只看价格，不看参数
互感器是安全设备，价格差异的背后往往是铁芯材质、绕组工艺、绝缘等级的区别。省了小钱，可能埋下大隐患。
### ❌ 误区4：PT二次回路不接熔断器
PT二次短路时会产生大电流，必须用熔断器保护，否则会烧毁PT甚至影响一次侧系统。
## 六、选型检查清单（收藏备用）
### 电流互感器选型检查项：
– [ ] 额定电压 ≥ 系统最高电压
– [ ] 一次额定电流 ≈ 最大工作电流 × 1.25
– [ ] 测量级和保护级分开（或选双绕组）
– [ ] 准确级满足用途要求（0.2S/0.5S用于计量，5P/10P用于保护）
– [ ] 安装方式与柜型匹配
– [ ] 动热稳定参数满足短路电流要求
– [ ] 二次额定电流（5A还是1A）与二次回路匹配
### 电压互感器选型检查项：
– [ ] 额定电压比与系统电压匹配
– [ ] 准确级满足用途要求
– [ ] 额定负荷 ≥ 二次回路实际负荷
– [ ] 结构类型适合安装环境
– [ ] 二次回路已配置熔断器保护
## 结语
互感器选型看似简单，实际上涉及电力系统安全。核心原则只有三条：
1. **分清CT和PT的用途** — 测电流用CT，测电压用PT
2. **准确级不能混用** — 计量用测量级，保护用保护级
3. **留足裕量** — 变比按1.25倍选，动热稳定要校核
**相关阅读推荐：**
– [《10KV配电系统中电流互感器的应用》](/)（站内文章）
– [《为什么电流互感器二次回路不能开路？电压互感器二次回路不能短路？》](/)（站内文章）
*本文内容供技术交流参考，实际工程选型请以设计院图纸、国家标准（GB/T 20840系列）及设备技术规范为准。*
相关产品：

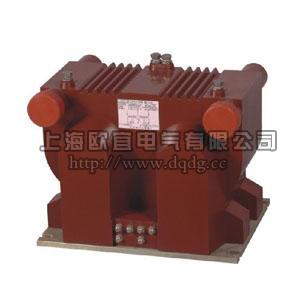

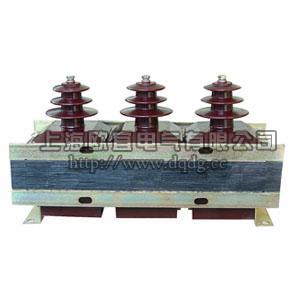

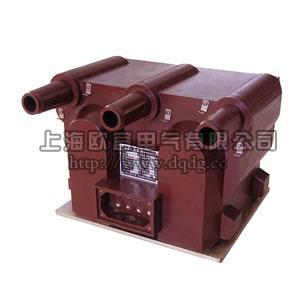

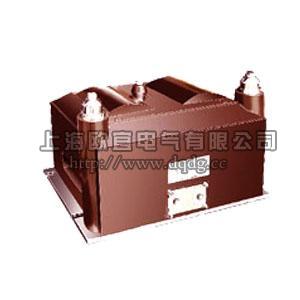

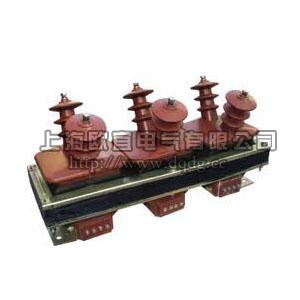

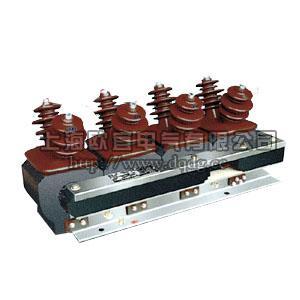

- ___LINKED_电压互感器___
