电流互感器选型是客户最常问的问题之一。今天上海欧宜为你详细解答电流互感器选型的10个关键要点。

一、电流互感器选型要点

1. 额定电压

根据系统电压选择，常见规格：

• 10KV系统：选择10KV电压等级互感器
• 35KV系统：选择35KV电压等级互感器
• 0.4KV系统：选择0.4KV低压互感器

推荐产品：LZZBJ9-10A2 电流互感器（10KV系统适用）

2. 额定电流比

根据一次侧工作电流选择：

• 常见规格：50/5A、100/5A、200/5A、400/5A、600/5A
• 应选择比最大工作电流大20%的规格
• 确保正常运行电流在额定电流的25%-100%范围内

3. 精度等级

根据测量用途选择：

精度等级	适用场景
0.2S/0.2	电能计量关口点
0.5S/0.5	一般计量
5P10/10P10	保护级

4. 额定负荷

根据二次回路负载选择，通常选择2.5VA-30VA。

5. 结构类型

• 穿芯式：适用于电缆或母排，安装方便
• 支柱式：适用于固定安装，承载能力强
• 浇注式：环氧树脂浇注，防护等级高

6. 使用环境

• 户内型：适用于配电室内
• 户外型：适用于室外配电装置

7. 绝缘类型

• 干式：环氧树脂浇注，免维护
• 油浸式：油浸绝缘，适用于高温环境

8. 安装方式

根据现场条件选择：母线式、贯穿式、支持式等。

9. 短路动热稳定性

根据系统短路电流选择，确保能承受短路冲击。

10. 认证要求

选择具有CMC计量许可证和型式试验报告的产品。

二、常见选型问题FAQ

Q1：电流互感器一次电流怎么选？

A：一次电流应大于等于负载最大工作电流的1.2倍。例如：最大负载电流80A，应选择100/5A或更高规格。

Q2：精度等级0.2S和0.5S有什么区别？

A：S级互感器在低电流时精度更高，适用于电流变化范围大的计量场合。普通0.2级在低负荷时误差较大。

Q3：5P10和10P10保护级有什么区别？

A：5P10表示在10倍额定电流时复合误差≤5%，10P10表示≤10%。5P10精度更高，用于重要保护回路。

Q4：户内和户外互感器有什么区别？

A：户外型具有更好的防潮、防尘、防腐蚀性能，防护等级更高（通常IP67），价格也相对较高。

Q5：浇注式和油浸式哪个好？

A：浇注式（环氧树脂）免维护、阻燃性好，是目前主流选择。油浸式适用于高温环境，但维护较麻烦。

Q6：可以只根据价格选择互感器吗？

A：不能。互感器关系到电能计量准确性和保护动作可靠性，应首先考虑技术参数和安全认证，再比较价格。

三、选型实例

案例：某工厂10KV/0.4KV变压器，容量630KVA，最大负载电流约900A。

选型：

• 电压等级：10KV → 选择10KV互感器
• 一次电流：1000/5A（大于900A的1.2倍）
• 精度等级：计量用0.5S级，保护用5P10
• 结构类型：穿芯式，便于安装
• 推荐产品：LZZBJ9-10A2 1000/5A 0.5S/5P10

四、联系上海欧宜

上海欧宜专业生产各类互感器20年，提供选型指导和技术支持。

📞 咨询：159-0066-8138 | 021-31261887

🌐 产品：点击查看电流互感器产品

在选购互感器时，经常会遇到户内型和户外型的选择问题。本文详细介绍两者的区别及选型要点。

一、户内与户外的本质区别

二、结构设计差异

1. 绝缘设计

对比项	户内型	户外型
绝缘等级	户内级	户外级，加强绝缘
爬电距离	标准要求	加大30-50%
外绝缘材料	普通树脂	耐候性树脂/硅橡胶

2. 密封性能

• 户内型：普通密封，防水性能一般
• 户外型：加强密封，防水防潮，可浸水试验

3. 温度适应

• 户内型：-5℃~+40℃
• 户外型：-25℃~+45℃，耐寒耐热

三、外观识别

户内型特点

• 体积相对较小
• 外观简洁，环氧树脂本色或浅色
• 一般无户外防护罩
• 铭牌标注”户内”或”Indoor”

户外型特点

• 体积较大，伞裙设计
• 深色硅橡胶复合外套
• 爬电距离大，有防污闪设计
• 铭牌标注”户外”或”Outdoor”

四、应用场景

户内型适用

户外型适用

五、选型注意事项

⚠️ 常见错误

✅ 正确做法

• 根据安装位置选择对应类型
• 不确定时咨询厂家
• 开关柜内必须用户内型
• 户外计量箱必须用户外型

六、海拔高度的影响

高原地区（海拔1000m以上）需要注意：

• 海拔每升高1000m，电气强度下降约10%
• 建议选用高原型或提升电压等级
• 户外型需加强绝缘设计

七、推荐产品

户内型推荐：

• LZZBJ9-10A2户内电流互感器 – 环氧树脂浇注，户内专用
• JDZ10-10户内电压互感器 – 干式结构，户内首选

户外型推荐：

• 户外电流互感器系列 – 硅橡胶复合外套，耐候性强
• 户外电压互感器系列 – 全天候设计

八、常见问题FAQ

Q：开关柜里能用户外型互感器吗？

A：可以，但没必要。开关柜是户内环境，户内型就足够了，成本也更低。

Q：户外互感器能装在室内吗？

A：可以，但属于”大材小用”。户外型价格更高，而且户内环境不需要那么高的防护等级。

Q：如何判断互感器是户内还是户外？

A：看铭牌标注，或者看外观——户外型一般有明显的伞裙/硅橡胶外套设计。

Q：潮湿环境应该选哪种？

A：潮湿环境（如地下室）建议选防护等级高的产品，即使在户内也应选择密封性能好的。

Q：南方和北方选型有区别吗？

A：北方寒冷地区（最低温度低于-25℃）必须选用耐寒型户外互感器。

选型咨询：021-31261887 / 159-0066-8138

正确选择电流互感器变比是保证电能计量准确和保护可靠动作的前提。本文详细介绍变比的计算方法和选型实例。

一、变比的基本概念

电流互感器变比是指一次额定电流与二次额定电流的比值。

二、如何确定一次电流

方法1：根据变压器容量计算

计算示例：

1000kVA变压器，电压10kV

I = 1000 / (1.732 × 10) = 57.7A

一次电流约58A

方法2：根据线路电流估算

口诀：

方法3：根据已知负荷估算

I = P / (√3 × U × cosφ)

其中：P=负荷功率，cosφ=功率因数（一般取0.85）

三、变比选择原则

1. 按正常负荷电流选择

经验公式：

2. 避免选择过大的变比

• 变比过大会导致低负荷时精度下降
• 电能计量偏慢，电费损失
• 保护灵敏度降低

3. 考虑短路电流

原则：

• 互感器动稳定电流 ≥ 短路冲击电流
• 短时热电流 ≥ 短路电流持续热效应

四、选型计算实例

案例1：配电变压器计量

已知条件：

• 变压器容量：1000kVA
• 电压：10kV/0.4kV
• 短路阻抗：4.5%

计算步骤：

1. 额定电流：1000/(1.732×10)=57.7A
2. 选择变比：57.7×1.25=72A → 选75/5
3. 校验短路：短路电流=57.7×100/4.5=1282A
4. 倍数：1282/75=17倍 → 选5P10或更高

选型结果：

• 变比：75/5
• 精度：0.5S（计量用）
• 保护：5P10
• 推荐型号：LZZBJ9-10A1

案例2：高压电动机保护

已知条件：

• 电动机功率：630kW
• 电压：10kV
• 功率因数：0.85
• 效率：0.95

计算步骤：

1. 额定电流：630/(1.732×10×0.85×0.95)=45A
2. 启动电流：45×6=270A（直接启动）
3. 选择变比：45×1.2=54A → 选50/5
4. 校验：270/50=5.4倍 → 选5P10

选型结果：

• 变比：50/5
• 精度：0.5S
• 保护：5P10
• 推荐型号：LZZBJ9-10A2

案例3：大电流回路

已知条件：

• 主变压器容量：3150kVA
• 电压：10kV

计算：

1. 额定电流：3150/(1.732×10)=182A
2. 选择变比：182×1.25=227A → 选200/5

选型结果：

• 变比：200/5
• 推荐型号：LZZBJ9-12大电流互感器

五、常见变比规格

一次电流(A)	常用变比	适用场合
30-50	30/5, 40/5, 50/5	小容量变压器
60-100	60/5, 75/5, 100/5	中等容量
150-200	150/5, 200/5	较大容量
250-400	250/5, 300/5, 400/5	大电流
500-1000	500/5, 600/5, 750/5, 1000/5	超大电流
1000以上	1000/5及以上	主变压器

六、注意事项

1. 穿芯式互感器的变比

穿芯式互感器（如LMZK-10）可以穿多匝改变变比：

2. 二次电流标准

• 5A：标准二次电流，适用于大多数场合
• 1A：长距离传输或大电流回路，减少线路压降

七、常见问题FAQ

Q：电流表显示和实际不符是什么原因？

A：可能是变比选型错误，或互感器饱和。建议检查变比铭牌。

Q：变比大了怎么办？

A：穿芯式可以多穿一匝；支柱式需要更换互感器。

Q：计量和保护可以用同一变比吗？

A：可以，只要互感器有测量和保护两个二次绕组。

Q：变比和精度等级有关系吗？

A：有的。同一互感器，变比不同，精度可能不同。

Q：如何判断变比是否合适？

A：正常运行电流时，一次电流应在额定电流的60%-80%之间。

选型咨询：021-31261887

很多客户在选购10KV互感器时最关心的就是价格问题。本文详细解析10KV互感器的价格构成、影响因素，以及如何选购性价比最高的产品。

一、10KV互感器价格范围

二、价格影响因素

1. 额定电流/电压

规格	价格区间	说明
电流50-200A	300-500元	小电流，价格较低
电流200-600A	400-800元	中等电流
电流600-2000A	600-1200元	大电流，材料多
电流2000A以上	1000-2500元	特大电流，定制

2. 精度等级

• 0.2S/0.5S测量级：比普通0.2/0.5贵20-30%
• 双准确级（测量+保护）：比单功能贵40-60%

3. 结构类型

类型	价格	特点
支柱式	中	安装方便，通用性强
穿芯式	中低	无需断开母线，改造方便
母线式	低	结构简单，价格最低
高原型	高30-50%	适用于海拔2000m以上

4. 品牌因素

• 一线品牌（如上海欧宜）：品质保证，售后服务完善
• 二线品牌：价格低10-20%，品质参差
• 小作坊：价格低30-50%，质量和售后无保障

5. 认证要求

• 有CNAS检测报告：价格+10-20%
• 通过挂网试验：价格+20-30%
• 有型式试验报告：必选，否则可能无法入网

三、如何选购性价比高的10KV互感器

✅ 推荐选购要点

❌ 避免选购误区

四、常见规格参考价格

10KV电流互感器

型号	变比	精度	参考价格
LZZBJ9-10A1	100/5	0.2S/5P10	600-900元
LZZBJ9-10A1	200/5	0.5S/5P10	650-950元
LZZBJ9-10A2	300/5	0.2S/0.5S/5P10	900-1300元
LMZK-10	400/5	0.5S/5P10	550-800元
LZZBJ9-12	600/5	0.2S/5P10	1000-1500元

10KV电压互感器

型号	变比	精度	参考价格
JDZ10-10	10/0.1	0.2/0.5	500-800元
JDZ10-10	10/0.1	0.2/0.5/3P	700-1000元
JDZX10-10	10/0.1/0.1	0.2/0.5/6P	600-1100元

五、为什么选择上海欧宜

• 品质保证：全系列产品通过国家权威机构检测
• 价格实惠：厂家直销，无中间商赚差价
• 型号齐全：300+规格可选，满足各种需求
• 交货及时：常规型号3-7天发货
• 技术支持：专业选型指导，避免选型错误

六、联系选购

上海欧宜专业销售10KV互感器，提供选型指导和报价服务：

• 电话：021-31261887 / 159-0066-8138
• 微信：扫码咨询
• 在线客服：工作时间随时响应

我们的专业人员会为您提供免费选型建议和最优报价！

七、常见问题FAQ

Q：互感器价格含税吗？

A：一般报价含普通发票，增值税专用发票需另加6-8%。

Q：大批量采购有优惠吗？

A：有的，10台以上可申请批量折扣，具体联系销售。

Q：互感器包邮吗？

A：小批量发快递，大批量发物流。具体根据数量和目的地确定。

Q：可以先寄样品吗？

A：可以的，样品费用可抵货款。

Q：质保期多长？

A：上海欧宜产品质保一年，终身维护。

选择合适的互感器精度等级是确保电能计量准确和继电保护可靠动作的关键。本文详细解释各种精度等级的含义及选型方法。

一、精度等级的基本概念

互感器的精度等级用准确级表示，表示在额定工作条件下，互感器的误差在标准规定的范围内。

二、测量用精度等级

1. 0.2级和0.5级

准确级	比值差(%)	相角差(‘)	适用场合
0.2级	±0.2	±10	高精度电能计量、实验室
0.5级	±0.5	±30	普通电能计量、一般测量

2. 0.2S级和0.5S级（S=特别级）

准确级	5%额定负荷	20%额定负荷	100%额定负荷	适用场合
0.2S	±0.75	±0.35	±0.2	关口计量、发电侧
0.5S	±1.5	±0.75	±0.5	计费用户、变压器低压侧
0.2	±0.75	±0.35	±0.2	普通计量（低负荷误差大）
0.5	±1.5	±0.75	±0.5	普通计量（低负荷误差大）

3. 如何选择测量精度

选型建议：

• 关口电能表：选0.2S级（电网结算用）
• 计费电能表：选0.5S或0.5级（根据负载特性）
• 一般测量：选0.5级即可
• 保护回路测量：可选1级

三、保护用精度等级

1. 5P和10P级

准确级	复合误差(%)	额定二次负荷	适用保护
5P	5	VA值的100%	高精度保护
10P	10	VA值的100%	一般保护

2. 5P10和10P10的含义

3. 保护精度选型

• 差动保护：选5P级，ALF≥10
• 过电流保护：选5P或10P，ALF≥10
• 接地保护：选5P或10P，ALF根据短路电流确定

四、精度等级与二次负荷的关系

重要：互感器的精度是在额定负荷下保证的！

• 负荷小于额定负荷：误差可能增大（S级除外）
• 负荷大于额定负荷：误差超标，精度下降

选型原则：

五、选型示例

案例1：10kV配电变压器高压侧计量

需求：

• 用于电能计费
• 变压器容量1000kVA
• 一次电流57.7A

选型：

• 变比：75/5或100/5
• 测量精度：0.5S级（低负荷计量准确）
• 保护精度：5P10

案例2：10kV线路保护

需求：

• 过电流保护
• 最大短路电流5000A

选型：

• 变比：300/5或400/5
• 短路电流倍数：5000/300=16.7倍 → 选5P15
• 保护精度：5P15

六、推荐产品

上海欧宜互感器，精度等级齐全，品质可靠：

测量级（计量用）：

• LZZBJ9-10A2电流互感器 – 0.2S/0.5S可选，高精度
• JDZ10-10电压互感器 – 0.2/0.5级，高精度

保护级：

• LZZBJ9-10A1电流互感器 – 5P10/10P10
• JDZX10-10电压互感器 – 保护专用

七、常见问题FAQ

Q：0.2级和0.2S级有什么区别？

A：主要是低负荷时的精度不同。0.2S级在5%-120%额定负荷范围内都能保证精度，而0.2级在低负荷时误差会增大。

Q：保护级互感器能用于计量吗？

A：不可以！保护级互感器的精度在额定电流时较差，不满足计量要求。

Q：5P10和5P15哪个好？

A：这取决于短路电流大小。短路电流大时选5P15，短路电流小时选5P10。选择原则：互感器能承受最大短路电流而不饱和。

Q：互感器精度会衰减吗？

A：会的。长期运行后铁芯老化，精度可能下降。建议定期检验，运行15-20年后考虑更换。

Q：计量和保护可以用同一互感器吗？

A：可以，但需要双二次绕组互感器（如LZZBJ9-10A2），一组接计量回路，一组接保护回路。

选型咨询：021-31261887

电压互感器（PT）是电力系统中用于测量和保护的设备，其二次回路的可靠性直接关系到电能计量和继电保护的准确性。本文详细介绍电压互感器二次回路的常见问题及解决方法。

一、电压互感器基础知识

电压互感器将高电压按比例转换为100V或更低的标准二次电压，供保护、计量、仪表装置使用。

二、二次回路常见故障

1. 二次电压消失

原因分析：

• 一次或二次熔断器熔断
• 二次回路断线
• 电压互感器本体故障
• 隔离开关辅助接点接触不良

处理步骤：

1. 检查一次熔断器是否熔断
2. 检查二次小开关是否跳闸
3. 用万用表测量二次电压
4. 检查回路接线是否松动

2. 二次电压偏低

原因：

• 一次熔断器接触不良
• 二次回路接触电阻增大
• 电压互感器本体老化

处理方法：

• 紧固一次熔断器
• 检查二次端子接触情况
• 必要时更换电压互感器

3. 二次电压偏高

原因：

• 系统单相接地故障
• 互感器变比错误
• 二次回路短路未完全断开

注意：单相接地时，非接地相电压升高为线电压，这是正常继电保护动作信号。

4. 谐振过电压

现象：

• 电压互感器声音异常
• 表计指示不稳定
• 可能引起熔断器熔断

预防措施：

• 选用抗谐振型电压互感器
• 在二次侧加装消谐装置
• 改善系统接地方式

三、二次回路接线要点

接线类型	说明	注意事项
V-V接线	两台单相PT接成V形	用于三相三线系统
Y₀接线	三台单相PT接成Y₀形	可用于接地保护
开口三角	二次绕组首尾相连	输出零序电压

四、二次回路保护配置

• 熔断器：每个二次绕组单独设置熔断器
• 小开关：可快速隔离故障回路
• 隔离开关：便于检修时隔离

五、日常巡检项目

1. 检查外观有无渗漏油、锈蚀
2. 听运行时有无异常声响
3. 检查油位/油温是否正常
4. 检查二次端子箱密封情况
5. 测量二次电压是否平衡

六、推荐产品

上海欧宜电压互感器，二次回路运行稳定可靠：

• JDZ10-10电压互感器 – 环氧树脂浇注，绝缘可靠
• JDZX10-10电压互感器 – 抗铁磁谐振，使用寿命长
• 更多电压互感器产品

七、常见问题FAQ

Q：电压互感器二次侧为什么也要接地？

A：为了防止一次侧高压窜入二次侧，保障二次设备和人员安全。通常B相接地或中性点接地。

Q：熔断器熔断后可以随便换大一点的吗？

A：绝对不行！熔断器是保护电压互感器的，换大后失去保护作用，可能烧毁互感器。

Q：电压互感器运行时声音异常怎么办？

A：可能是内部故障或谐振。应立即报告调度，必要时申请停电检查。

Q：如何判断电压互感器二次回路是否正常？

A：测量二次电压应平衡，三相电压误差不超过5%，开口三角电压应小于5V。

Q：电压互感器和电流互感器可以互换使用吗？

A：不可以！两者原理和用途完全不同，电压互感器二次不能短路，电流互感器二次不能开路。

技术咨询：021-31261887 / 159-0066-8138

电流互感器是电力系统中非常重要的测量保护设备，一旦出现故障会影响电能计量和继电保护的正常运行。本文详细介绍电流互感器的常见故障及处理方法。

一、电流互感器的工作原理

电流互感器基于电磁感应原理，将一次侧的大电流按比例转换为二次侧的小电流（通常为5A或1A），供测量仪表和继电保护装置使用。

二、电流互感器常见故障

1. 二次开路故障

原因分析：

• 二次接线松动或断开
• 熔断器熔断
• 端子排接触不良
• 二次电缆破损

处理方法：

• 发现异响立即停电
• 用短接片临时短接二次回路
• 查找开路点并重新接线
• 必要时更换互感器

2. 绝缘损坏故障

预防措施：

• 定期进行绝缘油试验
• 监测运行温度
• 检查密封情况
• 避免长期过载运行

3. 变比误差超标

表现：电能计量不准确，保护定值偏移

原因：

• 铁芯老化，磁性能下降
• 二次负荷超标准
• 长期运行温度过高

三、电流互感器日常维护

维护项目	周期	标准
外观检查	每月	无渗漏、无锈蚀
紧固检查	每季	接线端子无松动
绝缘测试	每年	绝缘电阻≥1000MΩ
变比测试	2-3年	误差在允许范围内

四、选型建议

为避免故障发生，选型时应注意：

• 电压等级：不低于系统最高工作电压
• 变比选择：按正常运行电流的1.2-1.5倍选取
• 准确级：计量用0.2S/0.5S，保护用5P10/10P10
• 二次负荷：确保实际负荷在额定负荷范围内

五、推荐产品

上海欧宜专业生产各类电流互感器，品质可靠，故障率低：

• LZZBJ9-10A2电流互感器 – 户内支柱式，测量保护双功能
• LZZBJ9-10A1电流互感器 – 全工况型，稳定可靠
• LMZK-10穿芯式互感器 – 安装方便，改造首选

六、常见问题FAQ

Q：电流互感器二次侧为什么要接地？

A：为了防止一次侧高压窜入二次侧，保障人身安全和设备正常运行。一般二次侧B相接地或中性点接地。

Q：电流互感器可以长期开路运行吗？

A：绝对不可以！开路时会产生高压，危及安全，同时铁芯会严重发热损坏。

Q：互感器运行时有异响是什么原因？

A：可能是铁芯松动、二次开路、或过载运行。应立即检查处理。

Q：如何判断互感器是否烧毁？

A：观察是否有焦味、冒烟、二次无输出，或用万用表测量绕组通断。

Q：电流互感器的使用寿命是多长？

A：一般设计寿命20-30年，具体与运行环境和维护情况有关。

如有任何技术问题，欢迎联系上海欧宜：159-0066-8138

户内型与户外型的区别

根据使用环境的不同，电流互感器分为户内型和户外型两大类。正确区分和选用，对设备安全运行至关重要。

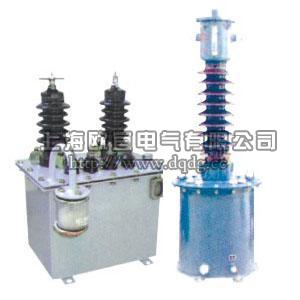

户外型产品的特点

• 防护等级高：IP54以上，防雨防尘
• 耐候性强：耐紫外线、耐高低温
• 防潮防水：特殊密封设计
• 抗污秽：外绝缘爬电距离大

户内型产品的特点

• 安装方便：体积小，重量轻
• 成本较低：结构相对简单
• 精度高：环境稳定，测量准确
• 维护简单：可在室内进行检查维护

选型要点

使用环境：安装在开关柜、配电箱内选户内型；独立杆塔、露天配电选户外型

防护要求：潮湿多雨地区建议选户外型

成本考虑：户外型价格略高，根据实际需求选择

安装注意事项

户内型：安装在干燥通风的室内环境

户外型：需考虑防雷、防雨、防尘措施

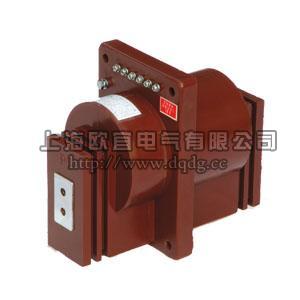

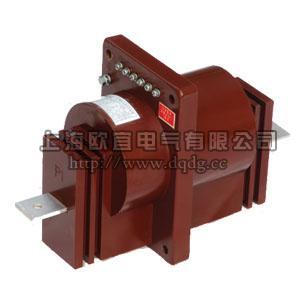

产品推荐

查看完整产品列表：电流互感器产品中心

什么是电压互感器？

电压互感器（Voltage Transformer，简称VT或PT）是一种将高电压按一定比例转换为低电压的电气设备，主要用于电力系统测量、保护和控制。与电流互感器类似，电压互感器也起到电气隔离和比例变换的作用，是电力系统中实现高压测量不可或缺的设备。

上海欧宜电气作为专业的上海互感器厂家，生产的电压互感器包括10KV电压互感器、35KV电压互感器、低压电压互感器等多种规格，产品畅销国内外市场。

电压互感器工作原理

电压互感器的工作原理与普通变压器相同，基于电磁感应定律。当一次侧加上被测电压时，在铁芯中产生交变磁通，在二次绕组中感应出与一次电压成比例的二次电压。

常见的变比表示方法有：10/0.1KV、35/0.1KV等，即高压侧额定电压与低压侧额定电压（通常为100V或100/√3V）的比值。二次额定电压统一为100V（或100/√3V），便于与各种测量保护设备配合使用。

电压互感器分类及选型

根据电压等级、结构形式和绝缘方式的不同，电压互感器可分为多种类型：

按电压等级分类

• 低压电压互感器（0.5KV及以下）：用于低压配电系统，直接连接测量仪表。查看低压互感器
• 10KV电压互感器：中压配电系统主力型号，主要包括JDZ10-10、JDZX10-10、JDX-10等型号。浏览10KV电压互感器
• 35KV电压互感器：用于35KV变电站及输电系统，对绝缘性能要求更高。查看35KV电压互感器

按结构形式分类

• 电磁式电压互感器：最常见的类型，利用电磁感应原理工作，精度高，稳定性好
• 电容式电压互感器（CVT）：由电容分压器和电磁单元组成，主要用于110KV及以上电压等级，兼具有功功率测量功能

按绝缘方式分类

• 油浸式电压互感器：绝缘油散热性能好，适用于户外和高温环境
• 环氧树脂浇注式：干式结构，体积小，重量轻，维护简单，是10KV-35KV电压互感器的主流形式
• SF6气体绝缘式：用于特殊环境，绝缘性能优异

按绕组功能分类

• 单相电压互感器：只有一个一次绕组和一个二次绕组，结构简单
• 三相电压互感器：三个一次绕组和一个公共二次绕组，用于三相系统测量
• 三相五柱式电压互感器：具有两个二次绕组，可用于绝缘监测和接地保护

电压互感器选型指南

选择合适的电压互感器需要考虑以下关键因素：

1. 额定电压等级

电压互感器的额定电压必须与系统标称电压相匹配。10KV系统选用10KV电压互感器，35KV系统选用35KV电压互感器。额定电压Um应为系统最高电压的1.1-1.2倍。

2. 精度等级

测量用电压互感器的精度等级有0.2、0.5、1.0、3.0级等。电能计量一般选用0.2或0.5级，测量仪表可选用1.0级，保护用一般为3P或6P级。

3. 额定容量

电压互感器的额定容量（VA值）表示在额定负荷下能保证精度等级的最大负荷。选择时应使实际负荷之和不超过额定容量，并留有一定裕度。

4. 连接组别

三相电压互感器的连接组别表示一次绕组和二次绕组的接线方式。常见的有V/V接法（用于三相三线系统）和Y/Y/△接法（用于三相四线系统）。

5. 使用环境

户外使用时需考虑防潮、防污秽能力；户内使用可根据成本选择环氧树脂浇注式产品。

电压互感器接线方式

单相电压互感器接线

单相电压互感器通常用于三相系统的两相之间，如V/V接线。这种接法可以获取线电压，但无法获取相电压。

三相五柱式电压互感器接线

这种接线方式可同时获得相电压和线电压，开口三角绕组可用于系统绝缘监测和单相接地故障检测。

电容式电压互感器（CVT）接线

CVT一次侧接高压线路，二次侧输出电压信号给测量和保护装置。接线时需注意中间变压器和补偿电抗器的正确连接。

电压互感器使用注意事项

• 二次侧严禁短路：与电流互感器相反，电压互感器二次侧绝对不能短路，否则会产生过大电流导致互感器烧毁
• 必须安装熔断器：一次侧和二次侧都应装设熔断器，作为短路保护
• 一点接地：二次绕组应有一点可靠接地，防止绝缘损坏时高压窜入
• 定期检测

电压互感器与电流互感器的区别

虽然电压互感器和电流互感器都是电力系统中常用的互感设备，但它们有着本质的区别：

对比项目	电压互感器（PT/VT）	电流互感器（CT）
接入方式	并联在电路中	串联在电路中
功能	将高电压变为低电压	将大电流变为小电流
二次状态	接近开路状态	接近短路状态
一次电流	取决于负载大小	由主电路决定
二次电流	固定（取决于二次负荷）	随一次电流变化
严禁状态	二次侧严禁短路	二次侧严禁开路

电压互感器应用领域

电压互感器在电力系统中有着广泛的应用：

• 电能计量：配合电压表、电能表进行电压和电能测量
• 继电保护：为距离保护、过电压保护等提供电压信号
• 系统监控：监测母线电压，实现电压无功控制
• 同期并列：用于发电机组并列时的电压相角检测
• 接地选线：通过开口三角输出检测单相接地故障

电压互感器常见故障及处理

常见故障类型

• 互感器烧毁：多因二次侧短路或长期过负荷运行导致
• 油位异常：油浸式互感器油位下降可能导致内部放电
• 渗漏油：密封不良造成，影响绝缘性能
• 异常声响：内部放电或铁芯松动引起

故障预防措施

• 定期进行绝缘电阻和介质损耗测试
• 检查二次回路，防止短路
• 油浸式产品定期取油样化验
• 安装过电压保护装置

电压互感器产品推荐

根据不同电压等级和应用场景，推荐以下电压互感器产品：

低压电压互感器

适用于0.5KV及以下配电系统，体积小巧，可直接安装在配电柜内。查看低压互感器产品

10KV电压互感器

中压系统应用最广泛的型号，包括JDZ10-10、JDZX10-10、JDX-10等型号。环氧树脂浇注绝缘，免维护。浏览10KV产品

35KV电压互感器

高压系统专用产品，绝缘等级高，性能稳定可靠，适用于35KV变电站。查看35KV产品

放电线圈

与电压互感器配套使用，用于电压互感器二次侧放电保护。了解更多

高压计量箱-组合互感器

电压互感器与电流互感器组合使用，适用于高压电能计量。查看组合产品

联系我们：上海欧宜电气是专业的电压互感器生产厂家，产品规格齐全，价格优惠，质量保证。欢迎来电咨询：021-31261887。

相关阅读

• 10KV电流互感器 – 与电压互感器配合使用
• 放电线圈 – 电压互感器保护设备

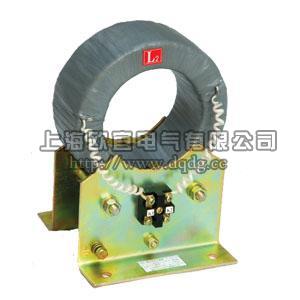

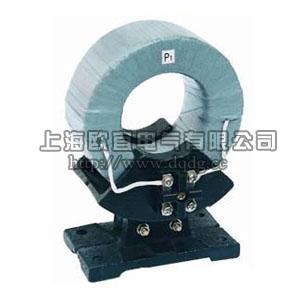

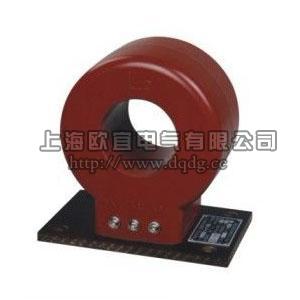

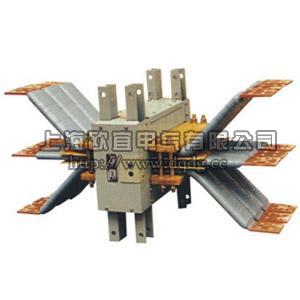

• 零序电流互感器 – 接地故障检测设备
• 过电压保护器 – 电力系统过电压保护
