BH-0.66电流互感器
BH-0.66电流互感器
  • 产品型号:BH-0.66
  • 电话:021-31261887
  • 传真:021-60919388

  • BH-0.66电流互感器型互感器的word文档在线下载

产品描述

BH-0.66电流互感器(BH-0.66I  BH-0.66II BH-0.66III  双排三排可选、户内低压电流互感器,全封闭)

一、BH-0.66电流互感器概述

BH-0.66电流互感器为户内型,塑料外壳,全封闭产品.适用于额定频率50HZ或60HZ、额定电压为0.66KV及以下的电力系统中作电能计量、电流监测和保护用。产品符合IEC60044-1;2003及GB1208-2006,<电流互感器>标准.


二、结构简介

BH-0.66CT 电流互感器电流互感器为母线型塑料壳式绝缘,产品下部有安装板供固定安装用,中间窗孔供一次母线通过用。

三、使用条件

1 海拔高度不超过1000米;
2周围环境温度不高于+40摄式度,不低于-5摄式度
3 周围空气的相对湿度不大于85%(20摄式度);
4 安装场所无严重影响互感器绝缘的气体,蒸气,化学沉积,污秽及其他爆炸性和腐蚀性介质.
注:1 流互感器一次孔为三排结构.
2 容量小对应小电流比,容量大对应大电流比;如5-10对应100-600/5,600/5对应10VA,100/5对应 10VA

四、产品选型参数表

型号(可选I II III 多排型) 电流比 (准确级有0.5、0.2、0.5S、0.2S)/1 输出容量(VA) 最高工作电压(V)
0.2S 0.2 0.5S 0.5 1
BH-0.66-30 I B 300/5-150/5 2.5-5 5 5 5 5 660v
BH-0.66-30 I 20/5、50/5、75/5、100/5、150/5、200/5、300/5 2.5-5 5 5 5 5 660v
BH-0.66-/40 I 100/5、150/5、200/5、300/5、400/5、500/5、600/5 2.5-5 5-10 5-10 5-10 10 660v
BH-0.66-50 I 300/5、400/5、500/5、600/5、700/5、800/5 5 5-10 5-15 5-15 10-20 660v
BH-0.66-60 I 600/5、700/5、800/5、900/5、1000/5、1100/5、1200/5、1500/5 5-10 10 10 10 20 660v
BH-0.66-80 I 800/5、1000/5、1200/5、1500/5、2000/5 10 10-15 10-15 10-15 20 660v
BH-0.66-100 I 1000/5、1200/5、1500/5、2000/5、2500/5、3000/5 10-15 10-15 10-15 10-15 30 660v
BH-0.66-120 I 2000/5、3000/5、4000/5、5000/5 20 20 25 30 40 660v

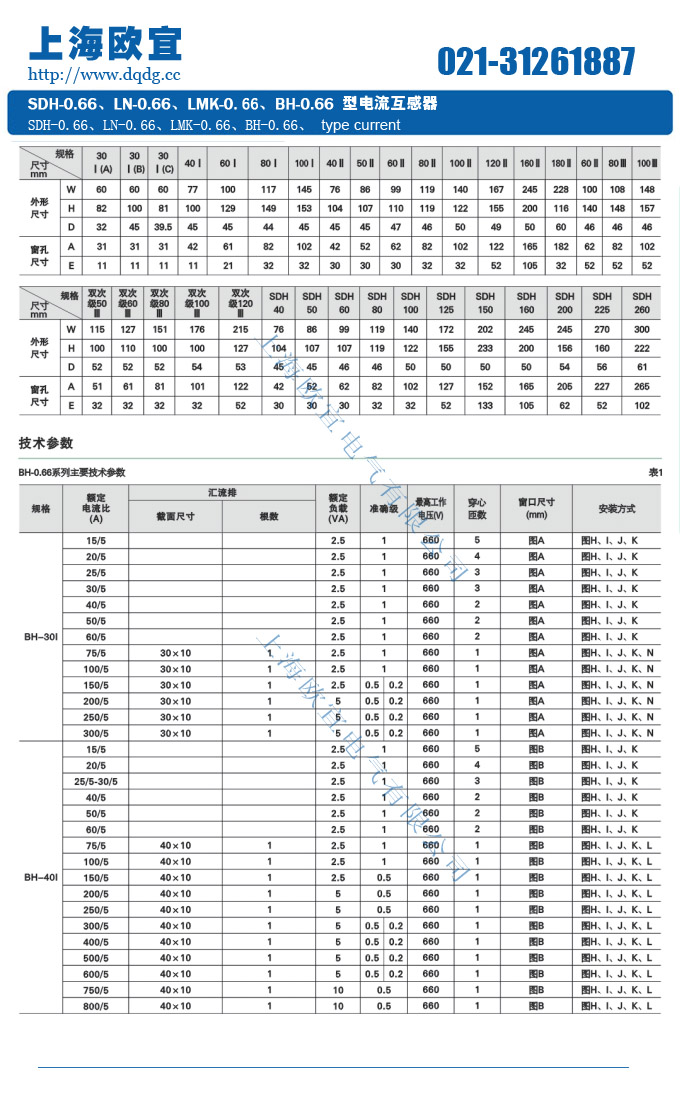

五、BH-0.66、LMK-0.66电流互感器的技术参数、外形心结构尺寸图


产品名称:BH-0.66电流互感器


型号:BH-0.66

声明:这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页BH-0.66电流互感器的信息仅供参考,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户需求,订制非标产品。
