LQZJ1-0.66电流互感器
LQZJ1-0.66电流互感器
  • 产品型号:LQZJ1-0.66
  • 电话:021-31261887
  • 传真:021-60919388

  • LQZJ1-0.66电流互感器型互感器的word文档在线下载

产品描述

LQZJ1-0.66、LQZJ-0.66型电流互感器作用原理

一、概述

LQZJ1-0.66电流互感器为塑料外壳,全封闭,户内型产品.适用于额定频率50HZ或60HZ、额定电压为0.5KV及以下的电力系统中作电能计量、电流测量和继电保护用。产品符合IEC60044-1;2003及GB1208-2006,<电流互感器>标准.



二、LQZJ1-0.66电流互感器技术参数

额定频率(Hz) 50Hz;
额定一次电流:5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A;
额定二次电流: 5 A;
准确级: 0.5级,0.2级 0.5S 级 ;
额定二次负荷(VA):10VA;
1秒热电流(有效值)(kA)50In;
动稳定电流(峰值)(kA)100In;
绝缘水平:3kV,历时1min,无击穿及闪络现象.

三、变比参数

额定一次电流 额定二次电流 准确级及额定输出 额定绝缘水平
0.2S 0.2
5/5 5 5 10 0.5/3
10/5
15/5
20/5
30/5
40/5
50/5
75/5
100/5
150/5
200/5
300/5

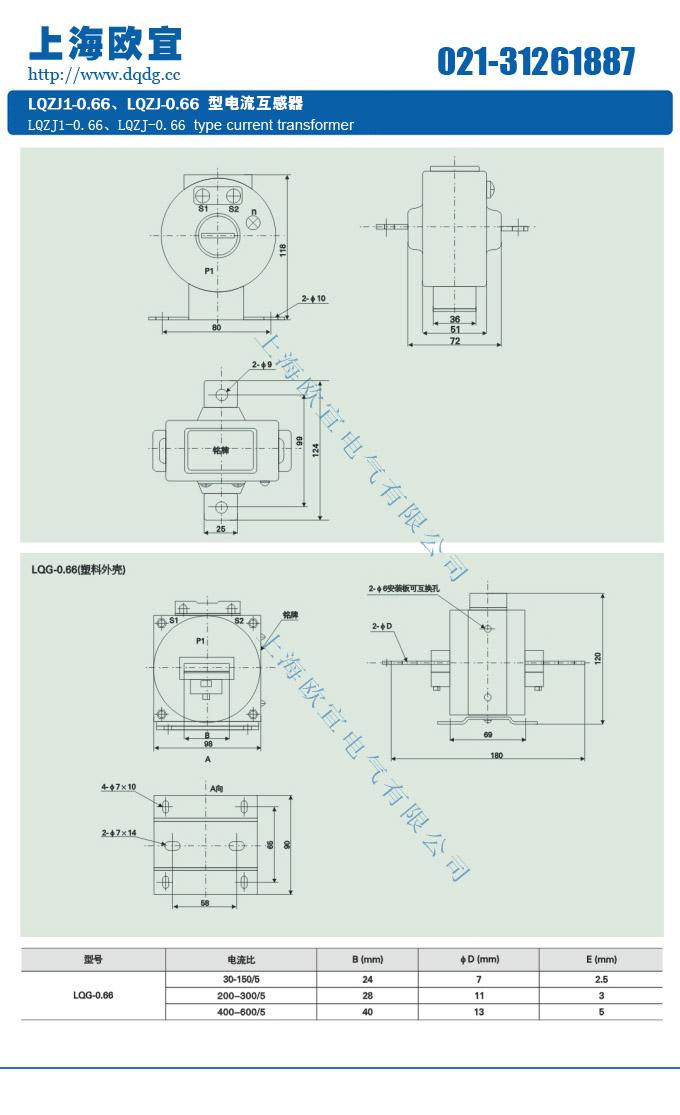

三、LQZJ1-0.66、LQZJ-0.66电流互感器外形及结构尺寸图

产品名称:LQZJ1-0.66电流互感器



型号:LQZJ1-0.66

声明:这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LQZJ1-0.66电流互感器的信息仅供参考,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户需求,订制非标产品。
