1. 产品概述

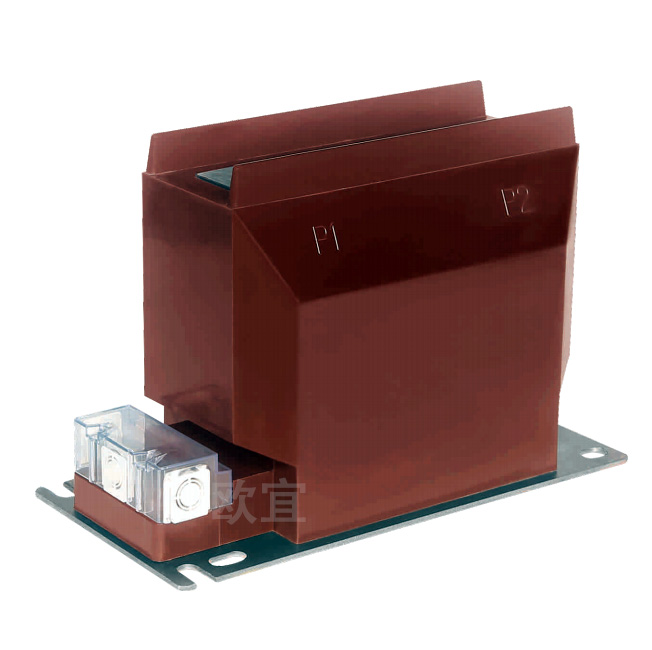

LZZBJ9-12/150B/2S电流互感器 是新一代户内环氧树脂浇注绝缘全封闭支柱式电流互感器，适用于额定频率50Hz、额定电压10kV 及以下的交流电力系统中。产品广泛应用于 KYN28 中置式开关柜、环网柜及其他开关柜组合中，同时满足计量级高精度测量与继电保护双重需求。本型互感器外壳采用全封闭浇注工艺，具有耐潮湿、耐污秽、抗紫外线老化等优点，保证在Ⅱ级污秽等恶劣环境下长期可靠运行[reference:0]。
产品一次电流覆盖5A至3000A宽范围，可配置0.2S/0.5S高精度测量级与10P/5P系列保护级，完全符合GB20840.2-2014及IEC61869-2标准。该型互感器还兼容等同的国际型号 AS12/150b/2S，满足国内及出口工程配套需求[reference:1][reference:2]。
✅ 核心优势：支柱式全工况设计 · 一次电流5~3000A可选 · 高精度0.2S级计量 · 保护级10P15动热稳定高 · 表面爬电距离满足II级污秽 · 二次绕组可抽头多变比灵活 · 免维护运行
2. 结构特点与工作原理
2.1 结构组成
互感器采用环氧树脂真空浇注一体成型全封闭支柱式结构。铁芯由进口优质冷轧硅钢片卷绕而成，并经严格热处理；二次绕组可配置两个或三个独立线圈，通常由一个测量级和一个（或两个）保护级绕组组合而成。二次接线端子处加装防护罩，支持三个方向引出接线，具备防窃电功能[reference:3][reference:4]。同时产品自带加厚金属底座和2-Φ13/4-M10安装孔，牢固适配多种柜体安装方式[reference:5]。
型号含义解析：L—电流互感器；ZZ—支柱式+浇注绝缘；B—带保护级；J—加强防护；9—设计序号；12—额定电压12kV；150B—浇注体宽度150mm及参数代号；2S—热稳定时间2秒（特殊规格4S可选）。
2.2 工作原理
基于电磁感应原理，一次绕组匝数较少，串联于一次线路中流过全部负载电流；二次绕组匝数较多，接测量仪表或继电保护装置。正常工作时二次回路始终闭合，仪表线圈阻抗极小，工作状态接近短路。二次开路将会产生数千伏高压危险，因此任何情况下禁止二次绕组开路[reference:6]。
📐 结构示意简图（支柱式环氧浇注全封闭）
┌──────────────────┐ │ 一次端子 P1 │ │ ╔═══════════╗ │ │ ║ 铁芯 + 绕组 ║ │ │ ╚═══════════╝ │ │ [0.2S计量绕组] │ │ [10P保护绕组] │ │ 二次端子(K1,K2) │ │ (带防护罩) │ └──────────────────┘ 安装底座 2-Φ13/4-M10
图1 LZZBJ9-12系列结构示意
3. 详细技术参数
3.1 通用电气参数
- 额定绝缘水平：12/42/75kV（工频耐压42kV，雷电冲击75kV）；
- 额定二次电流：5A 或 1A（可定制）；
- 额定频率：50Hz / 60Hz；
- 环境温度：-35℃ ~ +40℃；
- 污秽等级：II级（表面爬电距离满足≥260mm）；
- 短时热电流：1000I1n（1秒），额定动稳定电流250I1n；
- 局部放电水平：符合GB1208-2006及IEC标准；
- 重量：约14kg（常规变比）。

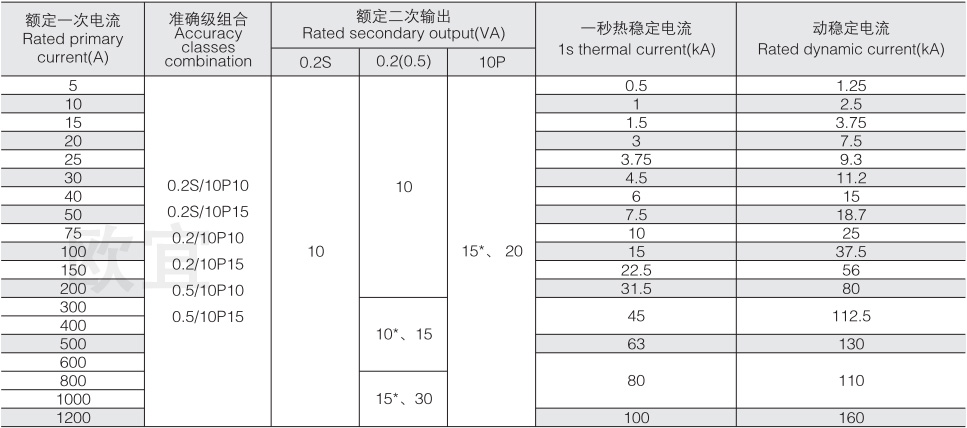

3.2 额定一次电流 & 准确级组合参数表（常用典型值）
| 额定电流比 (A) | 准确级组合 | 额定输出 (VA) (测量/计量级) |
保护级 & 限值系数 | 一秒热稳定电流 (kA) | 动稳定电流 (kA) |
|---|---|---|---|---|---|
| 5/5 ~ 50/5 | 0.2S/10P15 或 0.5/10P15 | 10 / 10 / 15 | 10P15/10P20 | 0.8 ~ 7.5 | 1.9 ~ 18.8 |
| 75/5 ~ 200/5 | 0.2S/10P15, 0.2/0.5/10P | 10 / 15 / 20 | 10P15, 10P20 | 11.5 ~ 22.5 | 29 ~ 56.5 |
| 300/5 ~ 600/5 | 0.2S/10P15, 0.5/10P20 | 10~15VA / 15~20VA | 10P15, 10P20 | 31.5 ~ 45 | 80 ~ 112.5 |
| 800/5 ~ 1250/5 | 0.2S/0.5/10P20 | 15 / 15 / 20 | 10P20 | 63 ~ 80 | 130 ~ 160 |
| 1500/5 ~ 3000/5 | 0.2S/5P20 | 15VA/20VA | 5P20 | 80 ~ 100 | 160 |
※ 上述数据依据LZZBJ9-12/150B/2S系列出厂试验规范，实际变比及准确级可按用户需求灵活配置，二次绕组可抽头实现多变比[reference:7][reference:8]。

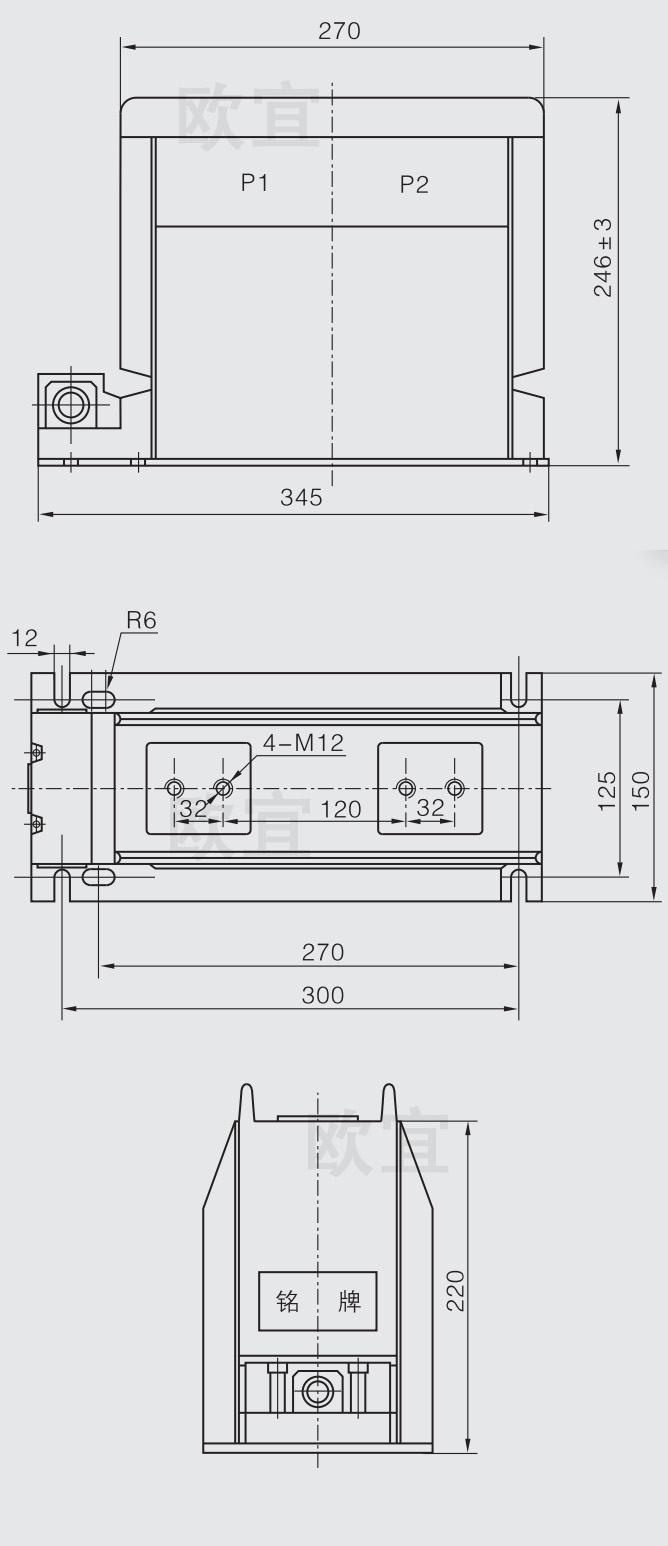

3.3 外形及安装尺寸示意图
📏 LZZBJ9-12/150B/2S 主要安装尺寸（参考值）
总高 ≈ 280mm
浇注体宽度 150mm (150B)
深度 ≈ 170mm
安装孔距 108mm × 88mm (4-M10)
一次铜排中心距: 132mm
二次接线盒防护等级 IP20
图2 外形安装尺寸（mm）以厂家最终图纸为准
4. 选型指南与接线图
选型时需要明确：额定电压(12kV)、一次电流(5A-3000A)、准确级组合(计量0.2S/0.5S 和保护10P5/10P15等)、二次负荷容量、环境条件(海拔、污秽等级)等。优先推荐0.2S/10P组合，兼顾贸易结算与保护速动性。一次变比可按实际负荷电流选择，一般按额定电流的1.2～1.5倍确定[reference:9]。
4.1 典型接线方式
常采用单相接线（用于单相测量）、三相星形接线（用于三相测量/保护），或不完全星形接线（用于6~10kV中性点不接地系统）。接线应严格遵循端子标志P1/P2（一次极性）与K1/K2（二次极性）：一次电流从P1流入P2流出时，二次电流对应从K1流出经外回路返回K2。二次回路任何情况不得开路，不用绕组必须短接[reference:10][reference:11]。
🔴 安全警告：电流互感器二次侧严禁开路！运行中拆卸仪表或继电器前，应先将互感器二次侧短接处理，否则会产生危险高电压或铁芯过热，造成设备损毁及人身伤害。
5. 安装与维护
5.1 现场安装步骤
1) 安装前检查互感器外观无损伤，绝缘电阻应大于1000MΩ；2) 确认安装方向与一次接线极性（P1、P2对应母线侧）；3) 使用不锈钢螺栓将互感器底座固定在KYN28开关柜横梁上；4) 一次铜排与互感器端面紧密连接并紧固，接触面进行平整度处理；5) 二次回路按图纸接入仪表端子，全回路导通并检查接线无松动；6) 检查接地螺栓可靠接地[reference:12]。
5.2 预防性维护建议
①定期（通常一年或按电试周期）停电清灰，检查环氧树脂表面有无裂纹、放电痕迹。②测量绝缘电阻（二次绕组对地、绕组间）。③对计量回路误差超差应及时校验/更换。④长期停用或存放超过12个月，再次投运前务必进行绝缘电阻测试和耐压试验[reference:13]。
6. 系列扩展型号对比与通用性说明
LZZBJ9-12/150B/2S 是目前通用标准浇注体宽度；根据柜体安装或动热稳定要求，还生产175B、185B、198B等加宽版本，在更高电流负荷（>2000A）或特殊绝缘间距时选用。另外后缀/4S（热稳定时间4秒）适用于对系统延时保护要求更高的工况，其余电气参数一般与2S版本一致[reference:14]。选型时留意安装底板孔距差异，订货前需确认电气图纸。
AS12/150b/2S与LZZBJ9-12/150B/2S关系：前者为引进德国MWB技术型号，后者为国产对应型号，当前国内产LZZBJ9-12/150B/2S在电气性能及安装尺寸上与AS12/150b/2S完全等同，可互换应用于KYN28等主流柜型[reference:15]。
适用于大容量短路电流场合，动热稳定增强，适合冶金、电厂等冲击负荷场景。
尺寸更大，加强绝缘，适用于高海拔或重污秽地区。
替换AS12/150b/2S无需改动柜体尺寸及安装孔距，可直接升级。
7. 订货须知
采购时应明确：① 产品型号（LZZBJ9-12/150B/2S）；② 额定电流比（变比，一次/二次）；③ 准确级组合及二次负荷（VA）；④ 有无特殊要求（如双保护绕组、宽温型、1A输出）；⑤ 是否需要附带出厂试验报告、合格证、安装支架等附件。为了适应现场多变比，可选用二次绕组抽头结构，方便后期调节灵活变比[reference:16][reference:17]。
