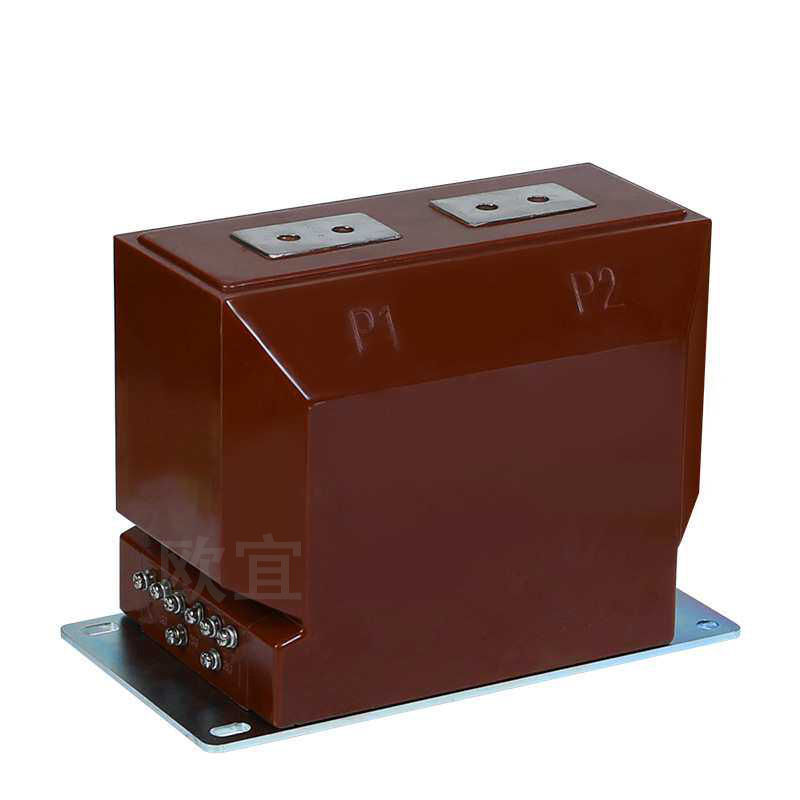

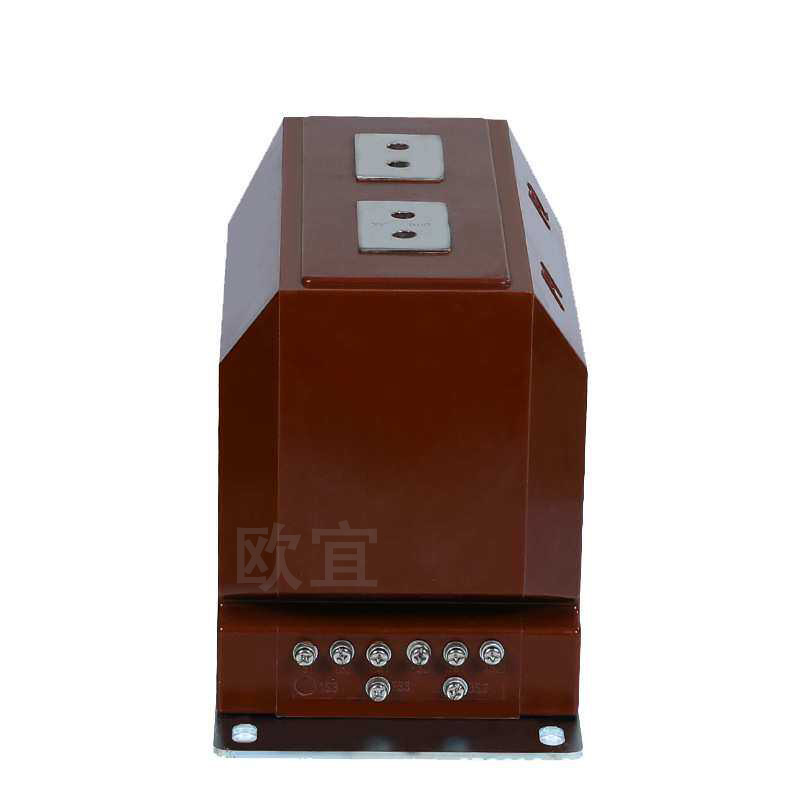

LZZBJ9-10C2电流互感器概述

LZZBJ9-10C2电流互感器是一款户内环氧树脂浇注全封闭支柱式电流互感器，专为额定频率50Hz或60Hz、额定电压10kV及以下的电力系统设计。本产品广泛用于KYN28A-12中置柜、XGN15-12环网柜、光伏升压站保护柜及变电所计量柜等场景，承担电能计量、电流测量和继电保护等关键职能。

本型CT严格执行最新国家标准GB/T 20840.1-2010《互感器第1部分：通用技术要求》、GB/T 20840.2-2014《电流互感器的补充技术要求》及国际标准IEC 61869-1、2，同时满足JJG 313-2010《测量用电流互感器检定规程》计量要求。

额定绝缘水平12/42/75 kV

一次工频耐压 / 雷电冲击

额定二次电流5A 或 1A

标准输出可选

额定频率50Hz / 60Hz

兼容国内外标准电网

污秽等级Ⅱ级

爬电距离≥265mm

环境温度-5℃ ~ +40℃ 日均≤30℃

功率因数COSφ=0.8（滞后）

负载功率因数标准值

型号含义解析

L电流互感器

Z支柱式结构

Z浇注绝缘

B带保护级绕组

J加大容量

9设计序号

10额定电压10kV

C2 C型多绕组输出 + 二号设计

相比A型标准结构，LZZBJ9-10C2采用多绕组输出设计，适合定制化及高要求应用环境，二次出线端子处装有接线端子盒，安全可靠。支持两绕组、三绕组及复变比结构定制，灵活适配多种计量与保护组合需求。

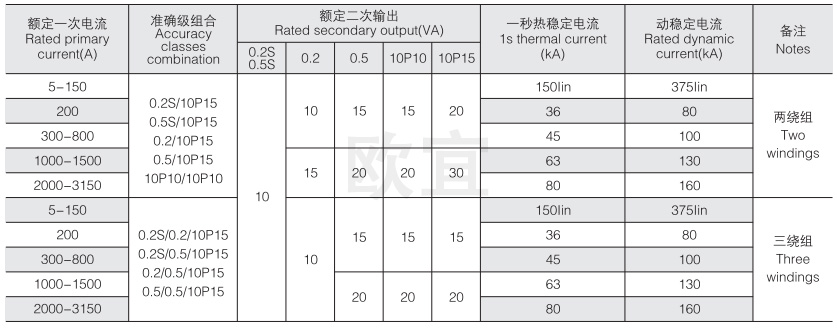

技术参数与选型对照表

下表为LZZBJ9-10C2电流互感器在不同一次额定电流下的完整参数，涵盖准确级组合（0.2S级高精度计量、0.5级测量、10P10保护级等）、额定二次输出VA及动热稳定电流值。用户可根据系统电流、保护配置及计量精度要求，快速完成选型。

额定一次电流(A)	准确级组合	额定二次输出(VA)	一秒热稳定电流(kA)	动稳定电流(kA)	绕组数
5-150	0.2S/10P15, 0.5/10P15, 10P10/10P10	10/10/15/15/20	150In(倍)	375In(倍)	两绕组
5-150	0.2S/0.2/10P15, 0.2S/0.5/10P15	10/15/15/15	150In(倍)	375In(倍)	三绕组
200	0.2S/10P15, 0.5/10P15	10/15	36	80	两绕组
200	三绕组组合	15/20/20	36	80	三绕组
300-800	0.2S/10P15, 0.5/10P15	10/15	45	100	两绕组
300-800	三绕组组合	15/20/20	45	100	三绕组
1000-1500	0.2S/10P15, 0.5/10P15	15/20/20/30	63	130	两/三绕组
2000-3150	0.2S/10P15, 0.5/10P15	20/30	80	160	两/三绕组

📐 精度等级说明： 0.2S级适用于高精度计量，在1%~120%额定电流范围内误差≤±0.2%，优于普通0.5级；0.5级适用于常规测量仪表；10P10保护级表示在10倍额定电流下复合误差≤10%，满足继电保护对短路电流的准确传变要求。本产品符合GB 20840.2-2014规定，测量级和保护级可任意组合。

结构与工艺特点

全封闭支柱式结构

本型电流互感器采用环氧树脂真空浇注全封闭工艺，具有优良的绝缘性能和防潮能力。一次绕组与二次绕组严格隔离，承受力强，可直接固定于开关柜底板作为支撑件使用。底板上有接地螺栓及六个安装孔，拆装便捷。

抗污秽设计

表面爬电距离不小于265mm，适用于Ⅱ级污秽等级场景，在冶金、化工等高污秽厂区配电系统中表现优异。产品通过日均湿度≤95%无凝露测试，可直接用于亚热带湿热地区。

多绕组、复变比可定制

本型号支持两绕组、三绕组及复变比结构。二次出线端装有封闭式接线端子盒，方便现场接线。用户如需非标变比（如20/1A）或特殊准确级组合，厂家可快速定制。常规标准型号交货周期3-5天，定制型号4-7天。

紧凑轻量化

产品结构紧凑，体积小、重量轻（约21-27kg）。环氧树脂外表面光滑不易积灰，日常维护仅需定期清除表面污物，无需特殊保养。

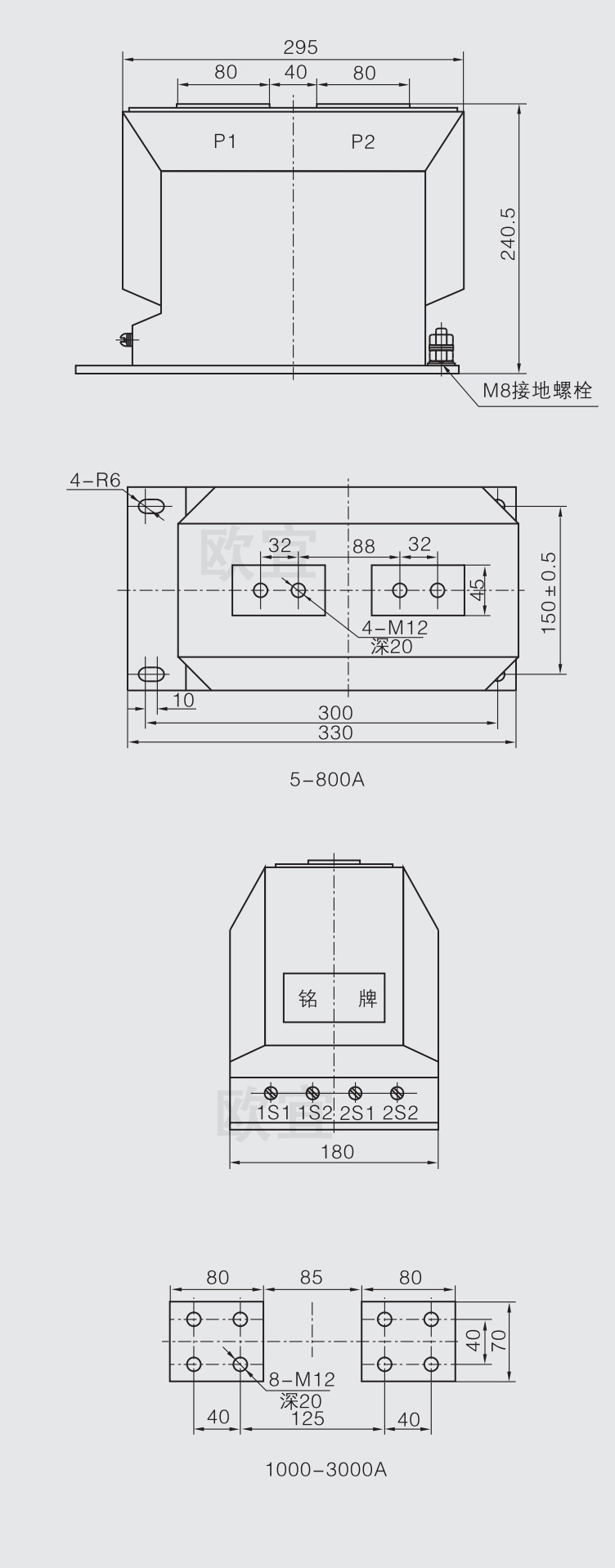

外形尺寸与安装示意图

环氧树脂浇注本体
LZZBJ9-10C2
一次端子(P1)
一次端子(P2)

接线盒
二次出线
底板安装孔位 ×6 (M10 螺栓固定)
接地螺栓

图示仅供参考，具体外形尺寸以厂家提供图纸为准。安装时保证一次出线螺钉压紧、接触可靠；底板上的六个安装孔配合M10螺栓固定在开关柜横梁上。推荐安装高度：距地面约800mm。

二次接线方案推荐

三相完全星形接线

能准确反映三相中每一相的真实电流值，适用于大电流接地系统，保护线路的三相短路、两相短路和单相接地短路。计量、测量类仪表建议采用此方式以获得最高精度。

三相不完全星形（V/V接线）

适用于小电流接地系统的中线点绝缘系统，可节省一组CT，用于测量三相平衡负载的电流及零序保护。

两相差接法

将A相和C相CT二次电流差接后送入仪表，常用于10kV线路的电流速断保护和过流保护，简单可靠且节省二次电缆。

⚠️ 安全警告: CT二次侧严禁开路！运行中一旦二次绕组开路，将在二次回路中感应出危险高电压，危及设备和人身安全。若任一二次绕组暂时不用，应将其两个出线端子可靠短路。

选型指南与订货须知

选型步骤①

确定系统一次额定电流与线路实际负荷电流

选型步骤②

选择准确级：0.2S高精度计量 / 0.5常规测量 / 10P10保护级

选型步骤③

确认二次输出容量VA，满足仪表/保护装置负荷需求

选型步骤④

根据系统短路电流校验动热稳定参数是否匹配

📋 订货时请务必提供以下参数:
· 产品型号：LZZBJ9-10C2
· 额定电流比（A）：如 400/5、600/1A 等，支持5-3150A宽范围
· 准确级组合及额定输出VA，例如 0.2S/10P10、10/15VA
· 环境海拔高度（标准海拔≤1500m，高海拔需特殊处理）
· 是否需要复变比/三绕组/防尘保护盖等定制选项

常见技术问答 (FAQ)

1、LZZBJ9-10C2电流互感器能否用于户外？

本型号为户内（Indoor）型产品，标配无户外防护。如需用于户外，请选择后缀带“W”的户外型产品，户外型具有更高的防护等级（IP54）和更强的耐气候老化能力。C2型号主要适配KYN28中置柜等户内开关设备，不推荐直接用于露天环境。

2、0.2S级、0.5级和10P10分别代表什么意义？如何配置组合？

0.2S级适用于高精度电能计量，在宽电流范围内（1%~120%额定电流）误差≤±0.2%；0.5级用于常规仪表测量；10P10为保护级，指在10倍额定一次电流下复合误差≤10%，与继电保护装置配合使用。LZZBJ9-10C2支持0.2S/0.5、0.2S/10P10、0.5/10P10、0.2S/0.5/10P10等多种组合，用户可根据计量柜或保护柜的具体要求选定。

3、动稳定电流与热稳定电流如何参与选型？

动稳定电流（Idyn）反映互感器承受短路电流电动力冲击的能力，热稳定电流（Ith）反映在短路电流热效应下的耐受时间（通常为1秒）。选型时需依据配电系统的短路容量计算短路电流峰值和有效值，确保所选CT的动热稳定值不低于系统短路水平。例如，一次电流2000A的CT其动稳定电流达160kA，适用于较大短路容量的变电所场景。

4、LZZBJ9-10C2与LZZBJ9-10A2、C1/C2型号有何区别？

A2型为标准结构，适合常规开关柜安装；C型采用紧凑型设计（长度更短），C2为C型的改进版，提升了多绕组输出能力和绝缘性能，支持更灵活的复变比配置。LZZBJ9-10C1为早期设计，C2则为目前主流供货版本，容量更大、动热稳定指标更优。本系列均属环氧树脂浇注支柱式、户内使用，可互相参考安装尺寸但电气参数需核对选型手册。

5、额定二次电流应选5A还是1A？如何选择？

5A是传统配电系统通用的二次额定值，匹配大多数机电式仪表和常规保护装置。1A系统适用于长距离二次回路，可有效降低线路压降和功率损耗，推荐用于大型厂区或变电站二次电缆长度大于100米的场景。两者均可定制，订货时明确需求即可。

6、LZZBJ9-10C2是否符合国网/南网技术要求？

是。本产品广泛用于国家电网变电站、南方电网改造工程及冶金/化工高污秽厂区配电系统，完全符合GB/T 20840系列标准及JJG 313检定规程。多家网省公司对0.2S级计量用CT均采用同系列产品。此外，本产品满足IEC 61869-1、2国际标准，可用于出口配套项目。

7、能否提供非标变比、三绕组或复变比结构？

支持非标定制。最大一次电流可达3150A，支持双二次绕组（测量+保护）乃至三绕组（如0.2S/0.5/10P10）或复变比形式（如300-600/5A）。订购前与厂家确认图纸及技术协议，标准定制周期约4-7天。环氧树脂浇注模具灵活，可依用户实际参数调整绕组匝比和出线端配置。

8、LZZBJ9-10C2电流互感器适用于哪些开关柜类型？

本产品适用于KYN28A-12中置柜、XGN15-12环网柜、HXGN型固定柜、光伏及风电并网柜、箱式变电站计量室等。采用支柱式安装方式，可竖直或水平固定在开关柜电缆室后部横梁，底板设六个安装孔，适配各类10kV配电开关设备。

9、产品执行标准已更新到IEC61869，老型号GB1208还能用吗？

GB 1208-2006已被GB/T 20840.2-2014取代，后者修改采用IEC 61869-2:2012。LZZBJ9-10C2已按最新国标生产，相关技术参数（绝缘水平、准确限值系数、温升限值等）完全满足IEC 61869-1、2要求，可放心选用。产品铭牌及出厂报告中均会注明执行标准。

10、如何获取LZZBJ9-10C2电流互感器的外形尺寸图、接线图及选型手册PDF？

可通过各品牌厂家官网（如北京微能汇通、上海欧宜、浙江迈宇电气等）下载产品资料，或联系供应商技术人员获取。北极星电力网、仪器信息网等平台也提供详细的产品页面及参数表。如需协助选型，可告知所需变比与准确级，我们将推荐最匹配的规格并提供技术支持。

📞 技术支持与咨询
如需详细的技术规格书、外形尺寸PDF图档、或者需要匹配特定工况的选型建议，欢迎联系专业技术人员。本产品全国供货，支持非标定制。常规型号厂家直供价格起订约1120元/台（含税）。量大可进一步协商，交期标准3-7天，提供一年质保。

LZZBJ9-10C2电流互感器
10kV支柱式CT
环氧树脂浇注全封闭支柱式
选型手册
外形尺寸接线图
中置柜环网柜
复变比三绕组
供货商报价
动热稳定电流
0.2S级高精度计量
保护用电流互感器
GB/T20840
IEC61869

如需了解更多，请联系客服。
