LZZBJ9-10A电流互感器

LZZBJ9-10A1电流互感器（含LZZBJ9-10A、LZZBJ9-10A1G）为环氧树脂浇注全封闭支柱式结构，适用于10kV中置柜、环网柜及箱变。提供0.2S/10P10、0.5/10P10、10P15等多级精度组合，复变比及三绕组可选。附外形尺寸图、二次接线图、技术参数对照表及厂家直供报价。支持非标定制，欢迎索取选型手册及CAD图纸。

SKU： LZZBJ9-10A1G 分类： 标签： , ,

描述

LZZBJ9-10A电流互感器(LZZBJ9-10A1)概述

LZZBJ9-10A1电流互感器（同一系列亦包含 LZZBJ9-10A、LZZBJ9-10A1G）是户内环氧树脂浇注全封闭支柱式电流互感器，适用于额定电压10kV、额定频率50/60Hz的电力系统中。产品可安装于KYN28A-12中置柜、XGN15-12环网柜、HXGN固定柜以及箱式变电站，用于电能计量、电流测量及继电保护。本系列A型为标准结构，A1为优化改进型（接线端子布局更灵活），A1G为全工况型（具备更强的防潮、抗污秽能力）。

产品严格执行GB/T 20840.1-2010、GB/T 20840.2-2014及IEC 61869-2标准，通过国家高压电器质量监督检验中心型式试验，具有体积小、重量轻、绝缘性能优异、动热稳定裕度大等突出优点。

额定绝缘水平
12/42/75 kV
额定频率
50Hz / 60Hz
环境温度
-25℃ ~ +45℃
污秽等级
Ⅱ级 (爬距≥280mm)

型号组成及含义

L → 电流互感器
Z → 支柱式
Z → 浇注绝缘
B → 带保护级
J → 加大容量
9 → 设计序号
10 → 额定电压10kV
A / A1 / A1G → A型标准结构；A1改进二次端子排；A1G全工况加强型

注：A1相比A型优化了接线盒密封及二次端子间距，便于现场接线；A1G在前者基础上增强防潮能力及爬电距离，适合沿海或高污秽环境。三者安装尺寸完全兼容，变比和准确级覆盖范围相同。

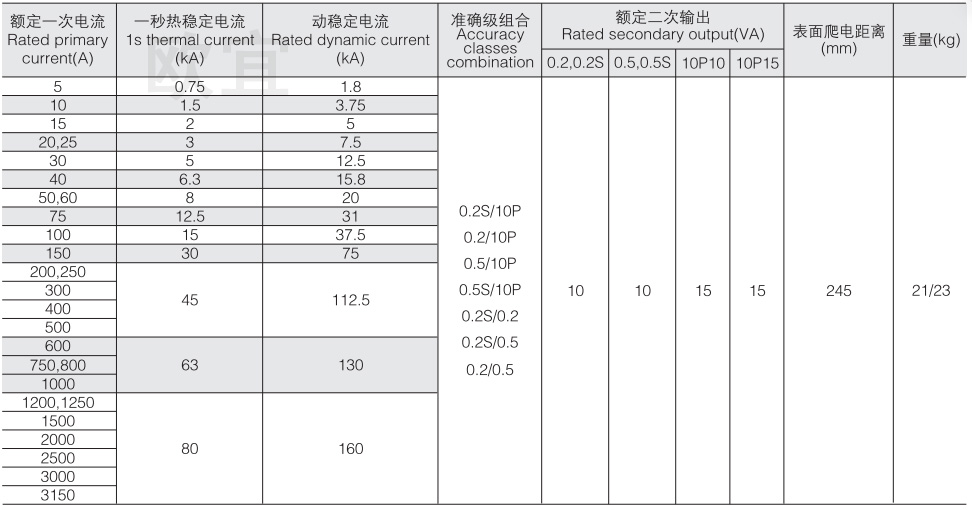

主要技术参数与选型表

下表列出了LZZBJ9-10A1/A系列常见电流比、准确级组合及额定二次输出（VA），同时提供短时热稳定电流（1s）及动稳定电流，供设计选型参考。用户可根据系统短路容量、仪表及保护负载合理选择。

额定一次电流(A) 准确级组合(测量/保护) 额定二次输出(VA) 热稳定电流(kA/1s) 动稳定电流(kA) 绕组数
50,75,100,150,200 0.2S/10P10, 0.5/10P10, 10P10/10P10 10/15, 15/20 9.6~21 24~52.5 双绕组
50~200 0.2S/0.5/10P15, 0.2S/10P15/10P15 10/10/15, 15/15/20 15~21 37.5~52.5 三绕组
300,400,600 0.2S/10P10, 0.5/10P15 15/20, 20/30 32~45 80~112.5 双绕组
300~600 0.2S/0.5/10P15 15/15/25 40 100 三绕组
800,1000,1200 0.2S/10P15, 0.5/10P15 20/30, 25/40 50~63 125~158 双/三绕组
1500,2000,2500,3150 0.2S/10P20, 0.5/10P20 30/40, 40/50 63~80 158~200 双绕组或定制
📌 选型关键提示：0.2S级适用于关口或高精度计量（误差≤±0.2%）；10P10表示在10倍额定一次电流下复合误差≤10%；热稳定电流Ith应≥系统最大三相短路电流，动稳定Idyn≥2.55×Ith。二次额定电流可选5A或1A，长距离传输推荐1A。

结构特点与外形尺寸

全封闭环氧浇注

采用瑞士Ciba-Geigy环氧树脂及APG工艺真空浇注，铁芯选用高导磁冷轧硅钢片，具有优良的线性度和抗饱和能力。一次绕组为矩形铜母线，二次绕组均匀绕制，层间绝缘可靠。外壳防护等级IP20（标配），可选配防尘盖。

复变比 & 三绕组可选

A1型最大支持三绕组独立输出，例如0.2S计量级 + 0.5测量级 + 10P15保护级，可同时满足计量、测量和继电保护需求。复变比结构（如400-600/5A）通过外部连接片实现变比切换，无需更换CT。

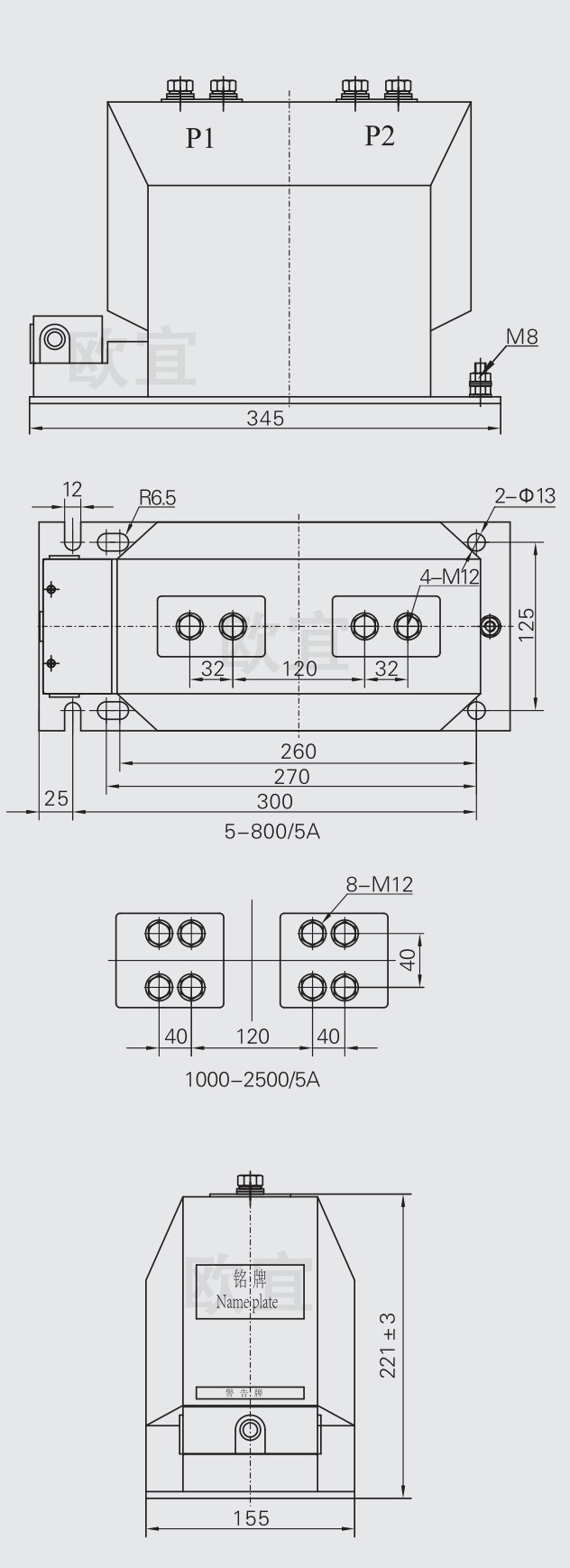

外形尺寸简图 (单位:mm)

LZZBJ9-10A1
环氧浇注本体
P1 一次端子
P2

接线盒
二次引出线
安装底板 (4-φ13 孔距 115×140mm)

※ 外形尺寸(W×H×D)：≈175×235×125mm，重量约19~26kg (视变比)。

二次接线及安全注意事项

端子标识： 1S1-1S2（第一绕组），2S1-2S2（第二绕组），3S1-3S2（第三绕组）。测量绕组接电能表或电流表，保护绕组接综合保护装置。

典型三相星形接线

CT

仪表/保护

综保装置

⚠️ 致命风险警告： 电流互感器二次侧绝对不允许开路！运行中若二次开路，会在二次端子间产生数千伏危险电压，同时铁芯过热可能烧毁CT。未使用的二次绕组必须可靠短接并接地。
🔌 接线实操建议： 使用2.5mm²及以上铜芯电缆，二次回路总电阻不得超过额定负荷的80%。对于长度超过80m的二次回路，应选用1A额定二次电流的CT以减少线路压降。

选型订货指南 & 全工况型(A1G)说明

选型步骤

① 确定一次额定电流（根据线路负荷及CT额定一次电流应≥最大负荷电流1.2倍）。
② 选择准确级：计量用0.2S，测量用0.5，保护用10P10/10P15。
③ 核对二次负荷VA（仪表+电缆+接触电阻）。
④ 核算系统短路电流是否在CT动热稳定范围内。
⑤ 确认是否需要复变比、三绕组或全工况型(A1G)。

A1G 全工况型特点

✔ 表面爬电距离提升至310mm，适用于Ⅲ级污秽
✔ 增加底部防凝露疏水槽，适应高湿度环境
✔ 一次端子镀银，接触电阻≤15μΩ
✔ 二次接线盒防护等级提升至IP54
✔ 适用于沿海、化工、冶金等腐蚀性场所

📦 订货需明确以下参数： 产品型号(LZZBJ9-10A / A1 / A1G)、电流变比(如400/5A或600/1A)、准确级组合(如0.2S/10P15)、额定二次输出VA、海拔高度(标准≤1500m，更高需定制)。常规型号交货期3-5天，定制复变比或三绕组约7-10天。
LZZBJ9-10A电流互感器LZZBJ9-10A1LZZBJ9-10A1G
10kV支柱式CT0.5/10P100.2S级高精度复变比三绕组
外形尺寸图二次接线图选型手册动热稳定电流全工况型
环氧树脂浇注中置柜互感器环网柜CT非标定制厂家报价

📋 常见技术问答 (FAQ)

LZZBJ9-10A、A1、A1G 之间有什么区别？选哪个最合适？
A型为基础标准型；A1优化了二次接线端子排，接线空间更大；A1G在全工况型基础上提升了爬电距离和防潮能力。常规中置柜选A1即可满足；沿海高湿或重污秽区域建议选A1G；三绕组或复变比需求时A1/A1G均可支持。
0.2S级与0.2级有何不同？为什么关口计量必须用0.2S？
0.2S级在1%额定电流下仍保持±0.2%误差，而0.2级只在20%~120%范围内保证精度。电力关口计量常有轻载情况，因此国家标准JJG 313要求使用0.2S级CT。
如何根据短路容量选择CT的动热稳定值？举例说明。
假设系统最大三相短路电流有效值Isc=25kA，则热稳定电流Ith应≥25kA，动稳定电流Idyn≥2.55×25≈63.75kA。查表可知LZZBJ9-10A1 400A变比产品的Ith=36kA，Idyn=90kA，完全满足25kA系统。
LZZBJ9-10A1 是否可以用于户外？若不行为什么？
标准型为户内设备(IP20)，外壳不防紫外线且不耐长期雨淋。户外应用请选用后缀“W”或“A1GW”户外型，其采用抗UV环氧树脂和IP54接线盒，并配有防雨罩。
三绕组CT的二次绕组之间会互相影响吗？能否同时接电能表和继电器？
三个绕组在磁路上独立，只要每个绕组所接负荷不超过其额定容量，互相之间没有串扰。完全可以同时连接关口电能表(0.2S)、测量仪表(0.5)和保护继电器(10P15)。
二次额定电流选择5A还是1A？有没有经验公式？
当二次回路阻抗总和(含仪表内阻)导致压降超过允许值时选用1A。简单估算：导线长度L(m)，截面S(mm²)，铜电阻率0.0184，若线路压降>0.5V则推荐1A。一般L<60m可用5A，L>100m用1A。
LZZBJ9-10A1G 全工况型是否自带防开路保护功能？
不，CT自身不具备二次防开路功能。A1G仅增强外部环境耐受性，二次开路保护仍需在外部回路中安装开路保护器或遵守严格的操作规程（先短接后拆表）。
该系列产品符合国网/南网入网要求吗？是否有型式试验报告？
是的，LZZBJ9-10A1系列通过了国家高压电器质量监督检验中心的型式试验（含温升、雷电冲击、动热稳定、准确度等），符合国家电网和南方电网的10kV互感器物资采购标准。可向厂家索取试验报告扫描件。
复变比结构如何实现？例如 400-600/5A 如何接线？
复变比CT一次绕组分为两段，通过串联/并联切换改变变比。端子P1、P2、P3供接线：P1-P2接通为600/5，P1-P3接通为400/5。具体参见产品接线图标示，切换前必须确认一次回路断电。
在哪里可以下载到 LZZBJ9-10A1 的选型手册、CAD图纸和三维模型？
厂家官方网站产品中心提供PDF选型手册及DWG外形图；也可联系技术支持邮箱或拨打400电话获取最新资料。部分工程网站如“电气CAD论坛”“北极星电力网”有热心用户共享的模型，但建议以原厂文件为准。
LZZBJ9-10A1/A/A1G 电流互感器 | 技术数据基于 GB/T 20840.2-2014 及 IEC 61869-2 | 图文参数真实有效 | 支持非标定制与复变比方案

* 产品规格持续优化，如有更改恕不另行通知，订货前请索取最新技术规格书。
