FDGE9放电线圈
FDGE9放电线圈
  • 产品型号:FDGE9
  • 电话:021-31261887
  • 传真:021-60919388

  • FDGE9放电线圈型互感器的word文档在线下载

产品描述

FDGE9放电线圈

一、概述

FDGE9放电线圈为环氧树脂真空浇注单相户内型产品,其适用于额定频率50hz,额定电压10KV及以下的电力系统中。与高压并联电容器组并联连接,当电容器组与系统断开后,能在5S内将电容器组上的剩余电压降至安全电压。在正常运行时,二次绕组可以做电压指示,用户如有特殊要求时,亦可带剩余电压绕组,起到继电保护作用。

二、技术参数

a、FDGE9放电线圈符合标准DL/T653-1998
b、负荷功率因数:COSΦ=0.8(滞后)
c、额定电压比、准确级及额定二次输出、放电容量、额定绝缘水平见表
d、用户如有特殊要求,可与本公司协商后确定

型号 额定电压比 额定二次输出 放电容量kvar 额定绝缘水平
0.2 0.5 1 6P
FDGE9/6.6√3-1.7-1 6.6/√3/0.1
6.6/√3/0.1/0.1/3
20 50 100 100 1700 7.2/32/60
FDGE9/7.2/√3-1.7-1 7.2/√3/0.1
7.2/√3/0.1/0.1/3
1700
FDGE9/11/√3-1.7-1 11/√3/0.1
11/√3/0.1/0.1/3
1700 12/42/75
FDGE9/11/√3-2.5-1 2500
FDGE9/11/√3-3.4-1 3400
FDGE9/12/√3-1.7-1 12/√3/0.1
12/√3/0.1/0.1/3
1700 12/42/75
FDGE9/12/√3-2.5-1 2500
FDGE9/12/√3-3.4-1 3400

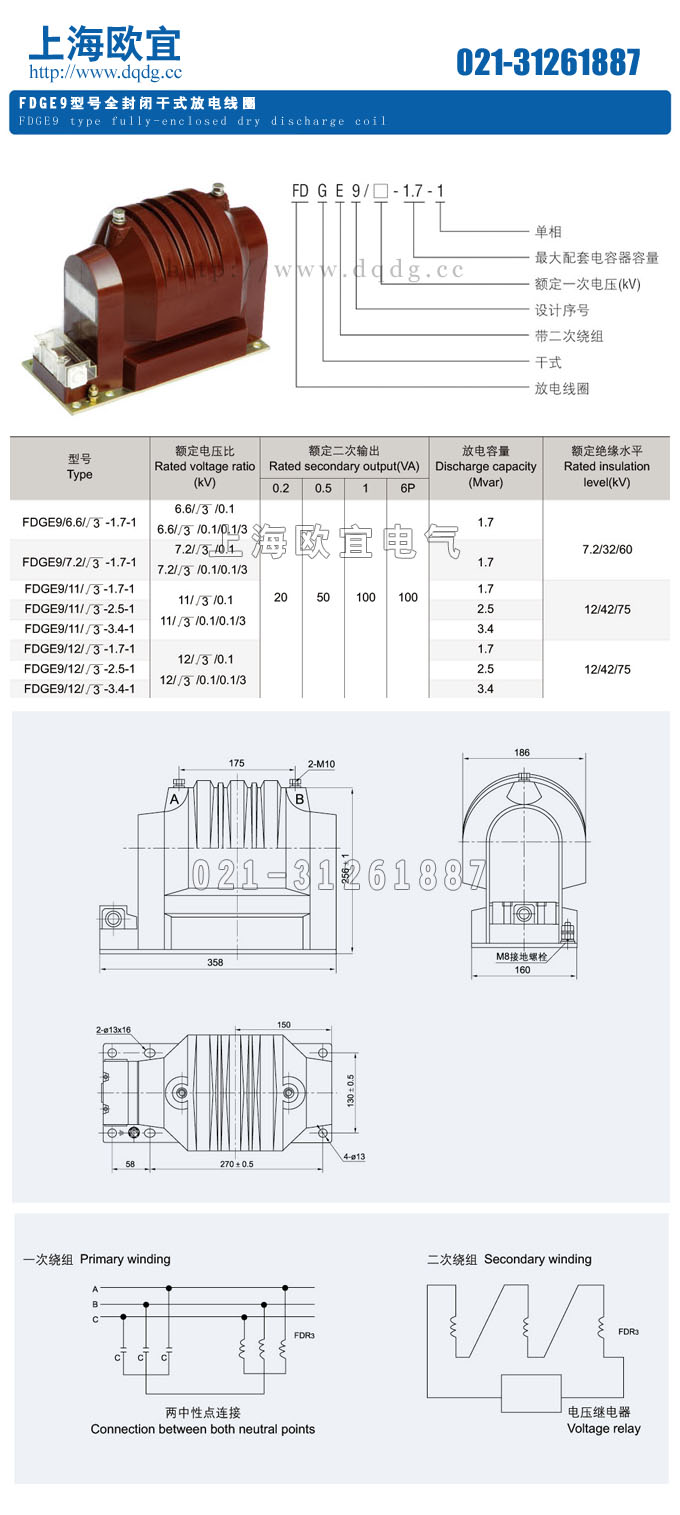

三、FDGE9放电线圈技术参数、型号含义、外形及安装尺寸、与电容器(组)连接方式

产品名称:FDGE9放电线圈



型号:FDGE9

声明:这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页FDGE9放电线圈的信息仅供参考,如有改动不另行通知。订购前请来电咨询,我们有专业人士为您选型。 另外可根据客户需求,订制非标产品。
