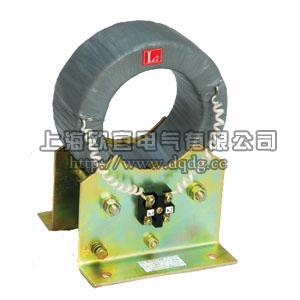

LJ-7零序电流互感器

一、概述

LJ-7零序电流互感器为户内型产品，供接地电流系统中发电机、同期调相机或电动机的接地保护用。与本型电流互感器连用的继电器为 DD-11/0.2型，当保护范围内有接地故障时，故障电流通过电缆在互感器二次回路中产生 零序电流使继电器动作。

二、结构简介

该型零序电流互感器导磁材料采用经退火处理的环型铁芯;得以在一次零序电流一但达到整定电流,二次准确输出电流供继电器动作,以达到保护的目的。

三、LJ-7型技术参数

配套继电器型号	继电器线圈连接方式	继电器刻度值(mA)	一次零序电流(A)	二次总阻抗(欧姆)
DJ11/0.2	并接	100	6-10	小于10(欧姆)

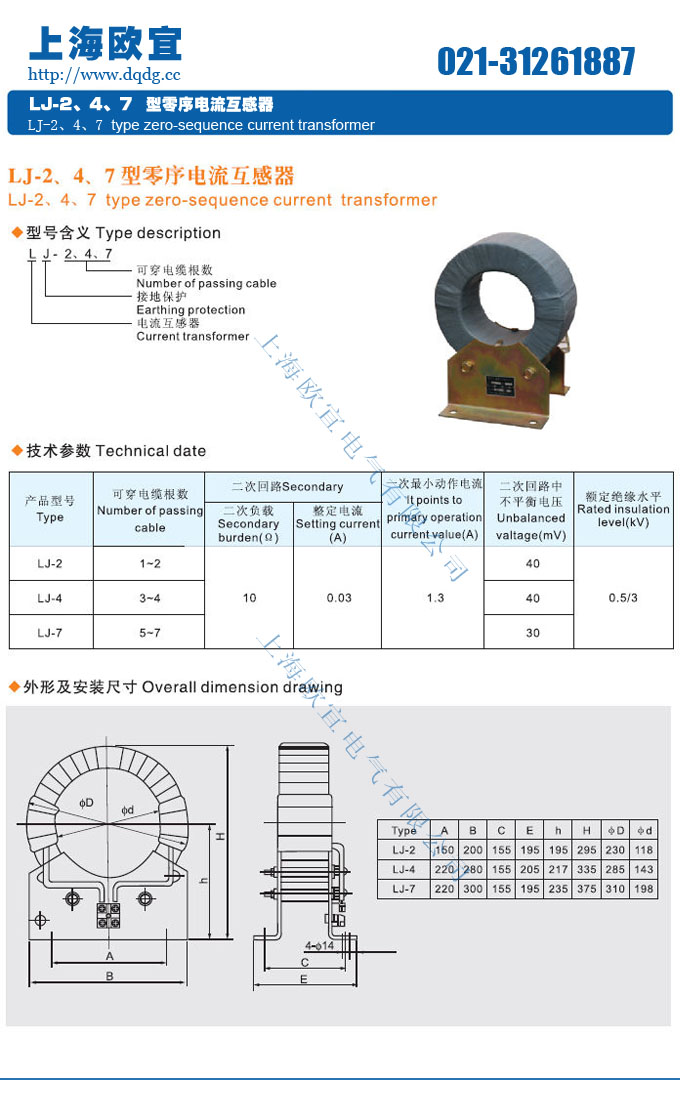

四、LJ-7零序电流互感器外形及安装尺寸图

产品名称：LJ-7零序电流互感器



型号：LJ-7

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LJ-7零序电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
本文地址：http://www.dqdg.cc/LJ-7-123.html
