描述

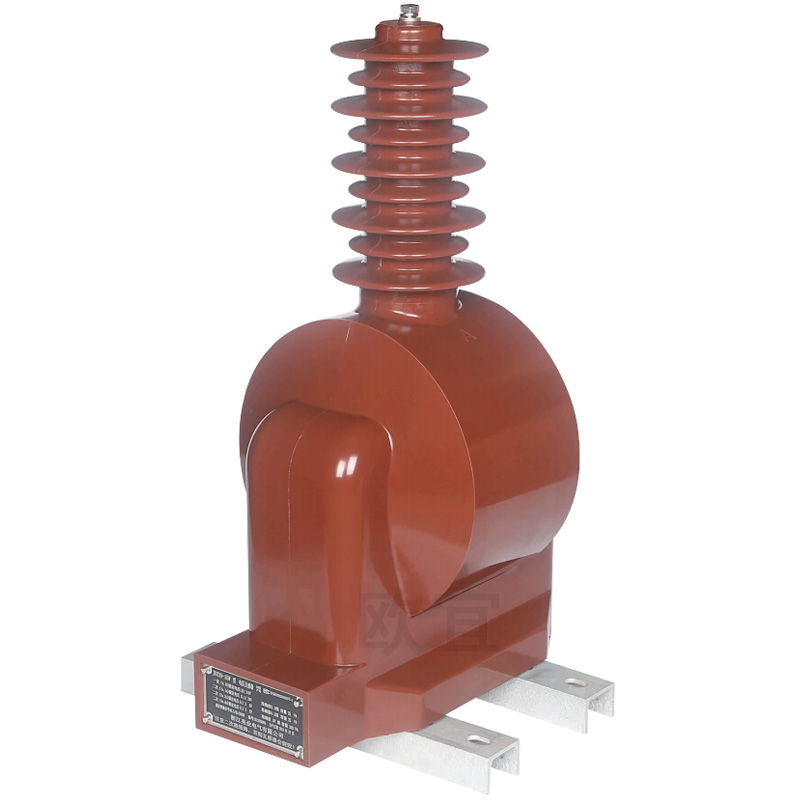

JDZXW-35 系列 35kV JDZXW-35R户外电压互感器
环氧树脂全封闭浇注 · 适用于计量/测量/保护 · JDZXW-35R内置熔断器 | 高原型 | 防污型
熔断器
二次出线盒
全封闭环氧树脂浇注体 | 爬电距离加大型(W)可选
▲ JDZXW-35R结构示意图（带熔断器及全封闭浇注）
产品概述
JDZXW-35系列电压互感器专为35kV中性点不接地或经消弧线圈接地的电力系统设计，采用户外环氧树脂全封闭浇注结构。作为电能计量、电压监测及继电保护的核心设备，可将35kV高电压转换为标准的100V或100/√3V低压信号。本系列覆盖市场高搜索量型号：JDZXW-35（基础型）、JDZXW-35R（一次侧内置限流熔断器）、JDZXW2-35(GY) 高原型（海拔4000m）、JDZXW3-35 紧凑迭代型，以及防污加强型JDZXW-35W、高原改进JDZXW-35G、高绝缘JDZXW-35Q等。产品抗紫外线、耐老化、免维护，适用于户外变电站、风电场、铁路牵引站及工矿企业。
型号体系与搜索热度排序
根据用户真实检索行为及行业平台数据，我司JDZXW-35 搜索量位居首位（通用性强，需求量最大）；其次是JDZXW-35R（带熔断器安全型，用户常搜“JDZXW-35R 35kV 带熔断器电压互感器价格”）；第三位JDZXW2-35(GY)（高原专用，同时涵盖“JDZXW2-35G”、“高原型电压互感器”）；以及JDZXW3-35、JDZXW-35W（污秽等级IV）。此外用户也常查找JDZXW-35Q、JDZXW4-35，甚至相似替代型号JDZW-35、JDZX9-35。以下按搜索量排序为您列出核心型号，方便快速定位：
- JDZXW-35 — 标准型，35kV户外计量保护，爬距≥25mm/kV
- JDZXW-35R — 内置熔断器型，一次短路保护，提升系统安全
- JDZXW2-35(GY) — 高原型，适用于海拔2000~4000米，外绝缘加强
- JDZXW3-35 / JDZXW4-35 — 优化磁路结构，轻量化设计
- JDZXW-35W — 防污型，爬电比距≥35mm/kV，适用重污秽环境

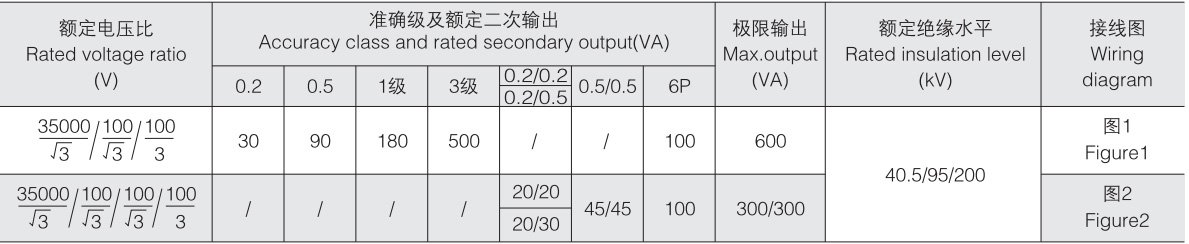

主要技术参数
| 项目 | 技术指标 |
|---|---|
| 额定一次电压 | 35/√3 kV |
| 额定二次电压 | 0.1/√3 kV (计量/测量) ; 0.1/3 kV (剩余绕组) |
| 准确级组合 | 0.2 / 0.5 / 3P / 6P （0.2S级可定制） |
| 额定容量 (VA) | 30 / 50 / 80 / 120 (根据准确级) |
| 额定绝缘水平 | 40.5 / 95 / 185 kV (工频/雷电冲击) |
| 爬电比距 | 标准型≥25 mm/kV；W型≥35 mm/kV |
| 防护等级 | IP65 (整体浇注密封) |
| 环境温度 | -40℃ ~ +50℃ |
| 海拔高度 | 标准≤2000m；GY型≤4000m |
| 一次熔断器(仅R型) | 额定电流0.5A/1A，遮断容量50kA |
核心功能与设计亮点
耐紫外线、防潮、阻燃，30年免维护
线性度优异，抗谐波饱和能力强
计量+测量+开口三角，灵活匹配不同负载
GY型加长伞裙，W型抗盐雾积污
一次侧短路故障快速切断，防事故扩大
特别是JDZXW-35R，解决了传统户外PT一次熔断器外置易腐蚀的问题，熔断器密封于环氧树脂内并配有更换指示，深受箱变及环网柜用户青睐。根据长尾搜索“JDZXW-35R 带熔断器 接线图”需求，请参考产品说明书中二次端子：1a-1b计量，2a-2b测量，da-dn为剩余电压绕组，一次侧N端直接接地或经消谐器接地。

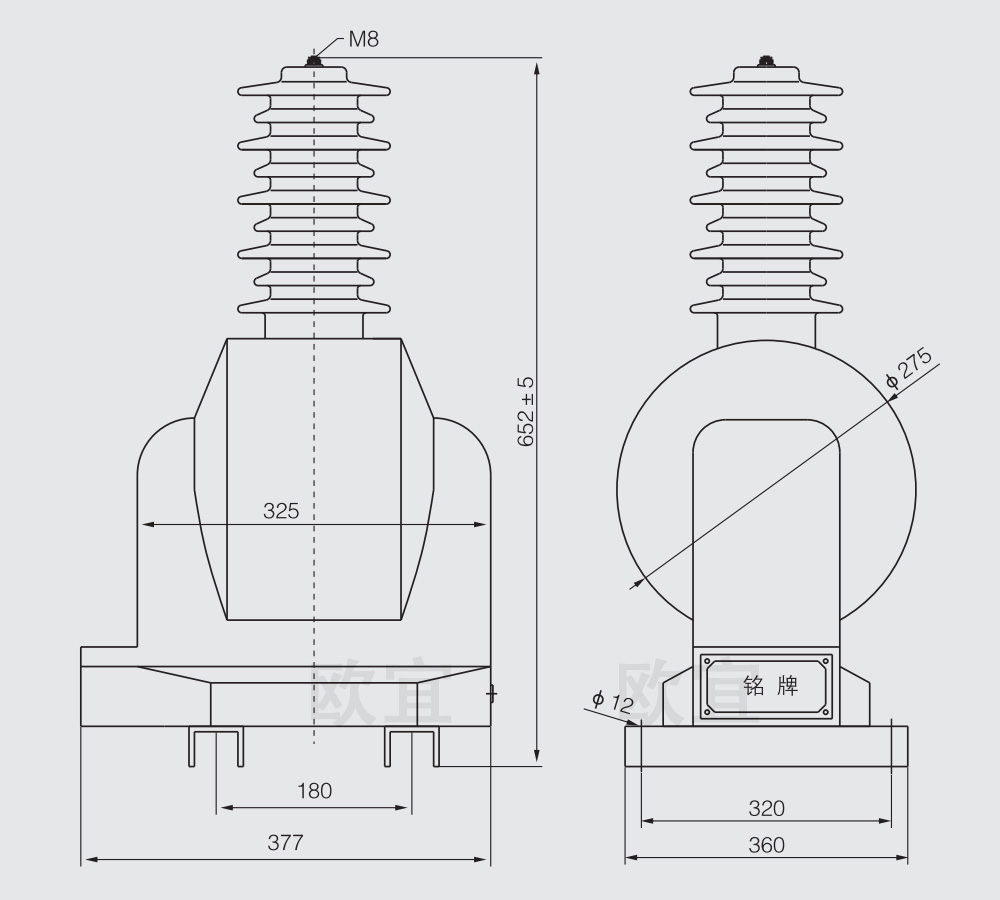

外形及安装尺寸参考 (单位：mm)
| 型号 | 长(L) | 宽(W) | 高(H) | 安装孔距 |
|---|---|---|---|---|
| JDZXW-35 | 380 | 320 | 410 | 300×260 |
| JDZXW-35R | 420 | 350 | 450 | 340×290 |
| JDZXW2-35(GY) | 400 | 340 | 465 | 320×300 |
| JDZXW3-35 | 365 | 315 | 390 | 290×260 |
注：实际供货以图纸为准，支持非标定制。高原型因加长伞裙高度增加约15~25mm，防污型爬距加长。

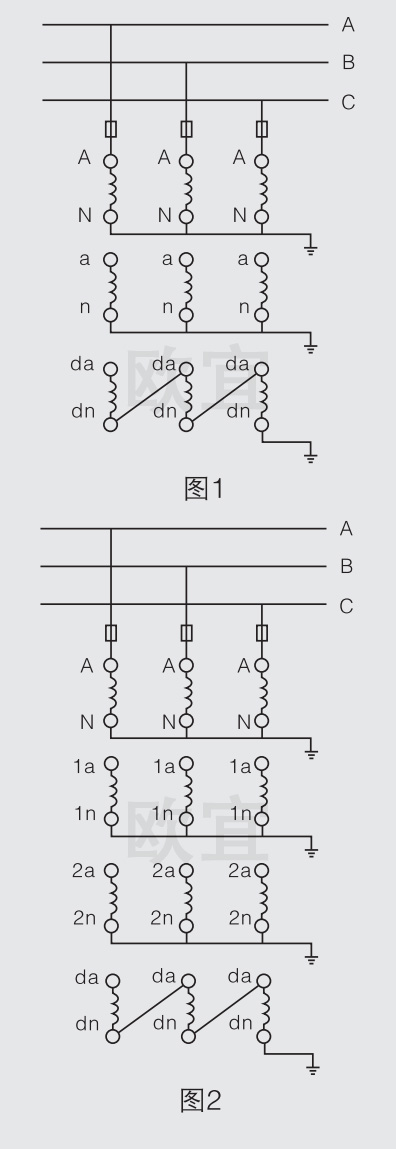

接线图
典型应用场景与长尾关键词匹配
- 35kV户外变电站计量柜 → 用户常搜索“JDZXW-35 35kV 户外电压互感器 价格”、“JDZXW-35 变比 35/√3/0.1/√3/0.1/3”
- 风力发电及光伏升压站 → 关注“JDZXW-35W 耐紫外线耐老化 户外电压互感器”、“全封闭防潮性能”
- 高海拔矿山及西部电气化铁路 → 高频查询“JDZXW2-35(GY) 高原型 电压互感器 4000m”、“JDZXW-35G 高原改进型”
- 老旧变电站改造替换 → 搜索“JDZXW-35 替代型号”、“JDZX9-35互换”、“JDZW-35差异对比”
- 石化/水泥厂等高污秽区 → 精确长尾“JDZXW-35W 防污型 爬电距离 35mm/kV”、“IV级污秽电压互感器”
安装及运维注意事项
- 安装前核对一次额定电压与系统电压一致，二次侧严禁短路（尤其计量回路）。
- JDZXW-35R更换熔断器必须选用相同规格（额定电流0.5A/1A，分断能力≥50kA），并注意密封圈复位。
- 高原型GY产品需保证套管对地距离符合加强绝缘要求，建议每两年清理一次伞裙积污。
- 运行中如发现异常谐振，可在开口三角绕组接入消谐电阻，或选用带阻尼绕组的方案。
- 长尾搜索高频词“JDZXW-35 防窃电 电压互感器”——本系列采用防撬二次接线盒及封印，有效防止计量篡改。
质量标准与定制服务
产品可定制通过国家高压电器质量监督检验中心全套型式试验，满足GB/T 20840.3及IEC 60044-2标准。可提供高原试验、凝露试验报告。支持非标变比、多绕组定制（例如0.2S/0.5/3P/6P组合），特殊温区(-50℃)或耐腐蚀涂层亦可定制。常规交货期15~20天，质保三年。近半年来，用户频繁搜索“大连北方JDZXW-35电压互感器”、“泰开PT替代”等，我司产品可实现与原品牌机械尺寸互换，并提供技术支持与CAD图纸。
❓ 关于JDZXW-35系列电压互感器的10个常见问题 (FAQ)
* 本说明书依据现行技术标准编写，持续改进中具体参数以合同技术协议为准。
