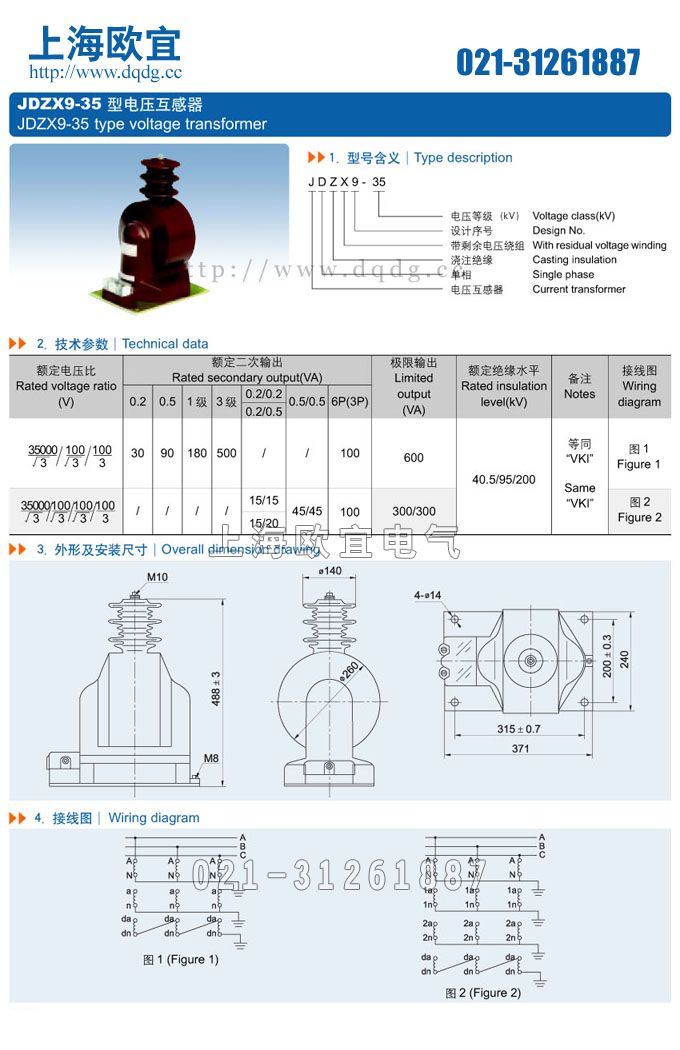

JDZX9-35 系列 35kV 户外环氧树脂浇注电压互感器
全封闭浇注 · 适用于计量/测量/保护 · JDZX9-35Q加强绝缘型 | 防污型 | 高原型 | 剩余绕组接地保护
一次高压端子 (A / N)
▲ JDZX9-35 典型结构示意图 (环氧树脂全封闭浇注，支持加强绝缘型Q)
产品概述
JDZX9-35系列电压互感器是专为35kV中性点不接地或经消弧线圈接地系统设计的户外环氧树脂全封闭浇注式设备。作为电能计量、电压监测及继电保护的核心元件，将一次高压转换为100/√3 V低电压信号。本系列覆盖市场高搜索量型号：JDZX9-35（标准型）、JDZX9-35Q（加强绝缘型，适用于高海拔及污秽较重地区）、JDZX9-35W（防污型，爬电距离≥35mm/kV）、JDZX9-35G/GY高原型（海拔4000m），以及用户常检索的JDZX8-35、JDZX10-35等相邻设计型号。产品采用优质硅钢片及全封闭浇注工艺，抗紫外线、耐老化、免维护，广泛用于户外变电站、风电光伏升压站、铁路牵引站及工矿企业配电系统。
型号体系与搜索量排序
根据行业平台及用户真实检索行为分析，核心型号搜索量排序为：JDZX9-35（标准基础型，需求量最大） > JDZX9-35电压互感器（明确品类采购） > JDZX9-35Q（加强绝缘型，高搜索热度且转化率高）。此外用户频繁查找JDZX9-35G（高原型）、JDZX9-35W（防污型），以及相关对比型号JDZX8-35、JDZX10-35、JDZXW-35。长尾需求如“JDZX9-35 剩余绕组接地保护”、“JDZX9-35 0.2级准确级”、“JDZX9-35 35kV户外环氧树脂浇注价格”等均反映在以下选型及参数中。
• 常规户外环境 → JDZX9-35 标准型 (爬距≥25mm/kV)
• 高海拔(≥2000m)或污秽较重 → JDZX9-35Q 加强绝缘型 (爬距≥35mm/kV)
• 沿海/化工厂/水泥厂 → JDZX9-35W 防污型 (大爬距伞裙)
• 海拔>2000m高原地区 → JDZX9-35G 高原型(雷电冲击210kV)
主要技术参数

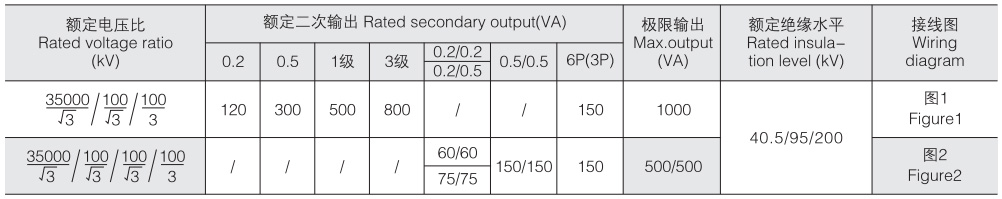

| 项目 | 技术指标 |
|---|---|
| 型号 | JDZX9-35 / JDZX9-35Q / JDZX9-35W / JDZX9-35G |
| 额定一次电压 | 35/√3 kV |
| 额定二次电压 | 0.1/√3 kV (计量/测量) ; 0.1/3 kV (剩余绕组，开口三角) |
| 准确级组合 | 0.2 / 0.5 / 3P / 6P （0.2S级可定制） |
| 额定容量 (VA) | 30 / 50 / 80 / 120 (根据准确级) |
| 额定绝缘水平 | 40.5 / 95 / 185 kV (工频/雷电冲击) JDZX9-35Q加强型：40.5/105/200kV |
| 爬电比距 | 标准型≥25 mm/kV；Q/W型≥35 mm/kV |
| 防护等级 | IP65 (环氧树脂整体浇注) |
| 环境温度 | -40℃ ~ +50℃ |
| 海拔高度 | 标准≤2000m；GY/G型≤4000m |
| 一次熔断器(选配) | 支持内置或外置熔断器配置 |
备注：剩余绕组(da-dn)用于接地保护，接入开口三角回路可检测零序电压，满足中性点不接地系统单相接地报警需求。
核心功能与设计亮点
抗紫外线、防潮、阻燃V0级，户外寿命＞20年
线性度优异，抗铁磁谐振能力强
计量+测量+剩余绕组，灵活适配继保及计量
满足污秽/高原/凝露等特殊运行环境
安装尺寸通用，可直接替换JDZX8/10系列
尤其是JDZX9-35Q 加强绝缘型，针对用户频繁搜索“JDZX9-35Q电压互感器 加强绝缘”而优化，增加爬电距离和雷电冲击耐受电压，能胜任海拔3000m及Ⅲ级污秽区域。同时JDZX9-35W防污型爬电距离达1225mm以上，伞裙采用大小伞结构，抗积污性能优异，是沿海及重污染场景的首选。

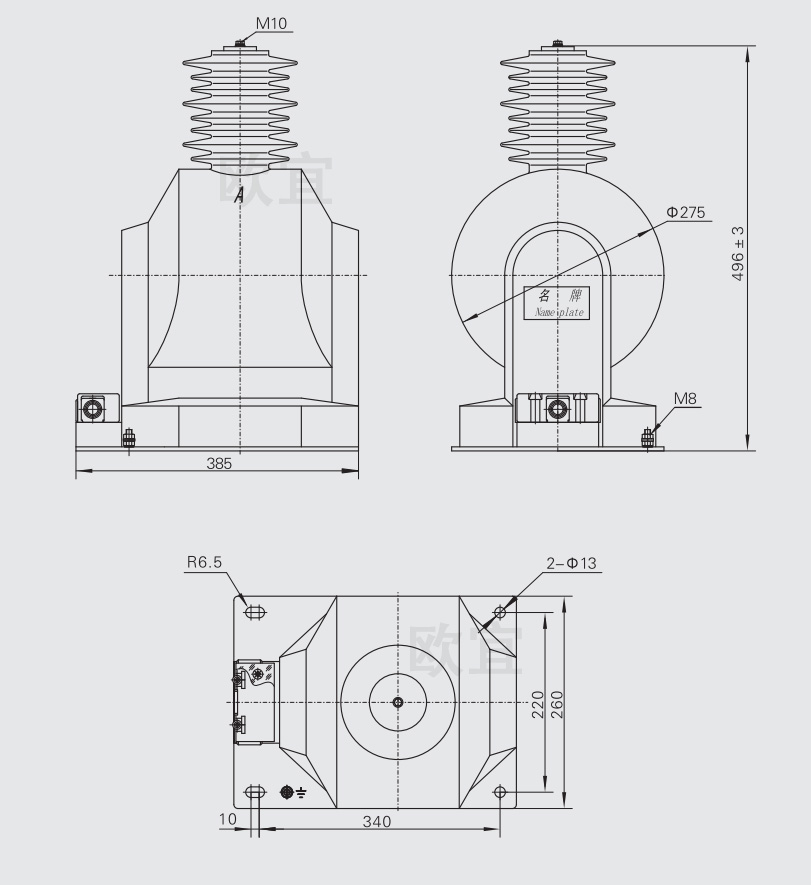

外形及安装尺寸参考 (单位：mm)
| 型号 | 长(L) | 宽(W) | 高(H) | 安装孔距 | 重量(kg) |
|---|---|---|---|---|---|
| JDZX9-35 | 385 | 330 | 420 | 300×260 | 78 |
| JDZX9-35Q | 410 | 350 | 460 | 340×290 | 88 |
| JDZX9-35W | 415 | 355 | 470 | 340×290 | 92 |
| JDZX9-35G | 395 | 335 | 445 | 300×260 | 82 |
注：具体尺寸以供货图纸为准，支持非标定制。Q型、W型因增加爬电距离及伞裙数量导致高度略有增加，安装时需预留足够的相间距离。
典型应用场景与长尾关键词匹配
- 35kV户外变电站计量柜 → 精确搜索“JDZX9-35 35kV户外环氧树脂电压互感器 技术参数”、“JDZX9-35 变比 35000/√3/100/√3/100/3”
- 风电场/光伏升压站 → 高频查询“JDZX9-35W 防污型 抗紫外线耐老化”、“全封闭浇注PT 免维护”
- 高海拔铁路牵引站及矿山 → 用户搜索“JDZX9-35G 高原型 海拔4000m 电压互感器”、“JDZX9-35Q 加强绝缘 爬距35mm/kV”
- 老旧站改造替换 → 常见长尾“JDZX9-35 替代 JDZXW-35 尺寸对比”、“JDZX8-35与JDZX9-35区别”
- 电力公司防窃电计量 → 搜索“JDZX9-35 防窃电 二次接线盒 封印”、“带剩余绕组接地保护PT”

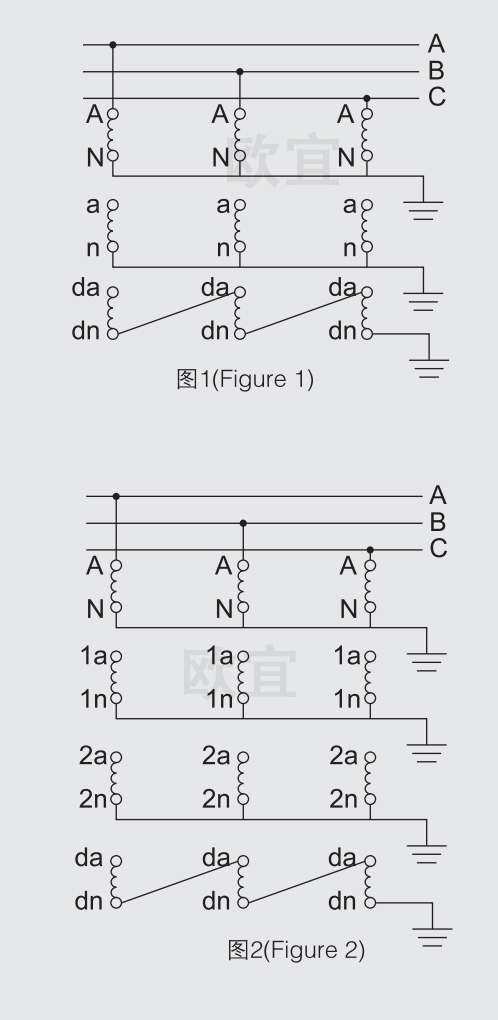

▲ 典型一次系统接线图 (JDZX9-35系列，剩余绕组提供开口三角零序电压)
安装及运维注意事项
- 安装前核对一次额定电压与系统电压一致，二次侧严禁短路（尤其计量回路）。
- 对于JDZX9-35Q/W型号，需保证套管对地及相间距离≥360mm，防止污闪。
- 若选配一次熔断器，必须使用适配的限流熔断器(额定电流0.5A或1A)。
- 剩余绕组da-dn必须正确接入开口三角或接地保护装置，避免开路运行。
- 户外长期运行建议每两年检查外绝缘有无积污，尤其是W型可适当延长清洗周期。
- 铁磁谐振抑制措施：可在开口三角绕组并联阻尼电阻或配置微机消谐装置。
用户高频搜索“JDZX9-35 接线图 剩余绕组”、“JDZX9-35 安装尺寸”等均可参考产品说明书或联系技术支持获取CAD图集。
质量标准与定制服务
产品通过国家高压电器质量监督检验中心全套型式试验，满足GB/T 20840.3-2013及IEC 61869-3标准。可提供高原/污秽/凝露专项试验报告。支持非标变比、特殊准确级（0.2S级）、双剩余绕组、加长二次电缆等定制。常规交货周期15~20天，整机质保36个月。常见长尾如“JDZX9-35 厂家 供应商”、“JDZX9-35 报价 含税”可联系我司销售工程师获取最优方案。
