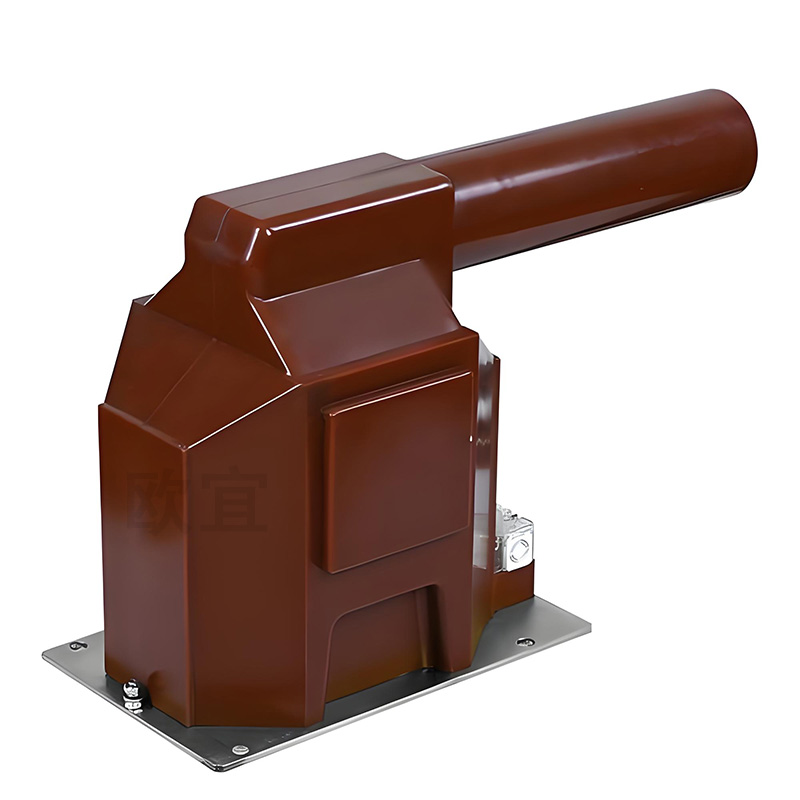

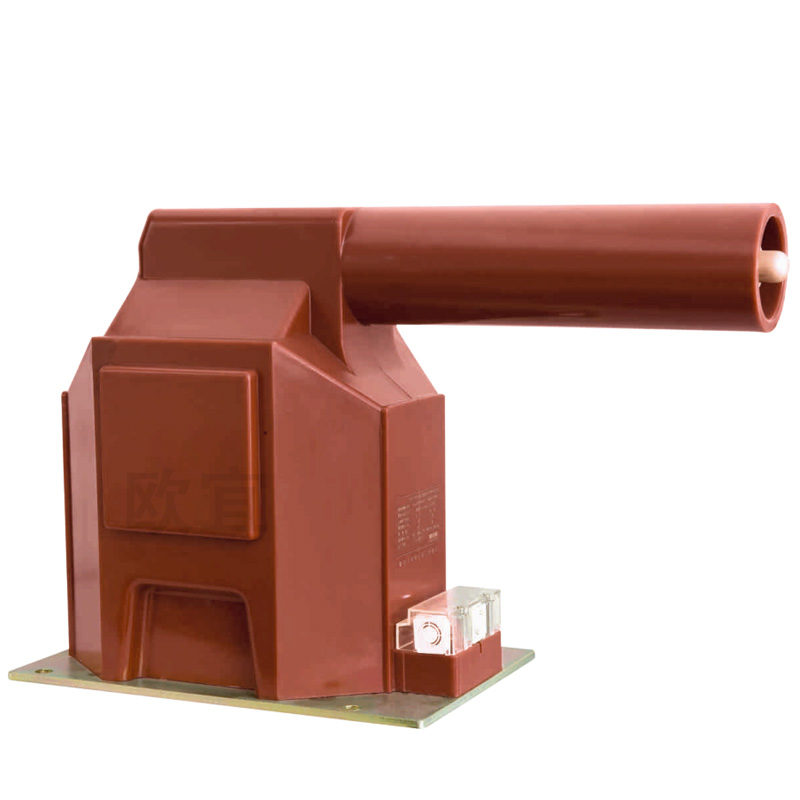

JDZX11-35R 电压互感器

JDZX11-35R电压互感器（JDZX11-35型）产品概述

JDZX11-35与JDZX11-35R属于户内单相环氧树脂浇注式35kV电压互感器，采用全封闭绝缘结构，适用于额定频率50Hz或60Hz、额定电压35kV的交流电力系统中，主要承担电能计量、电压监测与继电保护功能[reference:0]。型号中“R”后缀代表一次侧内置熔断器保护——这是两型产品最本质的差异所在。产品性能符合GB/T 20840.1、GB/T 20840.3及IEC 61869-1、IEC 61869-3标准要求[reference:1]。

本型互感器在设计层面着重解决了有限体积内提高计量精度与降低局部放电量的技术难题，经严格的出厂试验及国家高压电器质量监督检验测试中心的型式试验验证，各项指标均达到设计要求与国家标准的有关规定[reference:2]。

型号含义

• J——电压互感器（首位字母）
• D——单相
• Z——环氧树脂浇注绝缘
• X——带剩余电压绕组
• 11——设计序号
• 35——额定电压等级，35kV
• R——一次侧带内置熔断器保护（JDZX11-35R专有）

电压互感器型号通常由拼音字母及数字组成，各字母代表特定含义[reference:3]。本系列中“R”后缀是选型时的关键区分标识：JDZX11-35需由用户在外部开关柜内自行配置一次熔断器保护；JDZX11-35R则将熔断器直接集成于互感器本体内部，避免了因额外配置熔断器而占用开关柜有效空间的问题[reference:4]。

结构与工作原理

本型电压互感器本质上是一台带铁心的变压器，由一次绕组、二次绕组、剩余电压绕组、铁心及环氧树脂绝缘层组成。当在一次绕组上施加电压U₁时，铁心中产生磁通φ，根据电磁感应定律在二次绕组中产生二次电压U₂。通过调整一、二次绕组的匝数比，可实现不同的一次电压与二次电压比[reference:5]。电压互感器将高电压按比例转换为标准低电压（100V或100/√3V），一次侧接入一次电力系统，二次侧连接测量仪表与继电保护装置[reference:6]。

本型互感器属于电磁式电压互感器，相较电容式电压互感器具有结构简单、抗干扰能力强的特点，适用于35kV及以下中压系统[reference:7]。环氧树脂浇注全封闭结构使其体积小、重量轻，具备优良的防潮防尘性能，适宜在开关柜内任意方向安装[reference:8]。

技术参数

通用技术参数

• 产品型号：JDZX11-35 / JDZX11-35R
• 额定频率：50Hz 或 60Hz
• 执行标准：GB/T 20840.1、GB/T 20840.3 及 IEC 61869-1、IEC 61869-3
• 额定绝缘水平：40.5/95/200 kV
• 表面爬电距离：≥660 mm（满足户内污秽等级要求）
• 一次熔断器：JDZX11-35R配用XRNP□-35型，额定电流0.5A，开断能力50kA
• 局部放电量：在1.2倍最高工作电压（约37kV）下，局部放电量≤10pC
• 重量：约65 kg
• 环境温度范围：-5℃ 至 +40℃

变比参数

本系列产品提供多种额定电压比（变比）配置，适应不同二次回路需求。常见变比形式包括：

• 双绕组型（带剩余电压绕组）：35/√3 / 0.1/√3 / 0.1/3 kV
• 三绕组型（带剩余电压绕组）：35/√3 / 0.1/√3 / 0.1/√3 / 0.1/3 kV

通俗理解：一次侧接35/√3≈20.2kV（相对地电压），主二次绕组输出0.1/√3≈57.7V，剩余电压绕组输出0.1/3≈33.3V，满足不同仪表与保护装置的输入要求。电压互感器将高电压按比例转换为低电压，一次侧接在一次系统，二次侧接测量仪表、继电保护等[reference:9]。

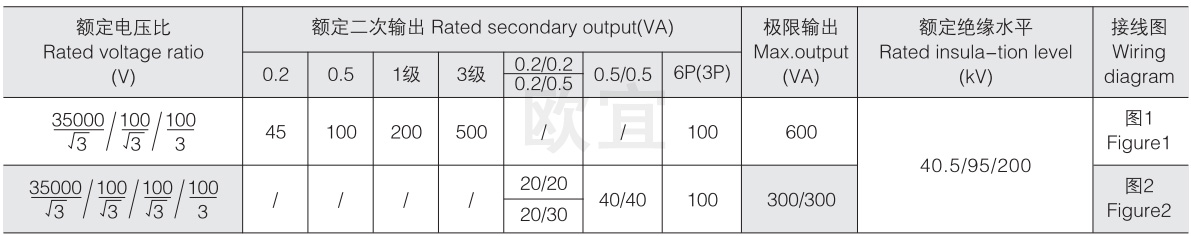

准确级组合与额定输出

准确级是电压互感器在规定的使用条件下，电压误差和相位差的限值等级。JDZX11-35R在各类准确级下的额定二次输出能力如下[reference:10]。计量绕组推荐选用0.2级以获得最高精度，保护绕组宜选6P级（或3P级）以保证故障状态下不失真地传递电压信号。

注：若用户所需参数超出上述标准范围，可与厂家协商定制。6P(3P)表示保护用准确级，3P与6P分别对应3%和6%的电压误差限值。

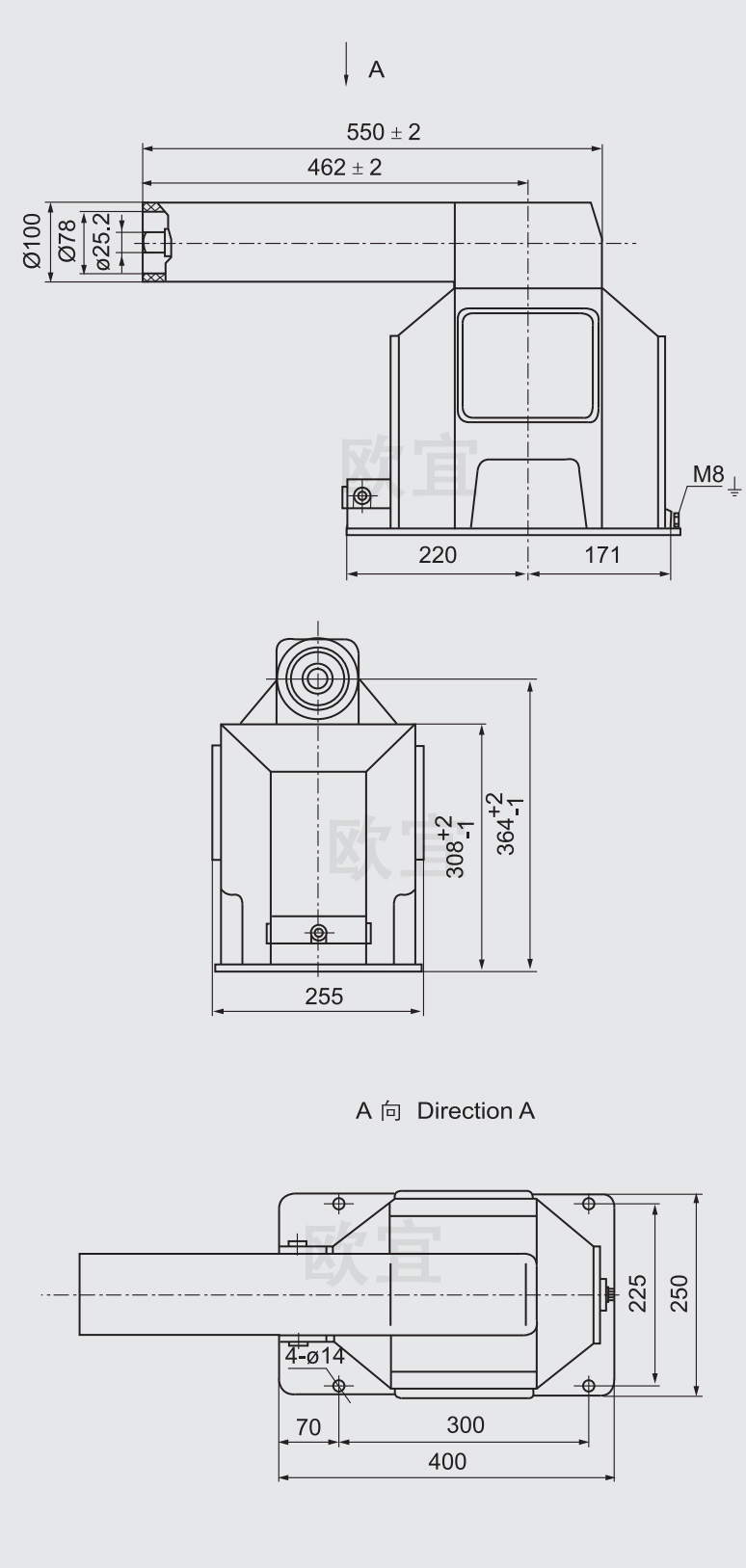

外形尺寸与安装尺寸

JDZX11-35R电压互感器为环氧树脂浇注全封闭结构，外形紧凑，可安装于35kV开关柜的任意合适位置。本产品体积小、抗过电压能力强，一次带有熔断器保护、熔断器装在互感器内部，直接避免因用户配置熔断器浪费开关柜的有效空间[reference:11]。

典型外形及安装尺寸如下（各厂家产品可能存在细微差异，实际安装前请以随附的产品图纸为准）：

• 整体高度：约 510 mm
• 底座长度：约 390 mm
• 底座宽度：约 220 mm
• 安装孔距（长向）：约 340 mm
• 安装孔距（宽向）：约 150 mm
• 安装螺栓规格：M12
• 重量：约 65 kg
• 一次端子：顶部出线，适配高压电缆连接
• 二次端子：侧面出线盒，配有金属保护罩，可有效防止触电与窃电

互感器底座设有安装孔，用M12螺栓与开关柜底板或安装横梁固定即可。安装时应确保互感器垂直放置，周围留有足够的绝缘距离及散热空间。

接线图与接线说明

基本接线方式

JDZX11-35R电压互感器一次侧A端接高压线路，N端（中性点）接地。二次侧包含两组或三组绕组：主二次绕组（a₁-n₁）用于计量/测量，剩余电压绕组（da-dn）用于零序电压检测与接地保护。

三台组合接线（YNyn△接法）

在35kV中性点不接地或经消弧线圈接地的系统中，三台JDZX11-35R通常按以下方式组合使用：

1. 三台互感器的一次侧分别接至A、B、C三相，一次中性点N端统一接地。
2. 三台互感器的主二次绕组（a₁-n₁）按星形接法引出，用于接入电压表、电能表等计量装置。
3. 三台互感器的剩余电压绕组（da-dn）按开口三角形接法串联，开口处接入电压继电器。正常运行时开口三角两端电压接近于零；当系统发生单相接地故障时，开口处出现零序电压，驱动继电器动作报警或跳闸。

二次接线注意事项

• 二次回路严禁短路。因为电压互感器本身阻抗很小，一次侧是恒定电压源，若二次侧发生短路，在恒定电压作用下二次线圈中将产生极大的短路电流，短时间内即可能烧毁互感器绕组，甚至引发火灾或导致距离保护等装置误动作[reference:12]。
• 二次侧应配置适当的熔断器或小型断路器作为后备保护。
• 所有二次回路接线完成后，务必核对极性，确保计量与保护装置正常工作。
• 二次出线端子盒配有金属保护罩，接线完毕后应及时盖好并密封。

一次熔断器保护

JDZX11-35R的核心特征在于一次侧内置熔断器保护。该设计将保护元件与互感器本体一体化，熔断器直接封装在环氧树脂浇注体内部的一次回路中，避免了用户在开关柜内另行布置熔断器所导致的空间浪费与接线复杂度[reference:13]。熔断器的熔断电流与互感器短路承受能力精确匹配，当电网出现故障导致一次电流异常增大时，熔断器可迅速动作，有效保护互感器不致烧毁[reference:14]。

配用熔断器规格

• 型号：XRNP□-35型（电压互感器保护用高压限流熔断器）
• 额定电压：35kV（实际适用3.6~40.5kV系统）
• 熔体额定电流：0.5A
• 额定开断能力：50kA
• 执行标准：GB 15166.2及IEC 60282-1

XRNP型熔断器采用插入式结构，适用于户内交流50Hz~60Hz、额定电压3.6~40.5kV的电力系统，作为电压互感器的过载及短路保护之用[reference:15]。JDZX11-35不带内置熔断器，用户需在开关柜高压室内自行配置同规格的XRNP-35型熔断器来提供一次侧过流与短路保护。

熔断器更换步骤

当JDZX11-35R的内置熔断器因电网故障熔断后，可按照以下步骤进行更换（操作前务必确认高压侧已完全断电并可靠接地）：

1. 确认断电：断开高压开关柜出线侧断路器，确认一次回路已从系统中隔离。用高压验电器确认无电压后，挂接接地线。
2. 拆卸熔断器仓盖：使用专用工具拧下熔断器仓的紧固螺栓，打开仓盖。操作时注意防止异物落入熔断器仓内。
3. 取出已熔断的熔断器：用绝缘夹具将已熔断的旧熔断器从仓内取出。操作时应佩戴绝缘手套，避免手部直接接触内部带电部件。
4. 检查熔断器仓：目视检查仓内触头及绝缘件是否完好，如有烧灼痕迹需先清理或更换相关部件。
5. 装入新熔断器：取用同规格的XRNP-35型熔断器（0.5A/50kA），对准触头座插入并推紧，确保两端接触可靠。
6. 复原并测试：装回熔断器仓盖，紧固螺栓。用万用表或绝缘电阻表确认一次回路已恢复正常导通，绝缘电阻合格后方可重新送电投运。

重要提醒：仅允许使用同型号、同规格的熔断器进行更换。严禁使用非原厂规格或额定电流不匹配的替代品。更换过程中应严格遵守《国家电网公司电力安全工作规程》的相关作业要求。更换完毕后，建议在送电后进行二次电压测量，确认互感器工作正常。

试验项目

按照GB/T 20840.1及GB/T 20840.3的规定，本型电压互感器应按规定周期进行例行试验与型式试验，确保其长期安全可靠运行[reference:16]。

例行试验（出厂试验）

• 外观检查与密封性检查
• 绕组直流电阻测量
• 绝缘电阻测量（一次对地、二次对地、一次对二次）
• 介质损耗因数（tanδ）及电容量测量（35kV及以上电压等级）
• 工频耐压试验：一次绕组对地及二次绕组间施加95kV工频电压，持续60s，无击穿、无闪络
• 感应耐压试验
• 局部放电试验：在37kV试验电压下，局部放电量≤10pC
• 电压比误差试验与相位差试验
• 励磁特性测量
• 极性检查

型式试验

• 雷电冲击电压试验：每个极性冲击10次，试验电压200kV（峰值）
• 温升试验
• 短路承受能力试验
• 外壳防护等级试验

运输与储存

• 互感器在运输过程中应使用专用包装箱妥善固定，避免剧烈震动与碰撞。
• 产品应储存在干燥、通风良好的室内环境中，环境温度宜保持在-25℃至+55℃之间，相对湿度不超过85%。
• 储存期间应定期检查包装是否完好，防止受潮、积尘或虫鼠啃咬。避免与腐蚀性化学品同库存放。
• 开箱时如发现包装破损或产品外观异常，应立即联系厂家处理，切勿擅自通电使用。
• 长期储存后投运前，建议先测量绝缘电阻并合格后再送电。

常见问题（FAQ）

1. JDZX11-35与JDZX11-35R的主要区别是什么？

两型产品在电气参数（变比、准确级、绝缘水平）上完全一致，核心区别在于一次保护方式。JDZX11-35不带内置熔断器，用户需在开关柜高压室内自行配置一次熔断器；JDZX11-35R后缀“R”表示一次侧内置熔断器保护，熔断器封装在互感器内部，既节省了开关柜空间，又省去了用户另行配置熔断器的工序[reference:17]。R型熔断器更换也更加便捷，可直接打开熔断器仓进行操作[reference:18]。选型建议：新建项目或改造工程中优先选用JDZX11-35R以简化开关柜设计与运维；若开关柜已预留独立熔断器位置，JDZX11-35也是成熟的选择。

2. JDZX11-35R的变比具体是多少？

额定电压比（变比）为 35/√3 / 0.1/√3 / 0.1/3 kV，即一次侧输入35/√3≈20.2kV时，主二次绕组输出0.1/√3≈57.7V，剩余电压绕组输出0.1/3≈33.3V[reference:19]。部分三绕组版本还存在35/√3/0.1/√3/0.1/√3/0.1/3的变比配置，适用于需同时进行测量、计量与保护的多功能场景。

3. 准确级0.2、0.5、3级和6P分别表示什么含义？

准确级反映电压互感器在规定工作条件下的测量精度[reference:20]：

• 0.2级：电压误差限值±0.2%，相位差限值±10′，适用于高精度电能计量（关口表）。
• 0.5级：电压误差限值±0.5%，相位差限值±20′，适用于普通电能计量与电压监测。
• 1级：电压误差限值±1.0%，相位差限值±40′，适用于一般性电压监测。
• 3级：电压误差限值±3.0%，无相位差要求，适用于对精度要求不高的场合。
• 6P（3P）：保护用准确级。6P表示电压误差限值±6%、相位差限值±240′；3P表示±3%和±120′。保护级在系统故障时能保证在规定误差范围内传递电压信号，确保继电保护装置正确动作。

4. 什么是极限输出？

极限输出是指在规定的条件下，电压互感器能够持续提供的最大二次输出容量（单位为VA），此时互感器仍能满足温升限值要求，但准确级已不作保证。JDZX11-35R的极限输出为600VA[reference:21]。极限输出参数主要用于校核互感器在二次侧接入较多负载时的带载能力，若二次回路总负载超出极限输出，互感器将过热甚至损坏，因此设计二次回路时必须核算负载容量。

5. 电压互感器二次侧为什么严禁短路？

电压互感器本身内阻抗很小，一次侧连接的是恒定电压源。一旦二次侧发生短路，在恒定电压驱动下，二次绕组中将产生远超额定值的巨大短路电流，短时间内即会烧毁互感器绕组，严重时还可能引发火灾或导致距离保护等装置误动作，危及一次系统安全运行[reference:22]。因此二次回路必须配置熔断器或小型断路器作为后备保护，接线完毕后应仔细检查确认不存在短路隐患[reference:23]。

6. JDZX11-35R的内置熔断器如何更换？

熔断器更换操作需在确认高压侧已完全断电并可靠接地后进行。先用专用工具打开熔断器仓盖，用绝缘夹具取出已熔断的旧熔断器，检查仓内触头与绝缘件状态，确认无烧损后装入同型号的XRNP-35型新熔断器（0.5A/50kA），确保两端接触可靠，然后复原仓盖并紧固螺栓。用绝缘电阻表确认一次回路绝缘合格后方可重新送电。

7. 三台JDZX11-35R如何组合接线？

在35kV中性点不接地或经消弧线圈接地系统中，典型的接线方案为YNyn△接法。三台互感器一次侧分别接A、B、C三相，一次中性点N统一接地。三台的主二次绕组按星形接法引出用于计量与测量。三台的剩余电压绕组按开口三角形接法串联，开口处接入电压继电器用于零序电压检测与接地故障报警。正常运行时开口处电压接近于零；一旦发生单相接地故障，零序电压出现并驱动继电器动作。

8. JDZX11-35R应该安装在什么位置？

JDZX11-35R为户内产品，应安装在35kV开关柜的高压室内。安装位置应干燥通风，环境温度保持在-5℃至+40℃，相对湿度不超过85%，周围无腐蚀性气体和导电尘埃。互感器通过底座安装孔用M12螺栓固定在开关柜底板或横梁上，可竖直安装于任意合适位置。安装时应注意在互感器四周保留足够的绝缘距离及散热空间。

9. JDZX11-35与JDZX11-35R价格差异大吗？如何获取厂家最新报价？

JDZX11-35R因集成了内置熔断器保护，制造成本略高于不带熔断器的JDZX11-35，但考虑到用户可省去开关柜内独立熔断器及相应布线与安装工时，综合成本往往相当甚至更低。不同厂家、不同订货量、不同准确级配置下的价格存在差异。如需获取最新JDZX11-35R厂家报价，建议直接联系各大互感器生产厂家，提供准确级组合及订货数量以获取正式报价。

10. 电压互感器与电流互感器在运行中有哪些不同的注意事项？

两者的运行禁忌恰好相反：电压互感器二次侧严禁短路，因为其内阻抗小、一次侧为电压源，一旦短路将产生极大短路电流烧毁互感器[reference:24]。电流互感器二次侧则严禁开路，因为其一次侧为电流源，二次侧一旦开路将感应出极高电压，危及人身与设备安全[reference:25]。运维人员在对互感器二次回路进行检修或试验时，务必牢记这一关键差异：处理电压回路谨防短路，处理电流回路谨防开路。

免责声明

本说明书中提供的所有技术参数、外形尺寸、接线方式等信息均为基于公开资料的典型参考值。不同厂家、不同批次的产品可能存在差异。实际选用和安装前，请务必以厂家随附的正式产品图纸、出厂试验报告及使用说明书为准。如用户有非标定制需求（特殊变比、特殊准确级组合、特殊安装尺寸等），可与互感器生产厂家协商定制。
