描述
一、产品概述 JDG-0.5电压互感器 (JDG1-0.5型单相、干式、低压 660V 380V 220V)
JDG-0.5 JDG1-0.5电压互感器为单相、户内、干式产品，使用时单台或二台一组，二台一组时为V/V连接，适用于额定频率50Hz或60Hz，额定电压为0.5kV电力系统中作电能计量、电压测量和继电保护用。
二、使用条件
1.海拔高度不超过1000米；
2.周围环境温度不高于+40℃，不低于-5℃；
3.周围空气的相对湿度不大于85%（20℃）；
4.本产品已通过直接振动试验，能承受住相当于里氏九级裂度，加速度为0.4g正弦三波的耐损。
三、结构简介
JDG-0.5互感器为干式，外铁芯结构，绕组为经过浸漆处理，使产品不受潮。JDG1-0.5型产品铁芯采用优质硅钢片叠装而成。JDG1-0.5产品铁芯采用优质硅钢片制成C形。产品体积小、重量轻，安装仅占有限空间。一次绕组引出线端子的标志为A、B；二次绕组引出线端子的标志为a、b，均在接线柱上清晰标注。在夹件上的接地标志旁有接地螺栓供接地使用，下部支架供安装用。整体结构紧凑，使用方便。
四、低压电压互感器选型参数表
| 产品型号 | 电压比 | 准确级及输出容量 VA | 极限输出 VA | |||
| 0.2 | 0.5 | 1 | 3 | |||
| JDG-0.5
JDG1-0.5 |
200/100 | 10 | 15 | 30 | 50 | 100 |
| 220/100 | 10 | 15 | 30 | 50 | 100 | |
| 380/100 | 10 | 15 | 30 | 50 | 100 | |
| 660/100 | 10 | 15 | 30 | 50 | 200 | |
| 690/100 | 10 | 15 | 30 | 50 | 200 | |

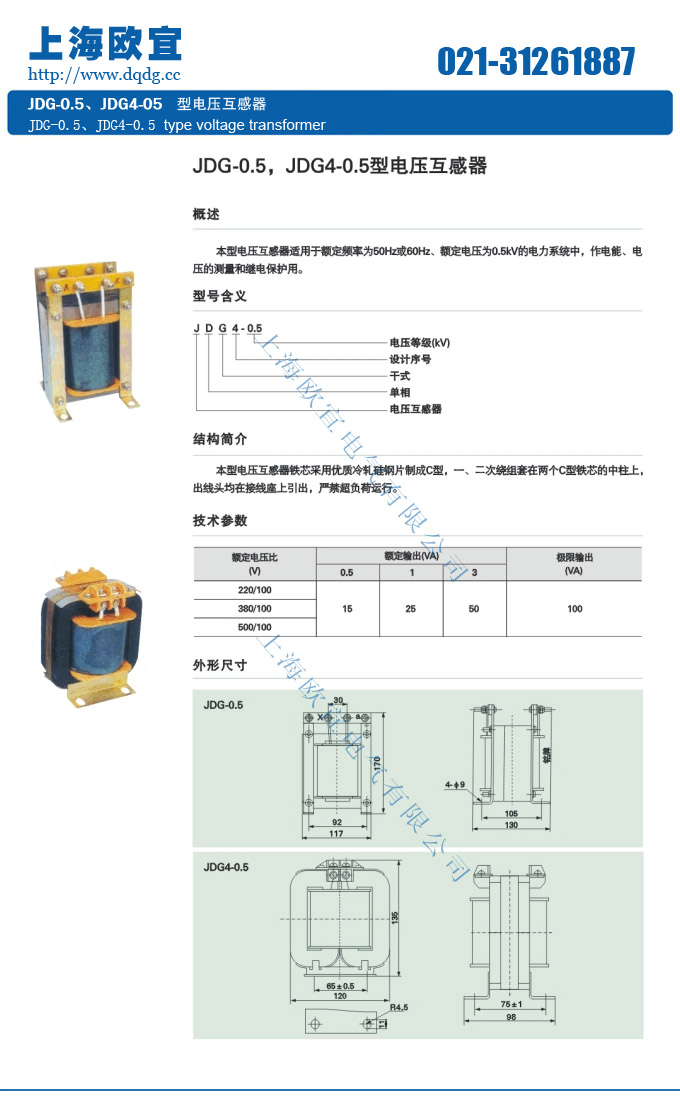

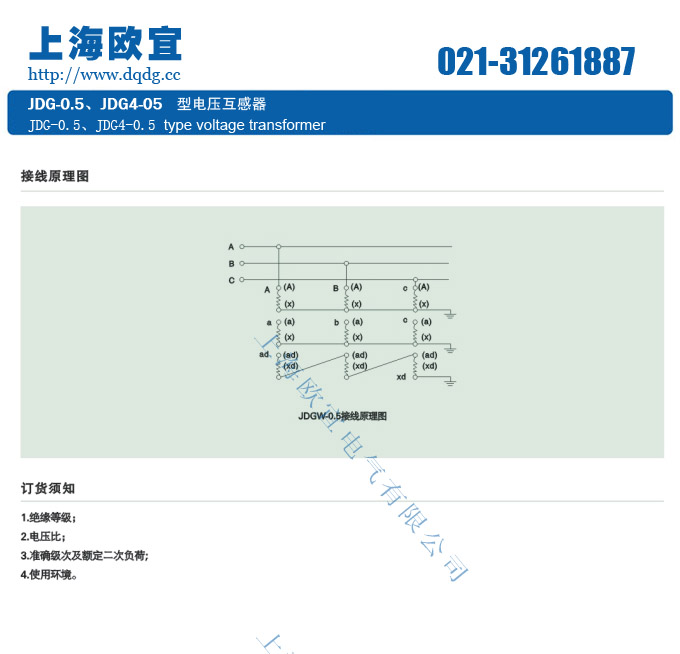

三、JDG-0.5电压互感器外形及结构尺寸图
四、基本作用
JDG-0.5电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。
常见问题 FAQ
Q1：JDG-0.5电压互感器是什么类型的？
根据产品型号判断：这款型号为户内使用低压电器，让高电压变成低压，方便测量监控和继电保护用，也可用于接地保护检测。
Q2：电压互感器精度等级是多少？
产品描述中标注了精度等级有0.2级、0.5级、0.2S级、0.5S级，不同精度使用场景不同，下单前要确认，如有疑问请联系客服确认。
Q3：互感器能用在户外吗？
请查看型号后缀：本款型号为户内使用，只有带”W”为户外型。
Q4：你们是厂家吗？可以定制吗？
是的，上海欧宜电气是专业互感器生产厂家，几十年的生产经验，支持非标定制。
