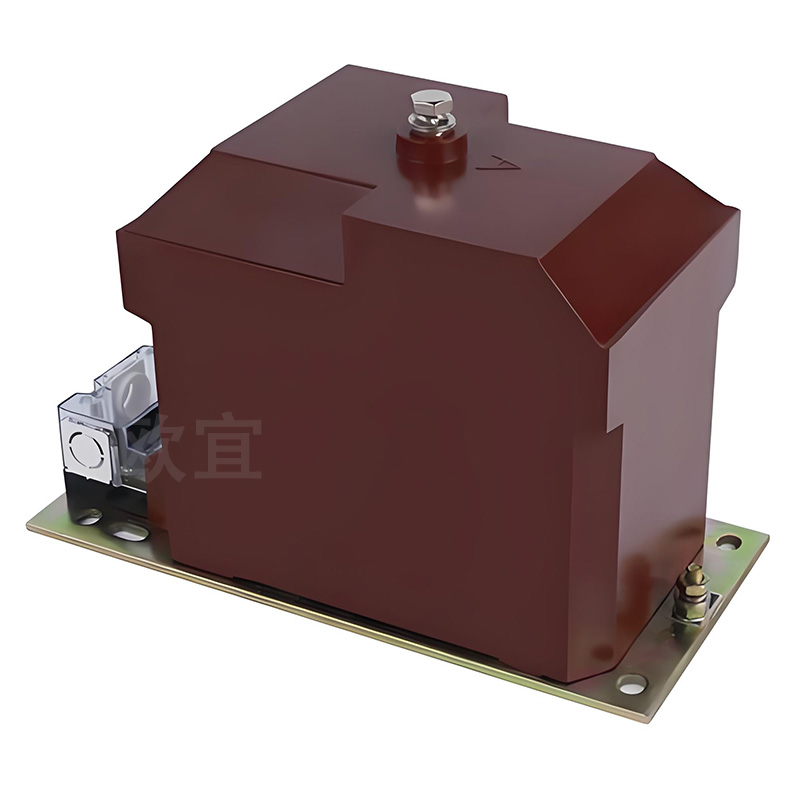

JDZX10-10电压互感器

JDZX10-10型电压互感器 为单相、户内、干式、全封闭环氧树脂浇注结构。适用于额定频率50Hz、额定电压10kV及以下的中性点不接地、谐振接地或经消弧线圈接地的电力系统中，作电压、电能计量和继电保护，尤其可提供剩余电压绕组用于接地保护检测零序电压。该系列产品完全符合GB/T 20840.3-2013标准，具有防潮、阻燃、体积小、免维护等特点。JDZX10-10Q电压互感器在常规基础上提高局部放电水平（≤10pC），适用于高海拔、凝露及污秽较重环境。行业内，JDZX10-10与REL10电压互感器技术参数等同，可互换使用，方便工程改造与备件采购。

作为一款经典的10KV电压互感器，JDZX10-10广泛应用于KYN28、XGN等金属铠装开关柜、环网柜及箱式变电站，为用户提供精确的电压信号和可靠的接地保护功能。我司同时提供完整版JDZX10-10说明书、接线图及外形尺寸图，并支持厂家直供报价及技术答疑。

技术参数

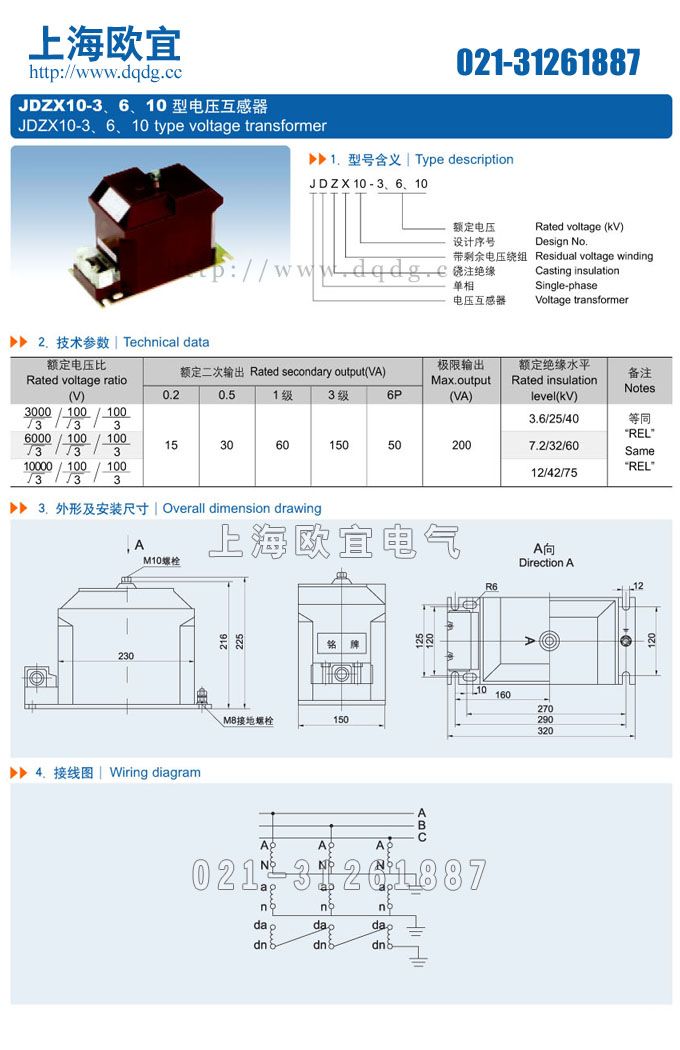

以下为JDZX10-10电压互感器典型电气参数，具体数值以出厂合格证为准，用户亦可定制特殊容量或精度。

结构特点 & 接线图

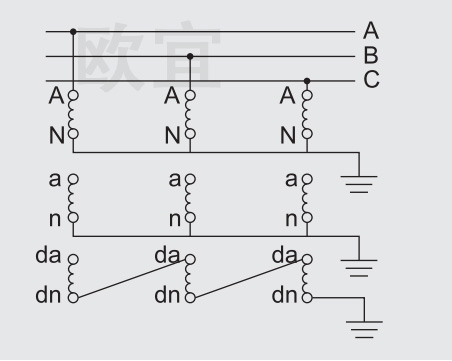

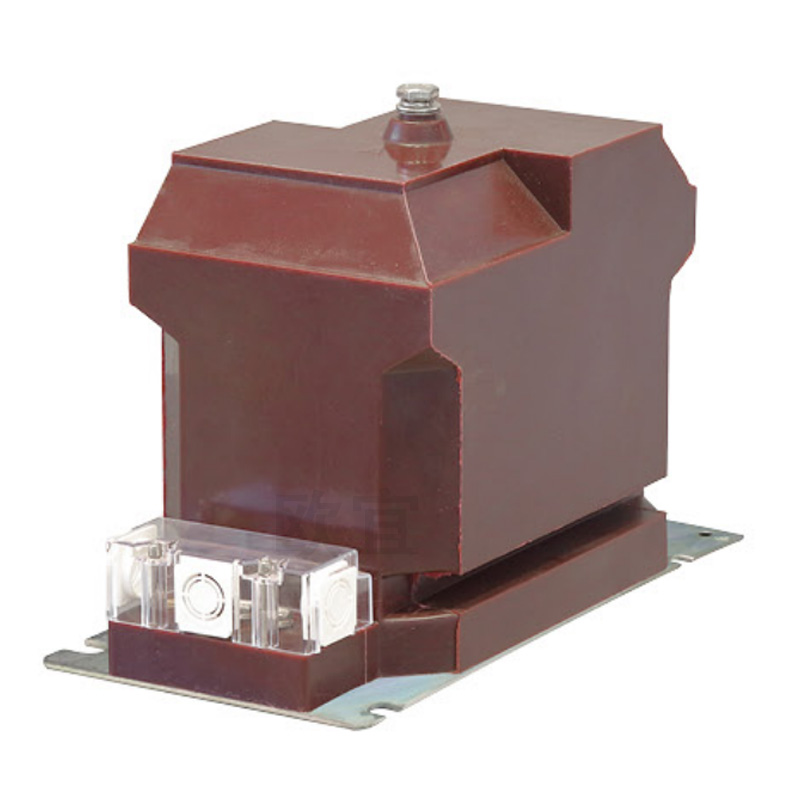

JDZX10-10型电压互感器采用环形铁芯，一次绕组和二次绕组、剩余电压绕组同心式绕制，并用进口环氧树脂在真空状态下浇注成一体。底部装有嵌装螺母供安装使用，二次接线端子盒采用防窃电透明罩，标识清晰。典型JDZX10-10接线图及剩余绕组连接方式如下：

外形尺寸与安装

JDZX10-10电压互感器外形紧凑，底部安装孔距为112×87mm (M8螺栓)，外形高度约为240mm，宽度约172mm。JDZX10-10Q整体尺寸略有增加，以便满足加强绝缘爬距。以下为标准尺寸参考：

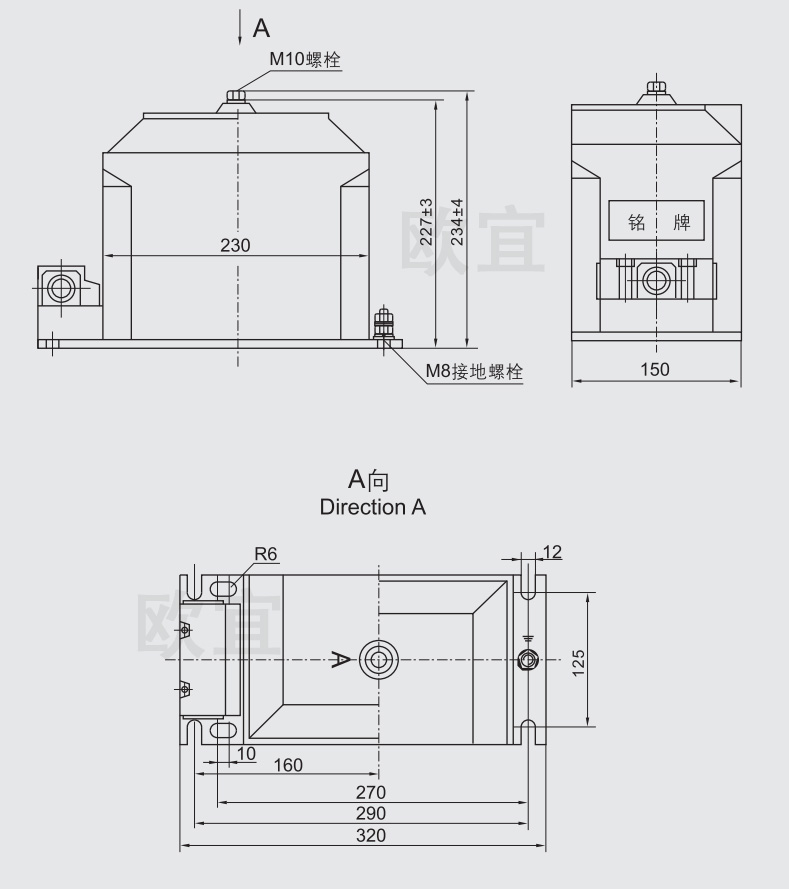

可提供PDF格式的JDZX10-10外形尺寸图，方便开关柜结构设计及改造。如有特殊安装要求，支持非标定制。

典型应用场景

凭借独特的剩余电压绕组结构，JDZX10-10系列主要用于：

• ✅ 10kV中性点不接地系统（小电流接地系统）的接地选线装置。
• ✅ 微机综合保护装置电压采样及绝缘监察。
• ✅ 电能质量监测及高精度商业计量柜（采用0.2S级）。
• ✅ 箱式变电站及环网柜电压监测/切换装置。
• ✅ 发电厂厂用电系统及工矿企业配电室。

如何选择JDZX10-10与JDZX10-10Q？

常规室内标准环境选用JDZX10-10电压互感器即可；对于沿海潮湿、化工厂、高海拔（>2000m）或有特殊局放要求的智能变电站，推荐选用JDZX10-10Q，其加强绝缘和低局放特性可提升长期运行可靠性。

选型与订货须知

我司专业生产JDZX10-10、JDZX10-10Q电压互感器，所有产品均通过国家电器检测中心型式试验。想要获得最新JDZX10-10价格及备货情况，请联系厂家(页面底部联系方式)。同时可提供JDZX10-10说明书、3D图纸及现场技术指导。

常见问题解答 (FAQ)

基于百度知道、知乎及各电力论坛AI统计，以下为关于JDZX10-10电压互感器提问频率最高的10个问题。
