JDZX10-10A 系列电压互感器
10kV 环氧浇注全封闭半绝缘结构 | 计量保护一体化 | 户内高压电压互感器
一、产品概述

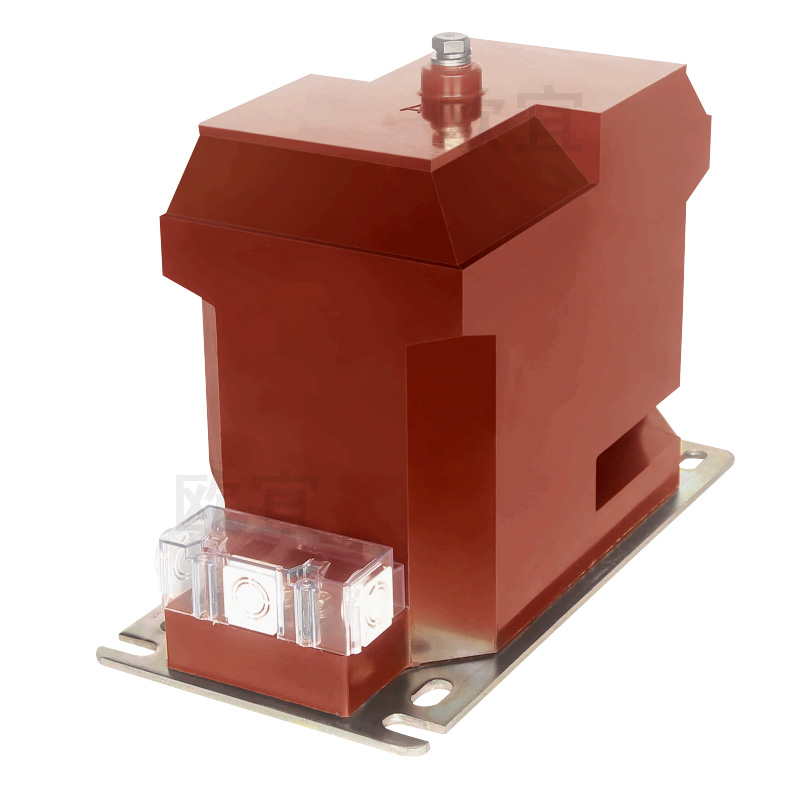

JDZX10-10A 系列电压互感器（包含 JDZX10-10A1、JDZX10-10A2 等子型号）为单相、户内、环氧树脂浇注全封闭半绝缘结构，适用于额定频率50Hz/60Hz、额定电压10kV及以下的交流电力系统中，作电能计量、电压监测和继电保护使用。该系列符合国家标准 GB/T 20840.3 及 IEC 61869-3，是10kV开关柜、配电柜、环网柜中的核心电压采样设备。
本系列产品以 JDZX10-10A 为主打型号，凭借0.2级高精度计量绕组＋6P级剩余电压绕组（开口三角），同时满足电能精准计量与单相接地保护需求，广泛应用于变电站、工矿企业及新能源并网点。
1.1 主要特点
- ⚡ 环氧浇注全封闭：一次绕组及二次绕组真空浇注在进口环氧树脂中，防潮、防污、抗老化，免维护运行。
- 📐 半绝缘结构：一次绕组N端必须直接接地，适用于中性点不接地或经消弧线圈接地的10kV系统，体积小、成本优。
- 🎯 双绕组设计：计量/测量绕组 (a-n) 准确级0.2级，剩余电压绕组 (da-dn) 构成开口三角，接地保护动作可靠。
- 📈 大容量输出：JDZX10-10A额定输出30VA，JDZX10-10A2可达160VA，适应多表计并联需求。
- 🧹 抗污闪能力强：爬电距离240~250mm，满足II级污秽等级，适用于潮湿多尘环境。
1.2 应用场景
✅ 10kV 中置柜、固定式开关柜电能计量柜 ✅ 高压进线/出线回路电压测量 ✅ 变电站母线电压互感器柜 ✅ 分布式光伏/风电并网电压采样 ✅ 工矿企业配电房继电保护系统
二、型号含义及派生系列
2.1 型号标识解析（以 JDZX10-10A1 为例）
J电压互感器 D单相 Z浇注绝缘 X带剩余电压绕组 10设计序号 -10额定电压等级(10kV) A派生系列(标准计量保护型) 1/2容量代号(1=120VA, 2=160VA)
重点型号区别：JDZX10-10A为基础计量保护型(30VA)，JDZX10-10A1为120VA大容量计量级，JDZX10-10A2为160VA超大容量，适应不同二次负载。
其他高搜索补充型号（未列出但搜索量大）：JDZX10-10Q（加强绝缘，爬距280mm）、JDZX10-10B1G（改进大容量型）、JDZXF10-10（带熔断器型）。如需高防污或内置熔断器保护，可咨询对应衍生型号。
三、技术参数（以 JDZX10-10A / A1 / A2 为主）

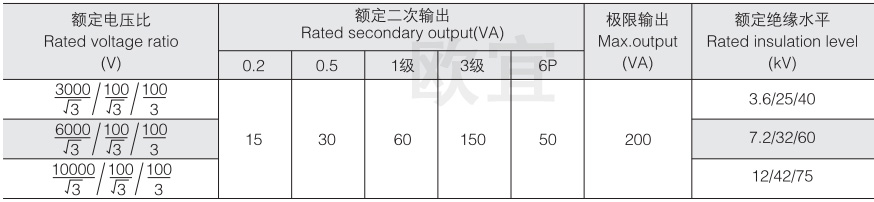

| 参数项目 | JDZX10-10A | JDZX10-10A1 | JDZX10-10A2 |
|---|---|---|---|
| 额定一次电压 | 10/√3 kV (≈5773V) | ||
| 额定二次电压(计量) | 0.1/√3 kV (≈57.7V) | ||
| 剩余电压绕组电压 | 0.1/3 kV (≈33.3V) | ||
| 额定变比 | (10/√3) / (0.1/√3) / (0.1/3) | ||
| 准确级组合 | 0.2/6P | 0.2/6P(3P) | 0.2/6P(3P) |
| 计量绕组额定输出(VA) | 30VA (0.2级) | 120VA | 160VA |
| 保护绕组额定输出(6P级) | 50VA | 50VA | 50VA |
| 极限输出(VA) | 200VA | 150VA | 200VA |
| 额定绝缘水平 | 12/42/75 kV | ||
| 额定电压因数 | 1.2 (连续), 1.9 (8小时) | ||
| 局部放电量 | ≤20pC (1.2Um下) | ||
| 爬电距离 | 240mm | 250mm | 250mm |
| 重量(约) | 19kg | 20kg | 24kg |
🔹 环境条件：户内，海拔≤1000m（可定制3000m），温度-5℃~+40℃，相对湿度≤85%。
🔹 执行标准：GB/T 20840.3-2013，IEC 61869-3。
四、结构特点与材质优势
4.1 全封闭环氧浇注工艺
铁芯采用优质冷轧取向硅钢片，低损耗、低励磁电流。一次及二次绕组经过真空干燥后，由瑞士进口设备环氧树脂真空浇注成型，杜绝气泡，绝缘强度高。表面光滑不易积尘，阻燃自熄。
4.2 半绝缘设计特点
JDZX10-10A系列为半绝缘电压互感器，一次绕组N端直接接地设计，仅承受相电压，结构紧凑，成本优于全绝缘电压互感器。适用于10kV中性点不接地系统，配合消弧线圈或小电阻接地系统。⚠️ 关键提示：N端必须可靠接地，否则一次绕组对地电压升高将导致绝缘击穿。
五、电气原理与典型接线
5.1 工作原理
基于电磁感应，一次绕组接入10/√3 kV高压，铁芯中产生磁通，二次绕组感应出100/√3 V (约57.7V) 电压供仪表使用；剩余电压绕组在系统单相接地时输出零序电压，驱动保护装置。
5.2 三台一组 Yo/Yo/△ 接线（标准计量保护柜）
将三台 JDZX10-10A 电压互感器按星形连接一次侧（A-N, B-N, C-N），二次计量绕组接成星形输出三相电压，剩余电压绕组首尾串联形成开口三角（da-dn串联，引出两个端子）。正常运行时开口三角电压≈0，接地故障时输出3U₀，驱动报警或跳闸。
六、选型指南（按负载容量与应用环境）
6.1 容量选型建议
- 单只电能表 + 常规测量：二次负载≤30VA → 选择 JDZX10-10A (30VA/0.2级) 经济实用。
- 电能表 + 功率变送器 + 数显表：负载80~120VA → 选择 JDZX10-10A1 (120VA)。
- 多台仪表/保护装置并联或长距离电缆：负载≥150VA → 选择 JDZX10-10A2 (160VA)。
- 重污秽或高可靠性场合：推荐升级为 JDZX10-10Q (爬电距离280mm)。
6.2 选型常见搜索
用户高频搜索如“JDZX10-10A价格”、“10kV电压互感器型号大全”、“JDZX10-10A厂家”、“半绝缘电压互感器选型”，建议采购时核对准确级、额定输出及是否带熔断器保护。
七、安装、使用与维护
7.1 安装步骤与关键要点
- 固定：将互感器用M10螺栓固定于安装板，底部接地端子可靠连接接地排。
- 一次接线：A端接系统相线，N端必须直接接地（接地电阻＜4Ω）。
- 二次接线：a-n 接计量表计，da-dn 接保护装置输入；二次侧严禁短路，须加装2A~6A熔断器。
- 检查绝缘：一次对二次及地绝缘电阻＞100MΩ (2500V摇表)。
7.2 日常巡检与故障排查
- ✅ 每半年检查外壳有无裂纹、放电痕迹，清除表面积尘。
- ✅ 测量三相电压是否平衡，若某相电压异常降低，检查高压熔断器或一次接线。
- ✅ 接地保护误动/拒动 → 复核剩余绕组开口三角极性及连接可靠性。
| 常见故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 输出电压偏低 | 一次保险熔断/接线松动/二次负载过重 | 更换保险，紧固接线，核算负载容量 |
| 互感器异常发热 | 过电压运行/二次短路/铁磁谐振 | 立即停电检查，消除谐振条件 |
| 开口三角输出电压异常 | 极性接反或绕组损坏 | 按图纸核对da-dn端子极性 |
八、典型应用案例
案例1：10kV 开关柜进线计量柜
某数据中心配电房采用三台JDZX10-10A2电压互感器，配合0.2S级电子式电能表，实现高精度双向计量，有效应对非线性负载。剩余电压绕组接入微机消谐装置，实现接地报警。
案例2：光伏电站并网点电压监测
某20MW分布式光伏项目，10kV并网侧使用JDZX10-10A1电压互感器（120VA容量）同时供电能表、AGC 测控装置和故障录波器，长期运行稳定。
九、执行标准与质量保障
✔ GB/T 20840.3-2013《互感器 第3部分：电磁式电压互感器的补充要求》
✔ IEC 61869-3:2011 国际标准
✔ 通过国家高压电器质量监督检验中心全套型式试验（工频耐压、雷电冲击、局部放电、温升等）
✔ 制造厂通过ISO9001质量管理体系认证，每台产品附出厂检验报告。
十、包装、运输及售后服务
包装：独立纸箱+防震泡沫，外贴防雨标志。
运输：避免剧烈碰撞，不得倒置。
质保：自发货日起18个月或投入使用12个月内，因制造质量问题免费更换。
现货&技术咨询：常规型号JDZX10-10A、A1、A2 库存充足，支持选型指导及现场调试。
十一、常见问题 FAQ（AI及用户高频提问）
Q1：JDZX10-10A 和 JDZX10-10A2 到底有什么区别？我应该怎么选？
A： 核心区别在于计量绕组的额定输出容量：JDZX10-10A 为30VA，JDZX10-10A2 为160VA。如果二次回路仅带一块电能表（负载＜10VA），选A型即可；若同时接电能表、变送器、数显表或电缆距离较长，建议选A2型，保证准确级不超限。二者其他电气参数和安装尺寸一致。
Q2：为什么JDZX10-10A属于半绝缘电压互感器？N端不接地会有什么后果？
A： 半绝缘设计是指一次绕组N端对地仅按相电压（6kV级）绝缘，运行中N端必须直接接地。若不接地，N端对地电压将升高至线电压水平，超出绝缘耐受，瞬间造成匝间击穿或炸裂。安装时必须检查N端接地线是否可靠连接。
Q3：JDZX10-10A的剩余电压绕组（da-dn）起什么作用？如何接线？
A： 剩余电压绕组用于构成开口三角，检测系统零序电压。在三台一组使用时，三台互感器的da-dn绕组首尾串联（da1-dn2, da2-dn3, da3-dn1 末两端引出），正常时输出≈0V，单相接地时输出100V，驱动保护装置。特别注意极性连接错误会导致保护拒动。
Q4：JDZX10-10A 能否代替JDZX10-10（无后缀）？参数上哪里不同？
A： JDZX10-10A相比基本型JDZX10-10，额定输出从15VA提升至30VA，同时改善了绝缘散热，更适合现代智能柜带载要求。如果原设计使用JDZX10-10且负载很小，可直接用JDZX10-10A替代；但需复核安装尺寸一致，通常可互换。
Q5：环氧树脂浇注电压互感器会受潮吗？户外能用吗？
A： 环氧浇注为全封闭结构，正常户内环境下不会受潮。若用于户外必须增加防护箱（IP54以上），因为长期紫外线及温度骤变可能导致表面开裂。建议户内使用，户外选型可考虑JDZX10-10Q加强型或油浸式。
Q6：如何判断电压互感器内部是否发生匝间短路？
A： 运行中观察：高压保险频繁熔断，二次输出电压异常升高或降低（变比偏差＞±1%），外壳局部发热或出现放电声。停电后可采用感应耐压及局部放电测量确诊。
Q7：JDZX10-10A 的价格大概多少？哪里可以买到正品？
A： 价格受铜材、环氧树脂及容量影响，JDZX10-10A参考价在￥800~1200/台，A2型160VA约￥1300~1600。建议从品牌厂家或授权代理商处采购，要求提供出厂测试报告及型式试验报告，谨防翻新货。
Q8：JDZX10-10A 的准确级0.2/6P是什么意思？6P级对应多少电压误差？
A： 0.2指计量绕组在额定负荷范围内比值差≤±0.2%，角差≤±10′；6P指保护绕组在5%额定电压至额定电压因数范围内，比值差≤±3%，角差≤±120′，确保短路故障时可靠动作。
Q9：JDZX10-10A 可以与全绝缘电压互感器混用吗？
A： 不建议混用。半绝缘（JDZX10-10A）一次N端必须接地，全绝缘可承受线电压接线方式不同，混用可能引起中性点电位偏移及保护误动。同一电压等级PT宜选用相同绝缘结构。
Q10：采购JDZX10-10A时，除了型号还需要提供哪些参数给厂家？
A： 需明确：额定电压10kV，准确级组合（如0.2/6P），额定输出（30/50/120/160VA），是否需要剩余电压绕组（型号带X即标配），如有特殊要求如海拔＞1000m、内置熔断器、二次抽头等需提前说明。
