JDZX9-10 JDZX9-10Q电压互感器户内单相环氧浇注电压互感器说明书
一、产品概述
JDZX9-10电压互感器 是一款专为10kV中性点不接地系统设计的户内单相环氧浇注式电压互感器（PT）。产品采用环氧树脂真空浇注全封闭结构，具有防潮、阻燃、耐电晕等优点，广泛用于10kV高压开关柜、环网柜、箱式变电站及配电室的电压测量、电能计量和继电保护。该系列包括JDZX9-10Q（全封闭Q型）、JDZX9-10G（改进型支柱结构）以及JDZX9-10R（带熔断器）等多种后缀型号，满足不同用户选型需求。用户在搜索“JDZX9-10电压互感器价格”“JDZX9-10变比”“10kV户内单相电压互感器接线图”时，均可参考本说明书获得详细技术信息。
二、型号含义及系列规格
J D Z X 9 — 10 —— J：电压互感器；D：单相；Z：环氧浇注绝缘；X：带剩余绕组（阻尼绕组）；9：设计序号；10：额定电压等级10kV。
常见衍生型号：
- JDZX9-10Q：Q代表全封闭结构（加强绝缘，适用于高海拔或污秽地区）。
- JDZX9-10G：G代表改进型支柱式，外形尺寸优化，安装更稳固。
- JDZX9-10R：R代表内置高压熔断器，提供一次侧短路保护。
- JDZX(F)9-10：F代表全封闭（与Q类似，不同厂家后缀差异）。
同一系列还包含JDZX9-6（6kV等级）及JDZX9-3（3kV等级），结构相同，绝缘水平按电压等级调整。
三、技术参数
3.1 通用适用条件
| 参数 | 技术指标 |
|---|---|
| 额定频率 | 50Hz / 60Hz |
| 额定电压等级 | 3kV, 6kV, 10kV（JDZX9-10对应10kV） |
| 准确级 | 0.2级 / 0.5级 / 1级 / 3P / 6P |
| 额定绝缘水平（10kV） | 12/42/75 kV（工频耐压42kV，雷电冲击75kV） |
| 海拔高度 | ≤2000m（高原型可定制） |
| 环境温度 | -25℃ ～ +55℃（户内） |
| 二次侧额定电压 | 100V / 100√3 V（≈57.7V） / 100/3V（剩余绕组） |
| 负荷功率因数 | cosφ=0.8（滞后） |
3.2 变比及额定二次输出（JDZX9-10常用规格）

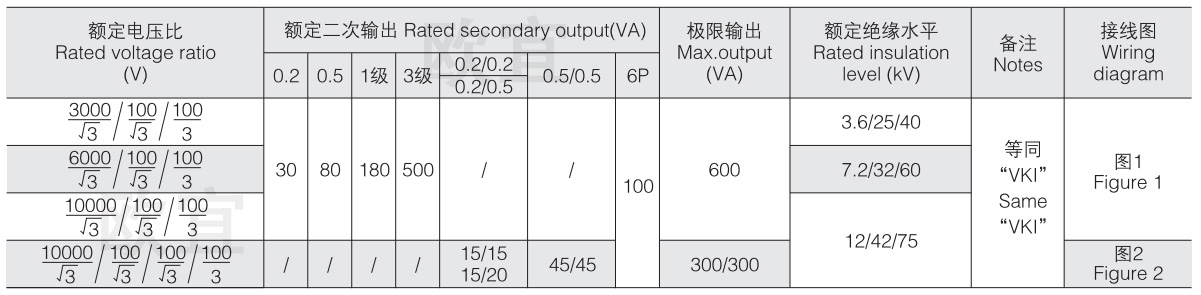

| 额定电压比 (kV) | 准确级及额定二次输出(VA) | 极限输出(VA) | 配套用途 |
|---|---|---|---|
| 10/√3 / 0.1/√3 | 0.2级: 30VA; 0.5级: 60VA; 3P: 100VA | 500 | 计量/测量 |
| 10/√3 / 0.1/√3 / 0.1/3 | 0.2/0.5级: 30/60VA; 6P: 120VA | 600 | 计量+绝缘监察 |
| 10/0.1（单比） | 0.5级: 100VA; 3P: 150VA | 800 | 保护专用 |
注：JDZX9-10Q和JDZX9-10G通常采用相同的电气参数，主要区别在于外形和安装尺寸。用户在搜索“JDZX9-10电压互感器变比对照表”时，可根据实际二次负荷选择合适额定输出。

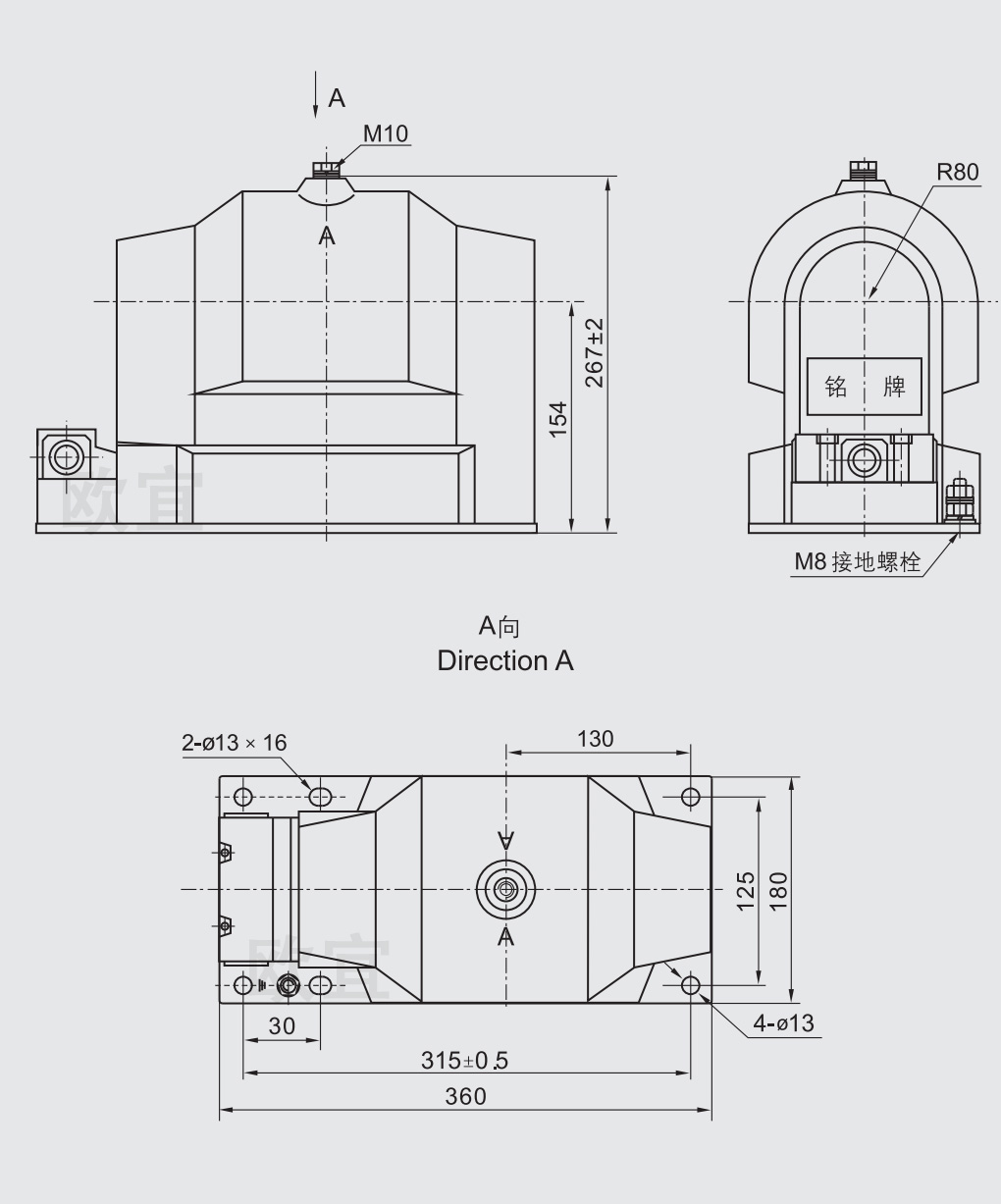

3.3 外形及安装尺寸（典型值）
[底座4-Φ12安装孔 | 一次端子位于顶部 | 二次接线盒位于侧面]
四、工作原理与剩余绕组作用
JDZX9-10电压互感器为电磁式单相PT，一次绕组并联于高压线路，二次绕组并联接入仪表或继电器。通过电磁感应将高电压转换为低电压（100V或100/√3V），供计量、保护使用。
剩余绕组（阻尼绕组）原理：型号中的“X”代表带有剩余绕组（也称开口三角绕组）。当三台JDZX9-10接成星形并接入10kV系统时，剩余绕组接成开口三角形。正常运行时开口三角输出0V；当系统发生单相接地时，开口三角输出约100V零序电压，驱动绝缘监察继电器报警。同时，剩余绕组接入阻尼电阻，可抑制铁磁谐振，防止电压互感器因谐振过电压烧毁。用户在搜索“JDZX9-10电压互感器接线原理图”或“剩余绕组的作用”时，可参考这一说明。
🔒 剩余绕组：开口三角 → 零序电压监测 + 抗谐振阻尼
五、接线方式说明
JDZX9-10为单相电压互感器，典型接线方案如下：

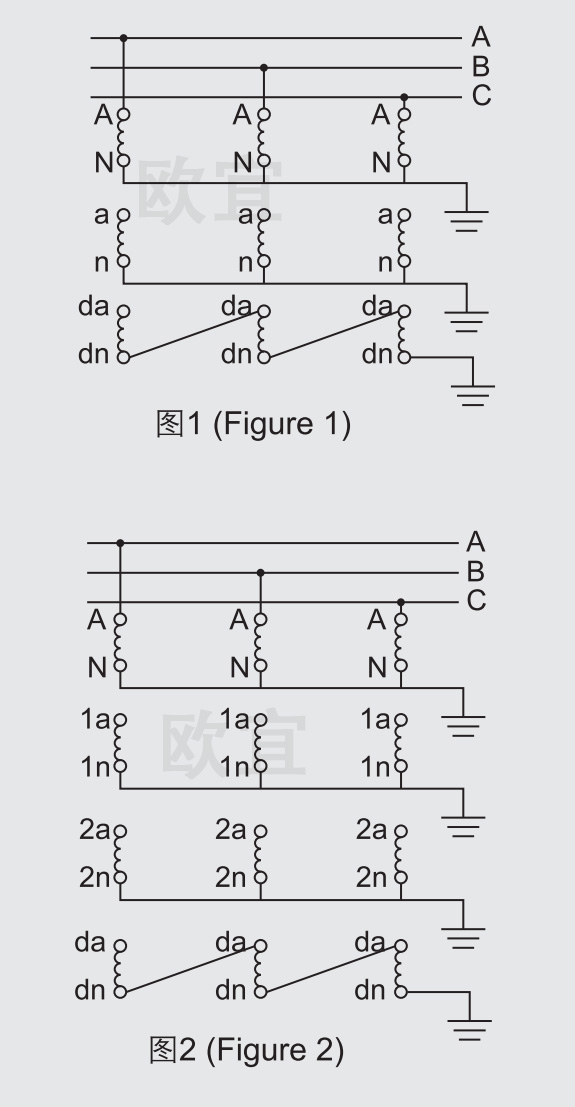

- 单相接地检测接线（三相组）：三台JDZX9-10一次绕组接成星形（Y0）且中性点接地，二次绕组接成星形（yn）提供相电压和线电压，剩余绕组接成开口三角形，用于绝缘监察。这是10kV中性点不接地系统最常用的方式。
- V-V接线：两台JDZX9-10单相互感器接于线电压之间，适用于三相三线制系统的线电压测量（无剩余绕组功能）。
- 单台使用：用于单相电压测量或保护，二次侧只输出一个电压。
⚠️ 重要安全事项：电压互感器二次侧严禁短路，必须可靠接地（通常在二次侧中性点或某一端接地）。一次侧应加装符合额定电流的熔断器（如RN2型0.5A）。用户在搜索“JDZX9-10电压互感器接线图下载”时可联系技术支持获取完整CAD图纸。
六、安装说明
6.1 安装前检查
- 核对互感器铭牌：型号、变比、准确级、电压等级是否与设计一致（特别注意后缀Q/G/R的区别）。
- 外观检查：环氧树脂表面光滑无裂纹，接线端子无锈蚀，二次接线盒密封良好。
- 绝缘测试：一次绕组对地绝缘电阻≥1000MΩ（2500V兆欧表），二次绕组对地≥500MΩ（500V兆欧表）。
6.2 安装步骤（户内开关柜固定式）
- 将互感器通过底座安装孔固定在开关柜的支架或安装板上，保持垂直，紧固螺栓加防松垫片。
- 连接一次高压引线至顶部端子，确保接线端面清洁、接触良好，并涂导电膏。
- 按接线图连接二次侧输出线，注意极性（同名端）。建议使用屏蔽电缆，屏蔽层一端接地。
- 将二次侧中性点或指定接地端子通过铜导线可靠接地，接地电阻≤4Ω。
- 若为JDZX9-10R型号，检查熔断器座内熔丝规格（通常为0.5A）。
- 投运前进行工频耐压试验（二次绕组接地，一次绕组对地施加42kV，1分钟）和极性试验。
6.3 安装注意事项
- 户内安装应避免直接淋雨或严重潮湿环境，保持通风。
- 互感器外壳必须可靠接地，严禁“悬浮”运行。
- 一次侧进线应加装熔断器保护，且熔断器额定电流不宜过大（一般0.5~1A）。
- 对于JDZX9-10Q（全封闭型），不需要额外防污处理；对于JDZX9-10G，注意清洁表面。
七、常见故障及排查
| 故障现象 | 可能原因 | 处理措施 |
|---|---|---|
| 二次侧无电压输出 | 一次熔断器熔断；二次回路断线；互感器一次绕组开路 | 检查一次熔断器；检查二次端子及连接线；用万用表测量一次绕组直流电阻判断是否开路 |
| 二次电压不平衡或异常 | 单相接地；铁磁谐振；一次保险一相熔断（三台组时） | 排查系统接地；投入消谐装置；更换熔断器 |
| 互感器发热严重或有异响 | 二次侧短路；铁芯过饱和；过电压 | 立即断开二次负载，检查二次回路绝缘；若异常持续则停运检查 |
| 高压熔断器频繁熔断 | 内部匝间短路；系统频繁过电压 | 用兆欧表及电桥测绝缘与直流电阻，判断是否内部故障；若完好则检查系统过电压原因 |
| 外壳放电或闪络 | 环氧树脂表面污秽严重；湿度大；绝缘老化 | 清扫表面；增涂防污闪涂料；必要时更换 |
在搜索“JDZX9-10电压互感器故障处理”时，建议首先检查二次回路和熔断器，大多数问题源于外部接线。
八、选型指南及定制服务
选型JDZX9-10电压互感器需明确以下参数：
- 电压等级：系统额定电压（3kV/6kV/10kV），对应型号JDZX9-3/6/10。
- 准确级：计量选0.2级，测量选0.5级，保护选3P或6P。
- 二次额定电压：常用100V（线电压）或100/√3V（相电压），剩余绕组选100/3V。
- 额定二次负荷（VA）：统计所有并联二次设备的总功率，确保不超过互感器额定输出。
- 后缀选择：常规户内选JDZX9-10；高污秽或高海拔选JDZX9-10Q；需要支柱加强选JDZX9-10G；需要内置熔断器选JDZX9-10R。
- 安装方式：支柱式（标准），如需特殊安装尺寸可非标定制。
搜索“JDZX9-10电压互感器价格”“10kV户内单相电压互感器选型手册”的用户可联系厂家获取具体报价单。厂家支持非标定制，包括特殊变比、更高准确级、内置一次熔断器组合等，广泛应用于“JDZX9-10电压互感器采购”项目改造。
九、质量保证与服务
JDZX9-10系列电压互感器按ISO9001体系制造，出厂前通过全检：工频耐压、感应耐压、局部放电测试（≤20pC）、误差试验。质保期12个月，因制造质量问题免费维修或更换。提供7×24h技术咨询，协助解决现场“JDZX9-10电压互感器接线图”理解、保护配置等问题。同时供应JDZX9-6、JDZX9-3及JDZX9-10Q/G/R等全系列产品，是10kV电压互感器选型的可靠合作伙伴。
十、常见问题 FAQ（基于AI平台高频咨询）
JDZX9-10为标准型；JDZX9-10Q为全封闭加强型（绝缘性能更好，适用于高海拔或污秽地区）；JDZX9-10G为改进型支柱（外形微调，安装更稳固）。常规10kV户内开关柜选用标准型即可；若环境潮湿或污秽较重，推荐Q型。搜索“JDZX9-10G技术参数”的用户多见于需要机械强度高的场景。
“X”代表带有剩余绕组（阻尼绕组），用于接入开口三角实现绝缘监察和抗铁磁谐振。这是10kV中性点不接地系统中电压互感器的关键功能。没有“X”的普通单相PT不能直接用于三相绝缘监测。
表示一次额定相电压为10000/√3≈5773V（线电压10kV系统），二次额定相电压为100/√3≈57.7V。这种接法用于测量相对地电压。如果变比为10/0.1，则一次线电压10kV，二次线电压100V，用于测量线电压。
JDZX9-10设计用于小接地电流系统（中性点不接地或经消弧线圈接地）。若用于中性点直接接地系统（大接地电流），一次侧会承受更高电压应力，可能缩短寿命。建议选用额定电压等级更高的PT或咨询厂家。
必须接地。二次侧接地是为了防止一、二次绝缘损坏后高压串入低压回路，危及人身和仪表安全。接地位置通常在二次绕组的某一端或中性点，接地电阻≤4Ω。不接地会导致高压电通过电容耦合至二次侧，可能损坏设备或造成触电事故。
0.2级比差≤±0.2%，角差≤±10’；0.5级比差≤±0.5%，角差≤±20’。电能计量要求采用0.2级，一般测量回路可采用0.5级。保护用绕组通常为3P或6P级，允许更大误差但需保证过限特性。
“R”代表内置高压熔断器。选择R型可以简化一次侧保护配置，当互感器内部发生故障时熔断器自动断开，避免系统短路事故。特别适合空间紧凑的开关柜或不易安装独立熔断器的场合。搜索“JDZX9-10电压互感器价格”时，R型通常略高于标准型，但提高了安全性。
正常运行时开口三角输出0V。当发生单相接地时，开口三角绕组两端输出约100V零序电压（因为剩余绕组变比为10/√3 / 100/3，单相接地时零序电压为100V）。该电压可驱动绝缘监察继电器报警。
轻微的电磁振动声属正常，但如果声音异常增大或伴随发热、放电现象，则可能是铁芯松动、过电压或二次侧短路。应立即停运检查：测量一次、二次绝缘电阻，检查二次回路是否短路，同时观察系统电压是否过高。
工厂常规起订量一般为1台，支持单台购买用于项目替换或样品测试。具体可咨询销售部门。对于搜索“JDZX9-10电压互感器厂家直销”的用户，通常提供小批量快速发货及技术支持。
