JDZX9-10G 户内单相全绝缘电压互感器
产品说明书 | 10kV电压互感器选型与安装指南 | 环氧浇注全封闭结构

上海欧宜电气有限公司 出品 | 执行标准：GB/T 20840.1-2010、GB/T 20840.3-2013 | 额定频率：50Hz/60Hz

一、产品概述

JDZX9-10G电压互感器 是一款专为10kV中性点不接地系统设计的户内单相全绝缘电压互感器（PT），采用环氧树脂真空浇注全封闭结构，一、二次绕组和铁芯均浇注在环氧树脂内，具有防潮、阻燃、耐候性强等特点。JDZX9-10G型中的“G”代表改进型（支柱结构）——即一次进出线端子均在顶部，二次端子从侧面接线护罩引出，底座安装孔位为标准间距，便于开关柜内快速固定。产品适用于10kV高压开关柜、环网柜、箱式变电站及配电室的电压测量、电能计量和继电保护。

本产品为单相双线圈全封闭结构，环氧真空树脂浇注成型，铁芯采用优质冷轧硅钢片绕成环形，一次和二次绕组均缠绕在铁芯上，二次出线有接线护罩，护罩上有使用方便的出线槽，产品耐污秽、耐潮湿性能良好。JDZX9-10G型额定一次电压为10/√3 kV，额定二次电压为0.1/√3 kV及0.1/3 kV（剩余绕组），可用于单相接地时的绝缘监察。

用户在搜索“JDZX9-10G电压互感器参数”“JDZX9-10G变比”“10kV全绝缘电压互感器价格”“JDZX9-10G接线图下载”时，均可参考本说明书获得完整技术信息。

二、型号含义及系列规格

J D Z X 9 — 10 G ——

• J：电压互感器 Voltage transformer；
• D：单相 Single-phase；
• Z：环氧浇注绝缘 Epoxy resin cast insulation；
• X：带剩余绕组（阻尼绕组） Residual voltage winding；
• 9：设计序号 Design serial number；
• 10：额定电压等级10kV Rated voltage 10kV；
• G：改进型（支柱结构）——一次进出线端子均在顶部，安装孔距为标准间距，适应开关柜内支柱固定。

关于用户常问的“JDZX9-10G和JDZX9-10有什么区别”：主要区别在于G型一次端子均在顶部，且G型均为全绝缘结构；而JDZX9-10部分厂家存在半绝缘版本，选型时需根据系统接地方式和绝缘要求进行区分。

同一系列还包含JDZX9-6G（6kV等级，额定电压比6/√3/0.1/√3/0.1/3，额定绝缘水平7.2/32/60kV）及JDZX9-3G（3kV等级，额定绝缘水平3.6/25/40kV）。

三、技术参数

3.1 通用适用条件

3.2 变比及额定二次输出（JDZX9-10G常用规格）

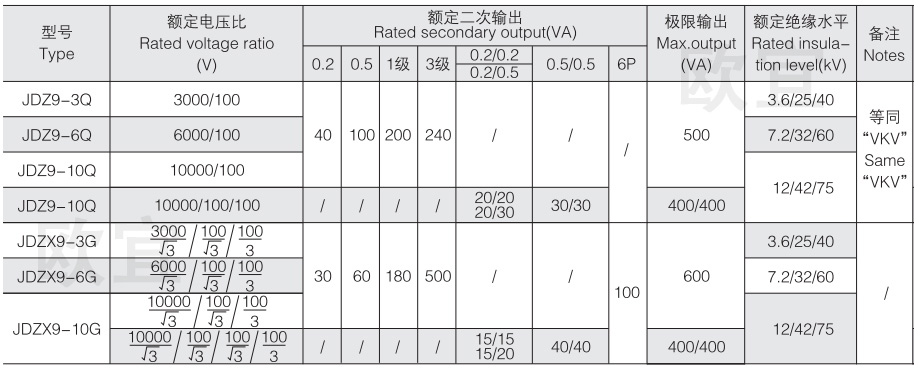

本产品为单相双线圈全封闭结构，一次绕组和二次绕组均缠绕在环形铁芯上。二次侧包含主二次绕组（用于电压测量、计量）和剩余绕组（用于开口三角绝缘监察）。下表为主要技术参数：

注：上述数据综合了多家国内权威电压互感器厂家的产品规格。用户在搜索“JDZX9-10G电压互感器变比对照表”或“10kV电压互感器参数表”时，可根据实际二次负荷选择合适的额定输出。JDZX9-10G变比可根据客户需求定制，非标变比如10000/100（单比）、特殊准确级等均可支持。

3.3 外形及安装尺寸

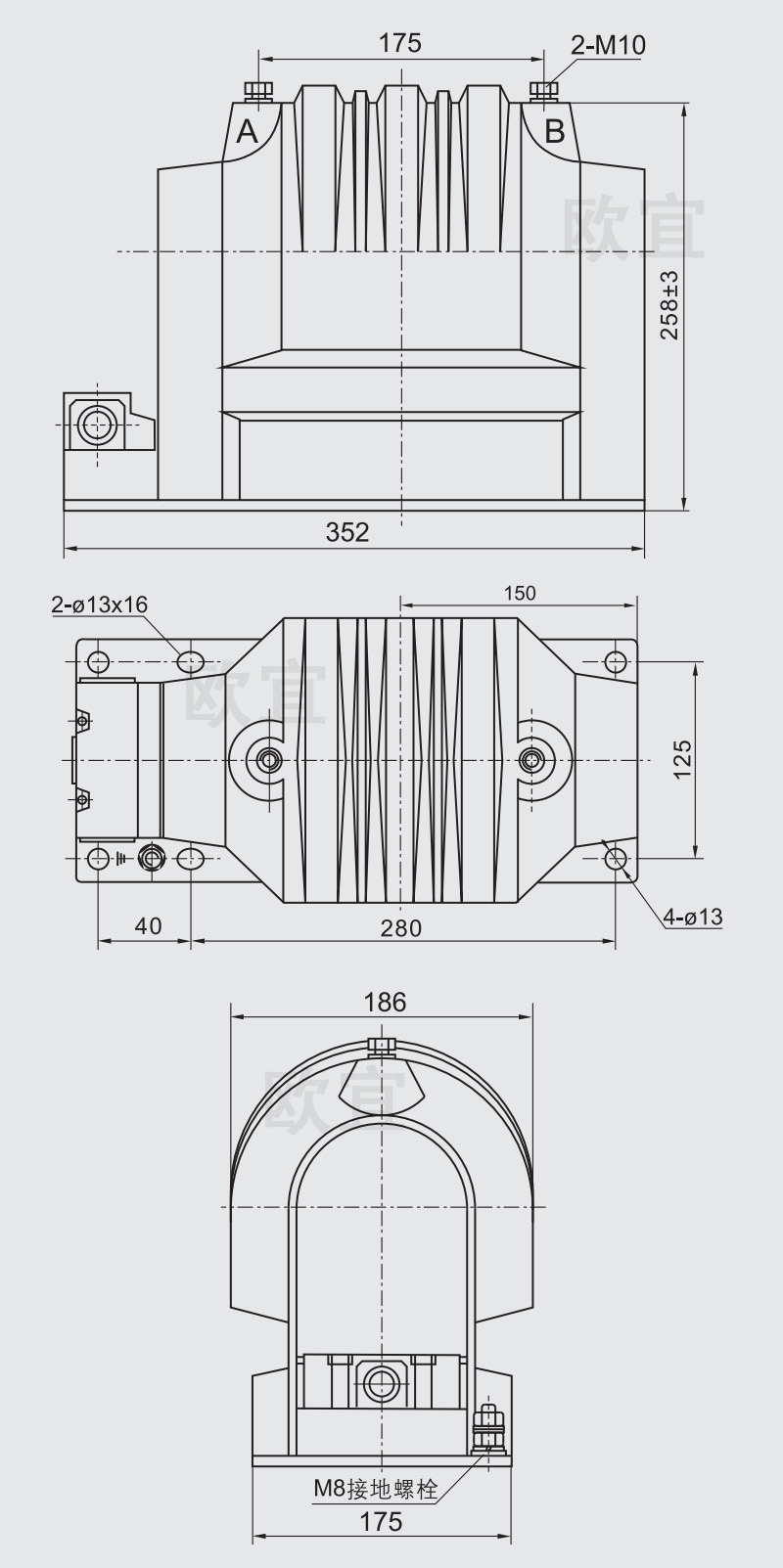

[底座4-Φ12安装孔 | 一次端子位于顶部（G型改进型特征） | 二次接线盒位于侧面，配有出线槽]

四、全绝缘与环氧浇注结构特点

JDZX9-10G电压互感器为全封闭全绝缘结构。一、二次绕组和铁芯均浇注在环氧树脂内，绝缘性能优良，耐潮湿。产品具有以下结构特点：

• 环氧树脂真空浇注成型：铁芯采用优质冷轧硅钢片绕成环形，一次和二次绕组均缠绕在铁芯上，连同线圈一起浇注成整体，具有优良的绝缘性能和防潮能力，实现无油化。
• 全绝缘特性：本产品为全绝缘结构，工频耐压达42kV，雷电冲击耐压75kV（额定绝缘水平12/42/75），适用于中性点不接地系统，可在单相接地故障的过电压下安全运行。
• 全封闭设计：不同于半绝缘结构（如JDZX9-10Q仅部分封装），本产品采用全封闭全绝缘设计，一次绕组和铁芯被环氧树脂完全包裹，防尘、防潮、防污秽。
• G型改进型设计：一次端子位于顶部，采用支柱式底座安装，机械强度高，安装稳定，特别适用于10kV高压开关柜内部立柱固定；二次出线有接线护罩，护罩上有使用方便的出线槽，便于不同方向引出二次接线。

用户搜索“JDZX9-10G全绝缘结构”或“环氧浇注电压互感器特点”时，以上信息可帮助快速了解该产品的结构优势。这也是JDZX9-10G与半绝缘型JDZX9-10Q的关键区别之一。G型对应一次端子均在顶部，底座安装孔距为140×140mm标准间距，适应开关柜内支柱固定。

五、工作原理与剩余绕组（开口三角）作用

JDZX9-10G电压互感器为电磁式单相PT，基于电磁感应原理工作：一次绕组并联接入高压线路，二次绕组并联接入仪表或继电器。通过电磁感应将高电压转换为低电压（100V或100/√3V），供计量、保护使用。

剩余绕组（开口三角）工作原理：JDZX9-10G中包含第三组剩余绕组（额定电压100/3V），这是“X”标志的核心功能。当三台JDZX9-10G接成星形接入10kV中性点不接地系统时，剩余绕组按开口三角形连接。开口三角是指三相的三个二次绕组的接法，按三角形接线连接但最后有一点不连上，即构成开口三角。

• 正常运行：三相电压对称，开口三角绕组两端输出电压近似为0V。
• 单相接地故障：当系统发生单相接地时，一次绕组有一相上无电压，造成对应的二次绕组上也无电压，开口三角两端输出约100V零序电压，驱动绝缘监察继电器发出报警或跳闸信号。
• 防铁磁谐振功能：剩余绕组还可接入阻尼电阻，抑制系统中因电压互感器铁芯饱和引发的铁磁谐振过电压，防止PT因谐振而烧毁。

用户在搜索“JDZX9-10G电压互感器接线图”“电压互感器开口三角接线图”或“10kV绝缘监察接线原理”时，可参考以上说明。

六、接线方式说明

JDZX9-10G为单相电压互感器，典型接线方案如下：

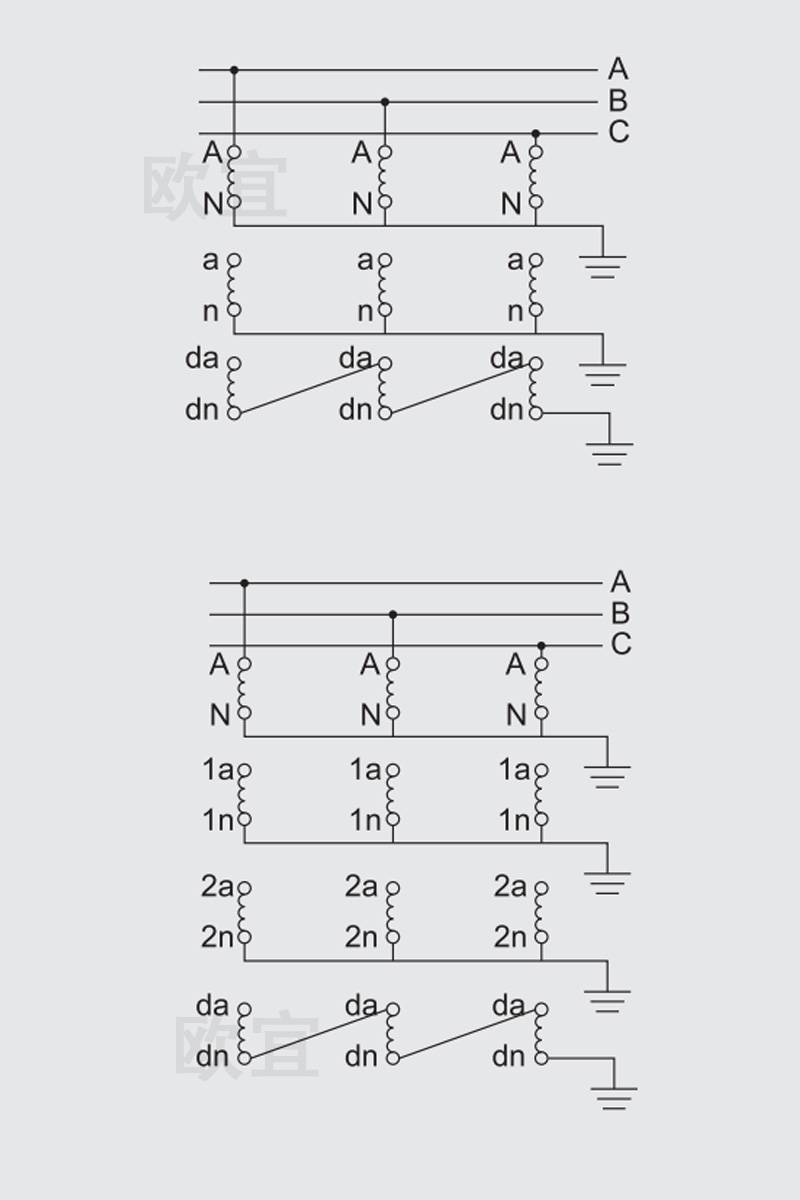

6.1 单相接地检测接线（三台组，用于10kV中性点不接地系统）

• 三台JDZX9-10G一次绕组接成星形（Y0），中性点可靠接地；
• 主二次绕组接成星形（yn），提供相电压（57.7V）和线电压（100V），供测量仪表和继电保护使用；
• 剩余绕组（第三绕组）接成开口三角形，开口三角的两端引出信号至绝缘监察继电器；
• 正常运行时开口三角输出0V，系统单相接地时输出约100V，驱动报警。

6.2 V-V接线

两台JDZX9-10G单相互感器接于线电压之间，适用于三相三线制系统的线电压测量（此时剩余绕组不参与绝缘监察）。

6.3 单台使用

用于单相电压测量或保护，二次侧只输出一个电压。

⚠️ 重要安全事项：电压互感器二次侧严禁短路，必须可靠接地（通常在二次侧中性点或某一端接地）。一次侧应加装符合额定电流的熔断器（如RN2型0.5A）。用户在搜索“JDZX9-10G电压互感器接线图下载”时可联系技术支持获取完整CAD图纸。

七、安装说明

7.1 安装前检查

• 核对互感器铭牌：型号、变比、准确级、电压等级是否与系统设计一致；特别确认“G”型一次端子是否匹配安装位置。
• 外观检查：环氧树脂表面光滑无裂纹，接线端子无锈蚀，二次接线盒密封良好，一次端子无松动。
• 绝缘测试：一次绕组对地绝缘电阻≥1000MΩ（2500V兆欧表），二次绕组对地≥500MΩ（500V兆欧表）。

7.2 安装步骤（户内开关柜固定式）

1. 将互感器通过底座安装孔固定在开关柜的支架或安装板上，保持垂直，紧固螺栓加防松垫片；G型一次端子位于顶部，需预留足够的引线空间。
2. 连接一次高压引线至顶部端子，确保接线端面清洁、接触良好，并涂导电膏；注意G型的一次端子在顶部，进出方向均为上方引出，接入母线侧和负载侧时应保持一致方向。
3. 按接线图连接二次侧输出线，注意极性（同名端）。建议使用屏蔽电缆，屏蔽层一端接地。
4. 将二次侧中性点或指定接地端子通过铜导线可靠接地，接地电阻≤4Ω。
5. 投运前进行工频耐压试验（二次绕组接地，一次绕组对地施加42kV，1分钟）和极性试验。

7.3 安装注意事项

• 户内安装应避免直接淋雨或严重潮湿环境，保持通风。
• 互感器外壳必须可靠接地，严禁“悬浮”运行。
• 一次侧进线应加装熔断器保护，且熔断器额定电流不宜过大（一般0.5~1A）。
• 对于海拔高度>2000m的高原地区，需选用高原型产品（订货时注明“高原型”）。
• G型一次端子与二次接线盒的相对位置因不同厂家略有差异，安装前请核对外形图纸，确保开关柜内空间足够。

八、常见故障及排查

在搜索“JDZX9-10G电压互感器故障处理”或“电压互感器开口三角无报警”时，建议首先检查二次回路和熔断器，大多数问题源于外部接线。

九、选型指南及定制服务

选型JDZX9-10G电压互感器需明确以下参数：

• 电压等级：系统额定电压（3kV/6kV/10kV），对应型号JDZX9-3G/6G/10G。
• 准确级：计量选0.2级，测量选0.5级，保护选3P或6P。JDZX9-10G可提供单准确级或多准确级组合输出（如0.2/0.5/6P）。
• 二次额定电压：常用100V（线电压）或100/√3V（相电压，约57.7V），剩余绕组用于开口三角绝缘监察时选100/3V。
• 额定二次负荷（VA）：统计所有并联二次设备的总功率，确保不超过互感器额定输出。
• 结构选型：常规户内开关柜选用G型（支柱式一次端子顶部进出）；如需全封闭加强绝缘可选带“Q”或“F”后缀的衍生型号。
• 安装方式：支柱式（标准），安装孔距140×140mm（4-Φ12）。
• 特殊需求：高原型（海拔>2000m）、非标变比、更高准确级定制等。

搜索“JDZX9-10G电压互感器价格”“10kV全绝缘电压互感器选型手册”的用户可联系厂家获取具体报价单。厂家支持非标定制，包括特殊变比、更高准确级、内置一次熔断器组合等，广泛应用于“JDZX9-10G电压互感器采购”项目改造。

十、质量保证与服务

JDZX9-10G系列电压互感器按ISO9001体系及GB/T 20840国家标准制造，出厂前通过全检：工频耐压、感应耐压、局部放电测试（≤20pC）、误差试验。产品符合GB1207-1997《电压互感器》标准，局部放电水平符合规定。质保期12个月，因制造质量问题免费维修或更换。提供7×24h技术咨询，协助解决现场“JDZX9-10G电压互感器接线图”理解、保护配置等问题。同时供应JDZX9-6G、JDZX9-3G及JDZX9-10G全系列产品，是10kV全绝缘电压互感器选型的可靠合作伙伴。
