描述

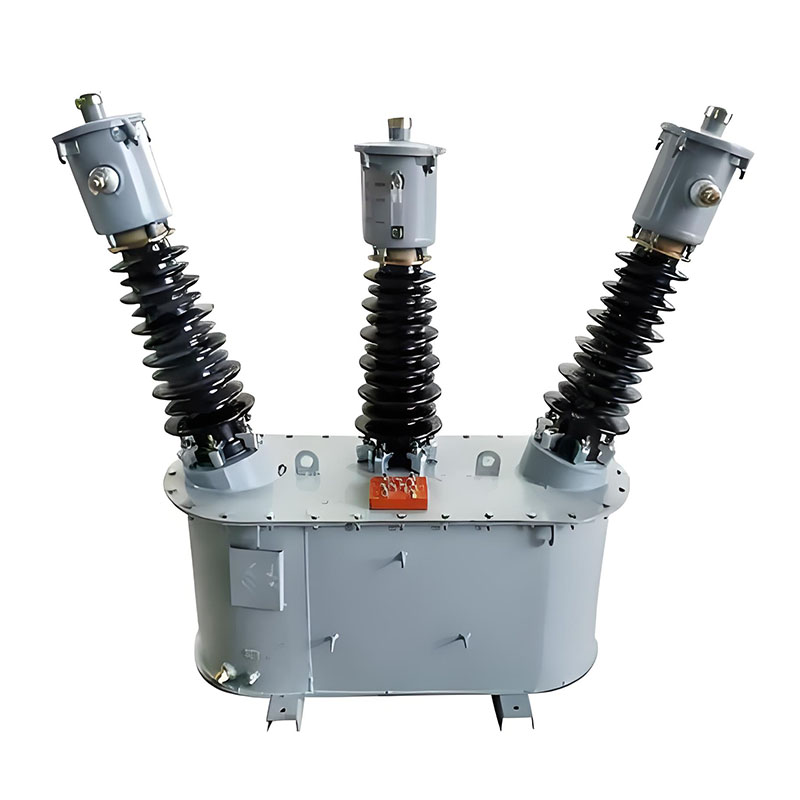

JLS-35高压计量箱、JLS-35户外组合互感器（三相电力计量箱）
一、概述
JLS-35高压计量箱、JLS-35主要由组合互感器和电度表箱两部分组成,组合互感器由两台或三台单相电压互感器和电流互感器组成,用25#变压器油作绝缘介质,一\二次出线端均用瓷套管安装在面板上.电度表箱装在组合互感器侧面,由一只有功电度表和一只无功电度表组成,具有计量精度高\重量轻\安装方便\防窃电等优点.

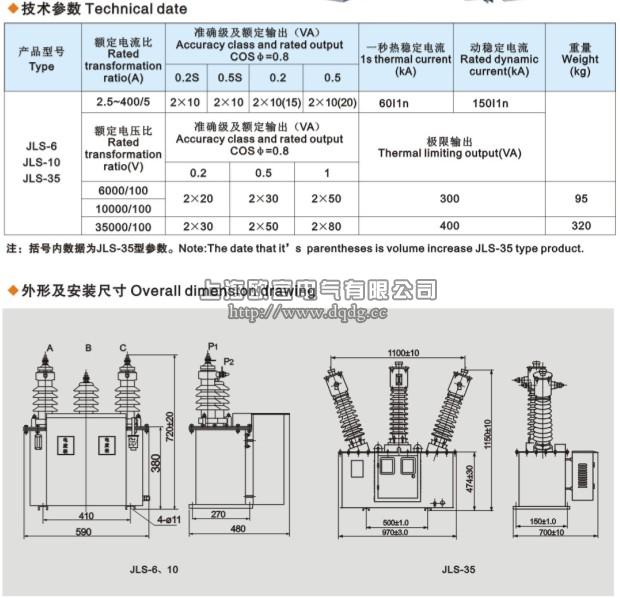

二、JLS-35高压计量箱技术参数
1. 产品性能符合GB1207-1997\1208-1997;
2. 额定电压:60kV 10kV 35kV;
3. 准确等级:0.5级和0.2级 0.5S级和0.2S级;
4. 额定变比:电压比6000/100 10000/100 35000/100 电流比5~300/5(大电流变比可以定作).

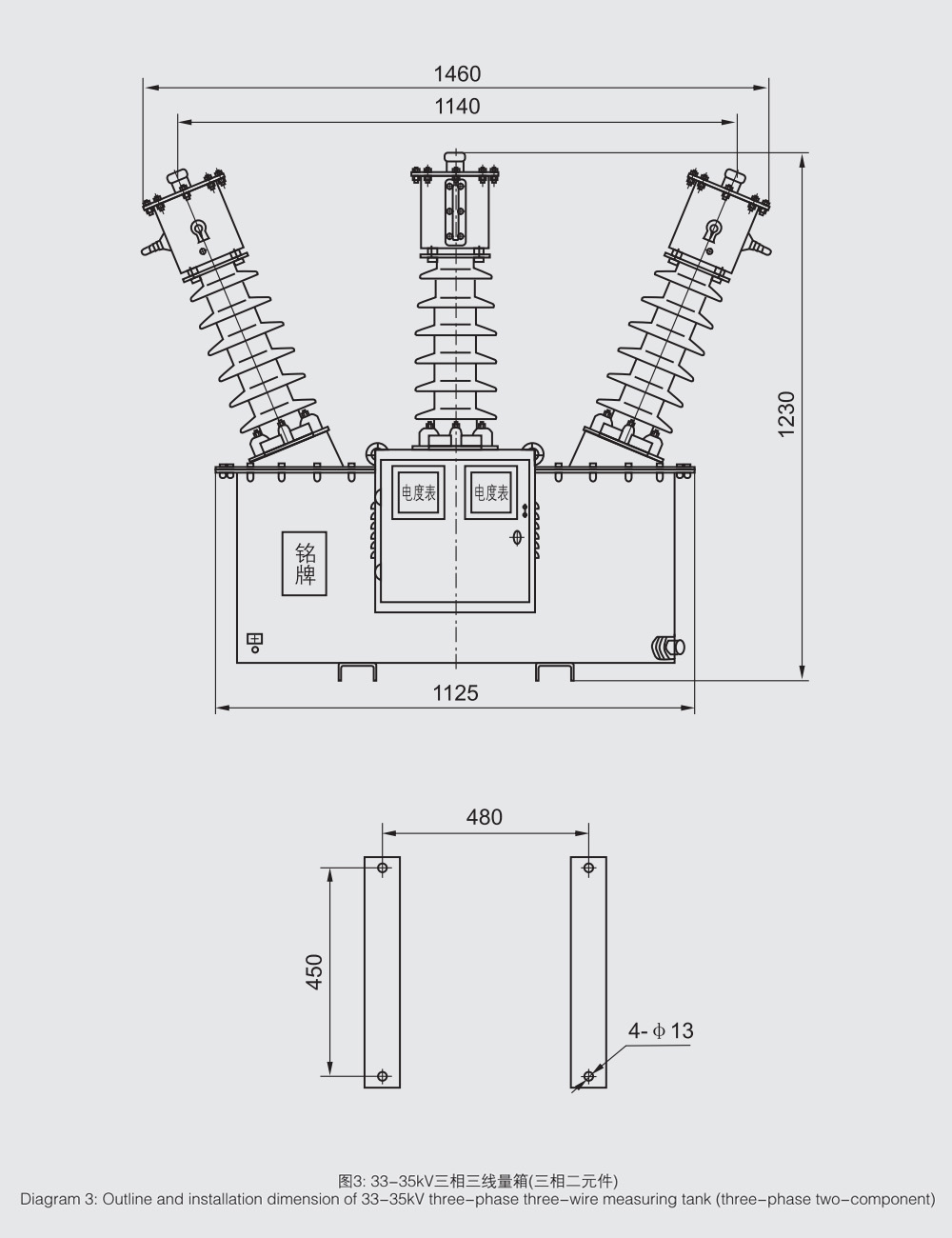

三、外形及结构尺寸图
产品特点
- 品质可靠，性能稳定
- 符合国家标准，质量有保障
- 厂家直供，价格实惠
- 技术支持，售后服务完善
联系我们
上海欧宜电气有限公司专业生产各类高低压电气产品十余年，JLS-35高压计量箱、JLS-35户外组合互感器（三相电力计量箱）品质可靠，欢迎来电洽谈合作。
电话：159-0066-8138（微信同号）
常见问题 FAQ
Q1：这个互感器是什么类型的？
JLS-35属于户外油浸式高压组合互感器，也叫高压电力计量箱。它将电流互感器（CT）和电压互感器（PT）组合在一个箱体内，用25号变压器油作为绝缘介质，一、二次出线端均用瓷套管安装在面板上。电流互感器和电压互感器均为电磁式结构，采用V/V接法组成三相测量装置。
Q2：互感器精度等级是多少？
JLS-35的精度等级分两种情况：
电压互感器：准确等级为 0.2级。
电流互感器：准确等级为 0.2S级——S级表示在轻负荷下也能保持高精度，适合用电负荷变化大的工作场合。
产品也可提供0.5级和0.5S级，或0.5和0.2级、0.5S和0.2S级等多种精度组合。
Q3：互感器能用在户外吗？
完全可以。 JLS-35本身就是专为户外使用设计的产品，型号中的“JLS”含义为：J—电压互感器，L—电流互感器，S—户外油浸式。
Q4：你们是厂家吗？可以定制吗？
是的，上海欧宜电气是专业互感器生产厂家，十多年生产经验，且支持非标定制。

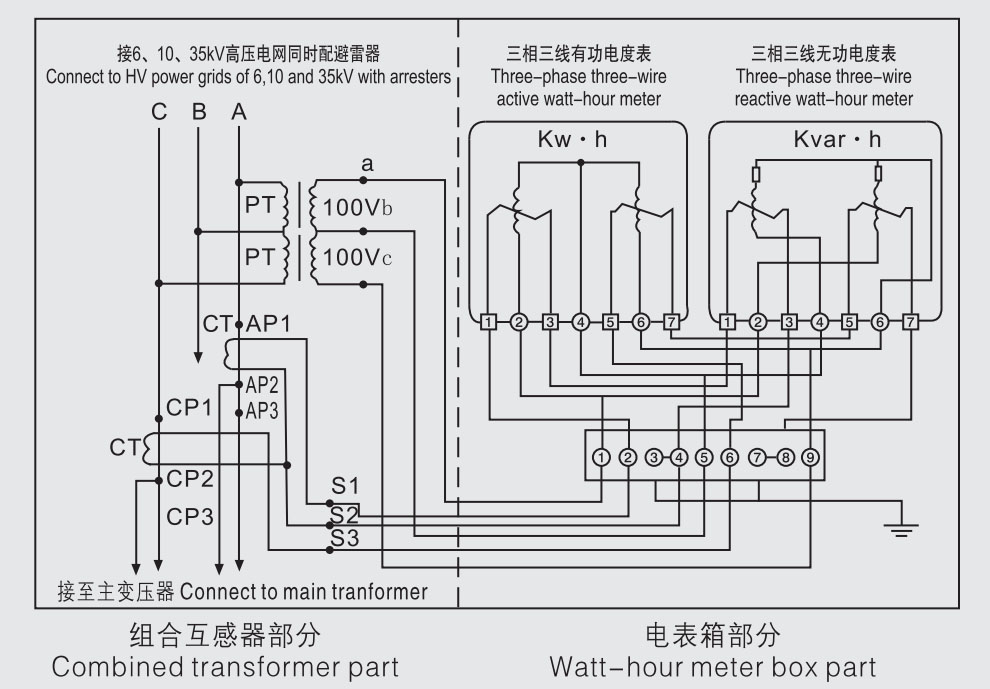

Q5：什么是双变比？怎么接线？
双变比指的是电流互感器一次侧有两个绕组，可以实现两种不同的电流变比，适用于用电负荷变化大的场合——负荷小用小变比保证计量精度，负荷大用大变比满足测量量程。
Q6：安装维护有哪些注意事项？
安装方面：
- 水平安装，杆上安装高度不应低于地面300mm，电度表应垂直不得倾斜
- 电源端（一次进线侧）必须安装相应电压等级的氧化锌避雷器，接地电阻≤10Ω
- 接线时必须辨明相序A、B、C，按正相序连接（P1进线，P2出线）
- 高压线为铝线时，必须采用铜铝过渡线夹牢固连接，整机箱体必须接地；电流互感器二次侧严禁开路，电压互感器二次侧严禁短路。
维护方面：
- 定期检查接线螺丝是否松动
- 每年检查一次变压器油，若缺油或有劣化迹象，及时补充过滤或更换新油
- 注意观察电能表有无逆相序现象——如有，调整一次或二次接线改为正相序
- 保修期内请勿自行打开箱体、表箱，否则厂家不予保修。
如需了解更多，请联系客服。
