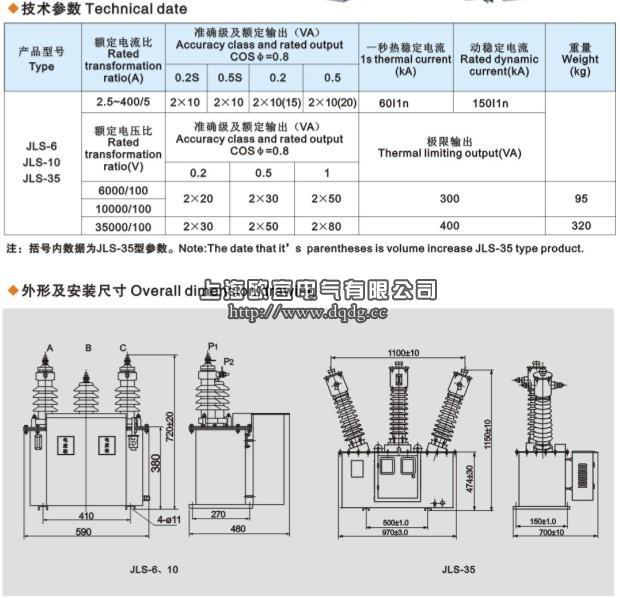

JLS-6高压计量箱的核心技术参数涵盖电压等级、变比、准确等级、绝缘水平等，具体如下：

• 额定电压：6kV（同时可适用于10kV、35kV电压等级，以实际铭牌为准）
• 额定频率：50Hz
• 电压变比：6000/100V（一次6kV对应二次100V）
• 电流变比（常用范围）：5～300A / 5A（可定制更大电流比）
• 准确等级（精度）：电压互感器/电流互感器可选0.2级、0.5级，以及更高精度的0.2S级、0.5S级（S级轻载下精度更优，适合负荷波动大场合）
• 额定绝缘水平：7.2/32/75kV
• 适用标准：GB17201-2006《组合互感器》

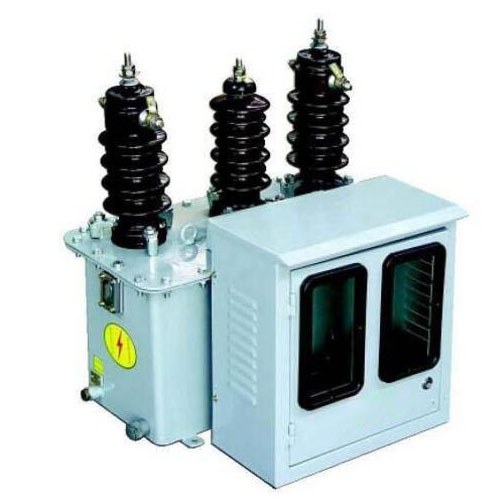

产品结构紧凑，适用于户外柱上安装，可实现有功/无功电能的高精度计量。

型号命名遵循电力行业标准规则，每个字符均具有明确技术含义：

• J —— 电压互感器（“电压”拼音首字母，PT）
• L —— 电流互感器（“电流”拼音首字母，CT）
• S —— 三相（“三相”拼音首字母，表示三相设备）
• 6 —— 额定电压等级为6kV

因此JLS-6表示：由电压互感器和电流互感器组合而成的三相高压电力计量箱（俗称组合式互感器），内部集成了三相PT与三相CT，专用于6kV供电线路的电能计量。

该产品广泛用于6kV、10kV及35kV户外三相交流电网中的电能计量，尤其适合安装在供电变压器高压侧。典型应用场景包括：

• 🏞️ 农村排灌站、乡镇企业、中小型工厂
• ⛏️ 矿区、交通运输、林业、基建工地暂设供电站
• 🏭 各类企事业单位高压输电线路电能计量
• 🔋 小电站发电量计量，或小电站与国家电网联网时互送电能的计量

箱体内可装配三相有功电度表和无功电度表，直接测量高压线路中的有功与无功电能，适应多种户外复杂环境。

根据生产厂商及电力现场运维经验，常见故障与排除措施如下：

• 🔹 电表故障：电表不计数、显示异常或计量不准 → 检查电表及二次回路接线，更换故障电表并校准线路。
• 🔹 接线螺栓问题：螺栓松动、打火或氧化生锈 → 拧紧螺栓，打磨氧化层，必要时更换螺栓或接线端盒。
• 🔹 电压绕组烧毁：二次相电压异常（如50V或无电压） → 通常由雷击、短路或绝缘油劣化引起，需拆回检修或更换计量箱。
• 🔹 互感器计量误差大 → 更换故障互感器，检查安装规范性，优化负载分配。
• 🔹 熔断器频繁熔断 → 排查负载及短路隐患，更换合格熔断器，检查线路绝缘。
• 🔹 漏电保护器跳闸或二次回路断线 → 检查设备漏电点，修复接触不良或断线问题。

正确的接线是保证计量精度的关键。JLS-6通常提供单变比和双变比两种类型：

📐 单变比接线：一次侧通过标准的A、C相接入高压线路，二次侧按V/V-12接线，电压回路二次b点接地，电流回路A、C相尾端接地。

🔄 双变比接线（更具灵活性）：箱体提供两组不同的接线端子，可根据实际负荷电流灵活切换变比。例如JLS-6双变比计量箱：

• 若需使用较大电流比（如100/5），一次侧接在AP1-AP2和CP1-CP2端子上；
• 若需使用较小电流比（如50/5），一次侧接在AP1-AP3和CP1-CP3端子上。

⚠️ 相序注意事项：新安装或发现相序相反时，有功电度表正转而无功电度表反转，需将高压侧任意两根相线对调，调整为正向相序，确保计量正确。

二次回路中，电压互感器二次侧严禁短路，且必须有一点可靠接地，保障设备和人身安全。

为了保证计量精度和使用寿命，JLS-6需满足以下环境与安装条件：

📌 安装前检查建议： 使用2500V兆欧表测量一次对地绝缘电阻（应≥1000MΩ），并进行短时工频耐压试验；长期放置后使用前需重复上述检查。确保负荷匹配，避免过载或欠载影响计量精度。
