📌 产品概述：JLSZV-35 系列高压计量箱 JLSZV-35W组合互感器
JLSZV-35 / JLSZV-35W / JLSZV1-35 组合互感器（高压计量箱） 是由两台单相全绝缘电压互感器（V型接线）和两台电流互感器组合而成的高精度电能计量装置。适用于额定频率50Hz、额定电压35kV的户外交流电力系统中，作为高压侧直接计量有功、无功电能使用。产品采用环氧树脂真空整体浇注，无油化设计，具有防窃电、免维护、耐候性强、计量精度高等突出优点，是替代传统油浸式 JLS-35 计量箱的更新换代产品，广泛应用于35kV变电站、工矿企业、农村户外变电站及工业园区柱上配电线路。
🔎 型号体系与含义
| 型号 | 含义/适用场景 | 特点 |
|---|---|---|
| JLSZV-35 | 标准型35kV户外干式组合互感器 | 适用于一般户外环境（II级污秽以下），环氧浇注，V/V接线 |
| JLSZV-35W | 户外防污型（W = 防污等级提升） | 加大爬电距离（≥31mm/kV），双伞裙结构，适合沿海、重污染、盐雾地区 |
| JLSZV1-35 | 改进型设计 | 内部二次接线盒优化，密封性能增强，防潮能力更好 |

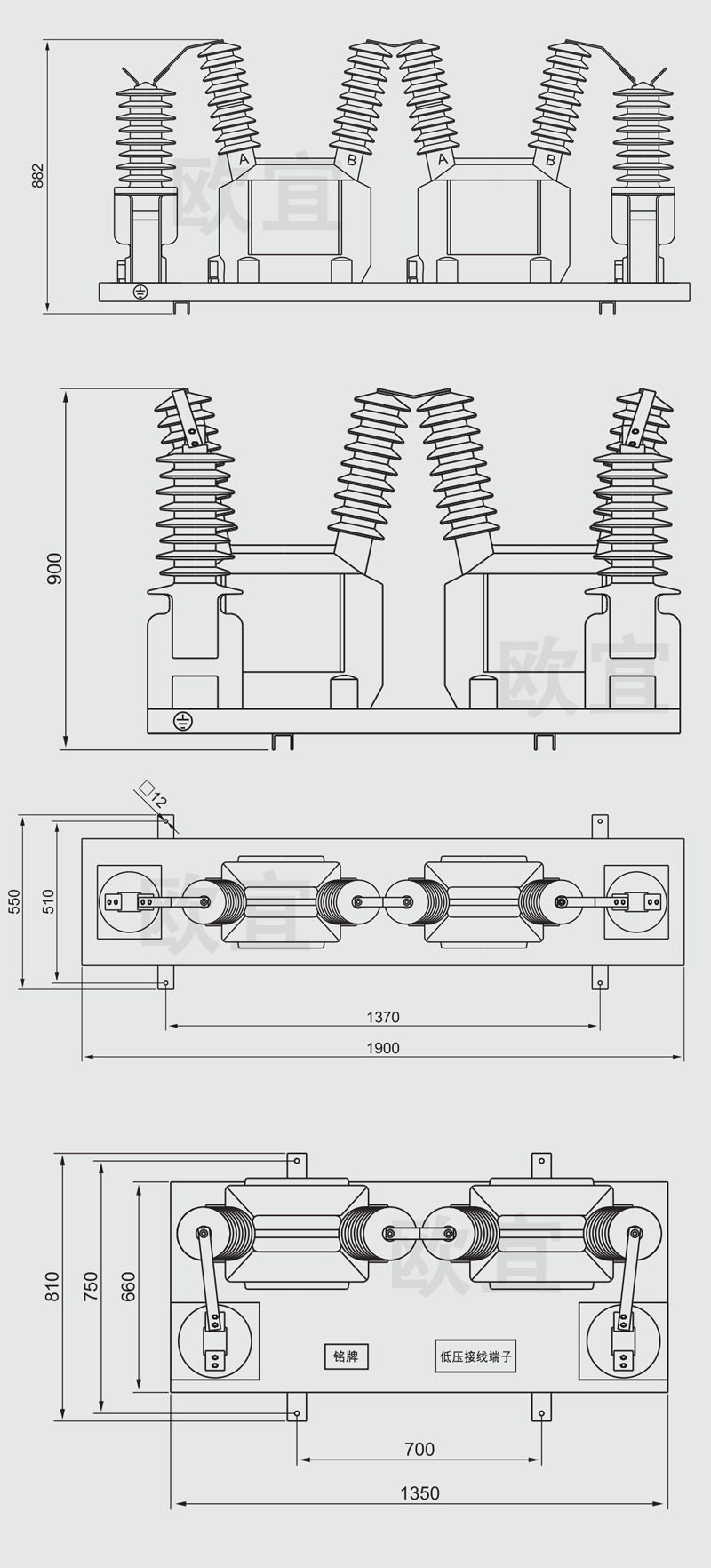

📏 外形尺寸示意图（典型值 JLSZV-35W）
⚙️ 主要技术参数（融合长尾关键词）

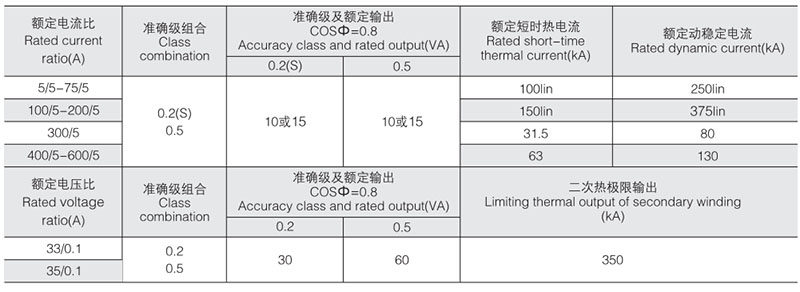

3.1 额定电气参数表
| 参数项目 | JLSZV-35 / JLSZV-35W / JLSZV1-35 | 备注/长尾词关联 |
|---|---|---|
| 额定电压 (kV) | 35 | 35kV户外高压电能计量箱 |
| 最高工作电压 (kV) | 40.5 | 满足系统电压波动 |
| 额定绝缘水平 (kV) | 40.5 / 95 / 200 | 工频/雷电冲击/截波；对应“绝缘水平 40.5/95/200” |
| 额定电压比 (V) | 35000 / 100 (或 35000/√3 / 100/√3) | 常用“JLSZV-35 10000/100 电压比” |
| 额定一次电流 (A) | 5, 10, 15, 20, 25, 30, 40, 50, 75, 100, 150, 200, 250, 300, 400, 500, 600 | 宽范围选型，“JLSZV-35 额定电流5-600A 选型表” |
| 额定二次电流 (A) | 5 或 1 | 订货时指定 |
| 准确等级 | 0.2S级 / 0.5S级 / 0.2级 / 0.5级 | “0.2S级 宽负荷计量”长尾词 |
| PT额定容量 (VA) | 0.2级: 3×30VA；0.5级: 3×50VA | cosφ=0.8 |
| CT额定容量 (VA) | 0.2S级: 3×15VA；0.5级: 3×15VA | 仪表保安系数 FS≤10 |
| 短时热稳定电流 (kA/1s) | 100 I1n (如 400/5 → 40kA) | 高动热稳定 |
| 爬电比距 | 标准型≥25mm/kV；W型≥31mm/kV | “III级防污型 大爬距” |
3.2 使用环境条件
- 环境温度：-40℃ ～ +45℃ (宽温型可定制 -50℃～+55℃)
- 海拔高度：标准≤2000m；可提供“高海拔户外干式计量箱”定制（≤3500m）
- 相对湿度：日平均≤95%，月平均≤90%
- 污秽等级：JLSZV-35W 满足 IV 级，适用于沿海、化工区、水泥厂等高污秽环境
- 安装场所：户外柱上、变电站、箱式变电站内，无严重腐蚀性气体
🏗️ 结构特点与工作原理
4.1 一体化防窃电结构
JLSZV-35系列由组合互感器本体和全封闭计量仪表箱组成。互感器本体采用进口户外环氧树脂真空整体浇注，内装V/V接线的两台电压互感器和两台电流互感器（A、C相）。计量仪表箱内装三相三线有功/无功电能表、联合接线盒，箱门设专用铅封和防窃电锁，任何二次回路改动均会被铅封记录，符合“防窃电”要求。
⚡ 典型内部接线原理（V/V接线 + 双变比抽头）
[PT-A相] ────┬──── [PT-C相]
A相CT (P1-P2/P3) ──→ S1,S2 接电能表电流线圈
C相CT (P1-P2/P3) ──→ S1,S2 接电能表电流线圈
二次电压: a, c, N (公共端) 输出100V
📌 电流互感器二次抽头：S1-S2为大变比，S2-S3为小变比，现场可调。
[PT-A相] ────┬──── [PT-C相]
A相CT (P1-P2/P3) ──→ S1,S2 接电能表电流线圈
C相CT (P1-P2/P3) ──→ S1,S2 接电能表电流线圈
二次电压: a, c, N (公共端) 输出100V
📌 电流互感器二次抽头：S1-S2为大变比，S2-S3为小变比，现场可调。
4.2 工作原理及计量方式
当高压线路A、B、C三相电流和电压分别穿过电流互感器和电压互感器时，通过电磁感应转换为标准的二次信号（100V电压、5A或1A电流），送入三相三线电能表进行电能累计。V/V接线方式适用于中性点不接地或经消弧线圈接地的35kV系统，可准确计量三相有功和无功电能。产品支持“双变比高精度多变比”，通过改变二次抽头连接片位置灵活调整电流变比，适应线路负荷变化或系统增容需求。
⚠️ 安全警示： 运行中严禁断开电流互感器二次回路（CT严禁开路），否则产生危险过电压；电压互感器二次侧严禁短路。
🔧 安装与接线指南
5.1 安装前检查
- 核对铭牌参数：电压比35000/100，电流变比是否与实际负荷匹配（参考“JLSZV-35 额定电流选型表”）。
- 绝缘测试：一次对地≥1000MΩ（2500V兆欧表），二次对地≥10MΩ（500V表）。
- 外观检查：伞裙无破损，二次接线盒密封完好，W型爬电距离符合防污要求。
5.2 安装步骤（柱上/底座安装）
- 固定底座：将计量箱吊装至混凝土平台或杆塔横担，使用4-M16螺栓紧固，水平误差≤2mm。
- 一次接线：高压引线（带跌落式熔断器）接至A、B、C三相端子，注意相序（黄绿红对应A,B,C），电流互感器P1侧进线、P2出线。
- 二次接线：按“一次接线图 二次接线图”要求，电流回路S1、S2使用≥2.5mm²铜线接电能表电流端，电压回路a、c、N接电压端。极性必须正确（S1接电能表电流进线，S2接出线）。
- 接地安装：计量箱底座专用接地端子与接地网连接（≤4Ω）；CT二次侧S2端也需接地（一点接地）。
- 避雷器配置：在计量箱高压侧加装氧化锌避雷器（HY5WZ-51/134），保护设备免受雷电过电压。
💡 提示： 对于“JLSZV-35W 户外干式全封闭浇注”产品，安装时避免损伤伞裙；高海拔地区需增加外绝缘距离，订货时注明海拔。
📊 使用操作与维护
6.1 送电操作流程
- 合高压侧断路器或跌落熔断器，缓慢送电。
- 观察有无异常放电声，二次侧电压应为100V±5%。
- 检查电能表脉冲灯闪烁正常，无反向无功指示。
- 记录初始表底数，投入正式运行。
6.2 日常维护与保养
- 每月外观巡检：清扫表面积尘，检查接地线锈蚀情况（长尾：“35kV高压计量箱 定期检查 维护周期”）。
- 每半年绝缘复测：测量一次及二次绝缘电阻，记录变化趋势。
- 每年一次误差测试：由供电局或第三方进行互感器误差及二次回路相量测试。
- 双变比调整：当负荷变化较大时，停电后更改CT二次抽头连接片位置，重新核验变比。
🚨 常见故障分析与排除
| 故障现象 | 可能原因 | 排除方法 |
|---|---|---|
| 电能表不走字/慢走 | 电压回路断线（高压熔断器熔断）；电流回路开路 | 更换高压熔断器；检查CT端子S1,S2是否断开 |
| 计量误差偏大或逆相序报警 | CT极性接反；相序错误；变比选型不当 | 核对相量图，调换S1,S2；调整相序；重新选择变比抽头 |
| 异常放电声或“吱吱”声 | 污秽严重导致爬电；高压接线松动；内部局部放电 | 清洁伞裙；紧固高压线端子；联系厂家检查 |
| 预付费功能失效（选配） | IC卡接触不良；控制器电源故障；控制电缆断线 | 清洁IC卡芯片；检查控制器供电；查找断路点 |
| 雷击后电表烧毁 | 避雷器配置不当或失效；接地电阻过大 | 加装合格避雷器；降低接地电阻至≤4Ω |
| 二次电压异常（偏高或偏低） | PT一次熔断器单相熔断；谐振过电压 | 检查三相高压熔断器；加装消谐器 |
📦 运输与贮存须知
运输： 产品应竖直放置，使用防震材料固定。吊装时必须使用底座吊环，严禁拉拽高压端子或伞裙。防雨防潮。
贮存： 存放于-25℃～+55℃、干燥、无腐蚀性气体库房，超过6个月需复测绝缘电阻后安装。
❓ 常见问题 FAQ（8个）
1. JLSZV-35 高压计量箱和传统油浸式 JLS-35 相比有什么优势？
答： JLSZV-35 采用环氧树脂真空浇注，无油化设计，彻底杜绝漏油、易燃风险，免维护；而油浸式需要定期换油、检漏。干式计量箱体积小、重量轻、防爆、防窃电性能更好，尤其适合户外柱上安装和环保要求高的场合。因此 JLSZV-35 已成为 JLS-35 的首选替代型号。
2. JLSZV-35W 防污型适用于哪些恶劣环境？爬电比距是多少？
答： JLSZV-35W 专门用于沿海盐雾地区、化工厂、水泥厂、冶金厂等重污秽（III~IV级）场所。其最小爬电比距 ≥31mm/kV（按最高电压40.5kV计算，总爬距≥1255mm），采用大小伞交替结构，自洁性能优异，有效防止污闪事故。
3. 如何选择 JLSZV-35 的电流变比？双变比抽头怎么用？
答： 变比选择原则：正常负荷电流应在CT额定一次电流的 20%~100% 之间。如果线路负荷波动较大（如季节性负荷），建议选用 0.2S 级且带双变比抽头。双变比抽头一般标识为 S1-S2（大变比，如 300/5）、S2-S3（小变比，如 150/5），通过改变连接片位置即可现场调整，无需更换设备。
4. JLSZV-35 能否用于三相四线系统（中性点直接接地）？
答： JLSZV-35 标准配置为 V/V 接线（两元件），适用于中性点不接地或经消弧线圈接地的 35kV 三相三线系统。如果系统为三相四线制（中性点直接接地），则需要选用三元件结构的型号（如 JLSZY-35）。订货时请务必明确系统接地方式，以便提供正确接线方案。
5. 为什么电流互感器二次侧严禁开路？日常如何防范？
答： CT 二次开路时，一次电流全部成为励磁电流，会在二次绕组产生数千伏过电压，击穿绝缘、烧毁设备甚至危及人身安全。防范措施：运行中不得在 CT 二次回路中串联开关或熔断器；拆装电能表前必须先将 CT 二次端子短接（S1-S2短接），且确认一次侧已停电。
6. JLSZV-35 在海拔 3000 米以上使用需要特殊定制吗？
答： 标准产品适用于海拔 ≤2000m。当海拔超过 2000m 时，空气绝缘强度下降，需要增加外绝缘距离和修正工频耐压值。我公司可提供高海拔定制型（如 JLSZV-35G），通过加长伞裙、增大爬距、提高绝缘水平，满足 3000~4000m 运行要求，订货时需注明海拔高度。
7. JLSZV-35W 价格大概是多少？相比普通型贵多少？
答： 根据 B2B 平台参考价，JLSZV-35 标准型干式高压计量箱约 10000~15000 元/台（受变比、精度影响）。JLSZV-35W 防污型因增加爬距和特殊伞裙工艺，价格约高出 15%~25%。具体报价需咨询厂家，并提供准确的技术规格和采购数量。
8. 如何获取 JLSZV-35 的安装接线图纸和说明书？
答： 您可以在产品页面直接下载本说明书（含接线原理图）。更详细的 CAD 格式一次接线图、二次接线图以及尺寸图，可联系供应商或厂家技术支持获取。通常随货提供纸质版说明书及合格证。
