描述
JSGW-0.5电压互感器 三相五柱式（JSGW-0.5F）
JSGW-0.5型 （JSGW-0.5F）电压互感器为改进型小体积三相柱带有开口三角接线的辅助二次线圈干式电压互感器,适用于户内50HZ.3KV、6KV、10KV交流电路中。
电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。JSGW-0.5三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。

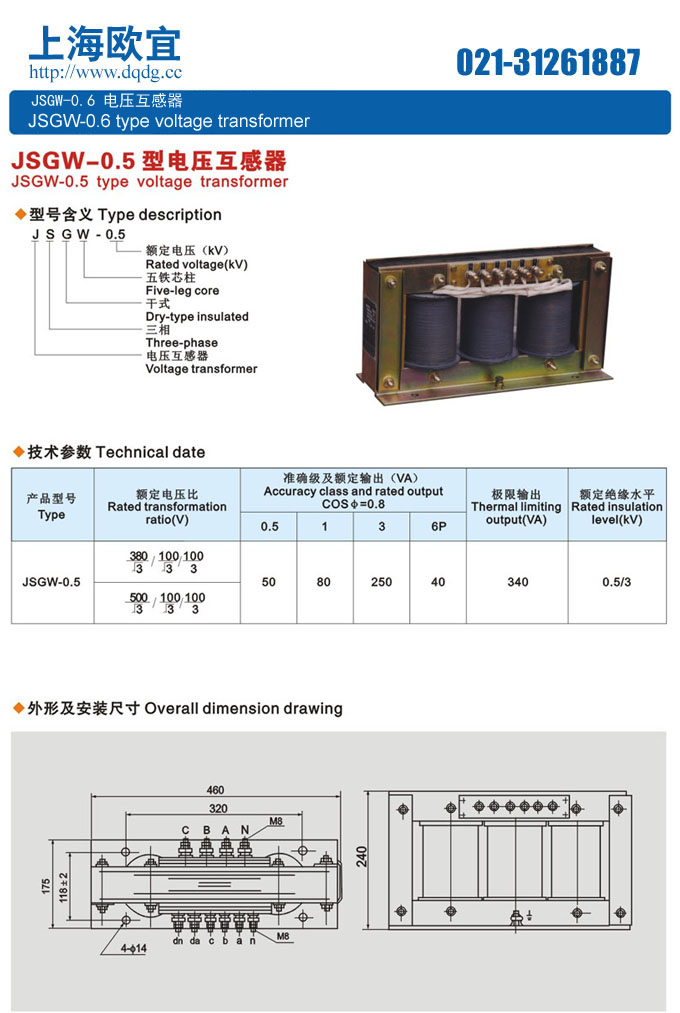

JSGW-0.5三相五柱式电压互感器技术参数表
JSGW-0.5电压互感器常用电压比和准确级
| 产品型号 | 额定电压比（V） | 准确级及额定输出(VA) COSφ=0.8 | 极限输出 （VA） | 额定绝缘水平面 (kV) | ||||
| 0.5 | 1 | 3P | 6P | |||||
| JSGW-0.5 | 380/√3/100/√3/100/3 0.38/√3/0.1/√3/0.1/3 |
50 | 80 | 250 | 40 | 340 | 0.5/3 | |
| 500/√3/100/√3/100/3 5/√3/0.1/√3/0.1/3 |
||||||||
产品名称：JSGW-0.5三相五柱式电压互感器
型号：JSGW-0.5
声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JSGW-0.5三相五柱式电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
常见问题 FAQ
Q1：这个互感器是什么类型的？
根据产品型号判断：LZZBJ9系列为户内电流互感器，JDZW系列为户外电压互感器，零序互感器用于接地保护检测。
Q2：互感器精度等级是多少？
产品描述中标注了精度等级，如有疑问请联系客服确认。
Q3：互感器能用在户外吗？
请查看型号后缀：带”W”为户外型。户外型具有更好的防护性能。
Q4：你们是厂家吗？可以定制吗？
是的，上海欧宜电气是专业互感器生产厂家，支持非标定制。
如需了解更多，请联系客服。
