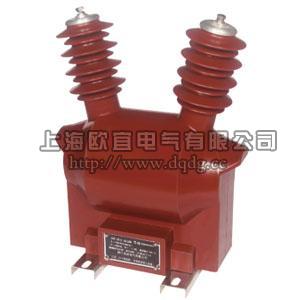

JDZXW-10、JDZXW-10R电压互感器(JDZXW-10G)

干式、户外、带熔断器

一、概述

JDZXW-10、JDZXW-10R、JDZXW-10G型户外电压互感器为户外环氧树脂浇注绝缘全封闭结构。适用于交流50Hz，额定电压10KV及以下的电力系统中作电压、电能测量和继电保护用。适用于农村户外变电站，也可适用于工业、小型企业、配电所。

本型电压互感器为支柱式结构，采用户外环氧树脂全封闭浇注，具有耐电弧，耐紫外线，耐老化，寿命长等特点。由于互感器采用全封闭浇注绝缘，尺寸小，重量轻，适用于任何位置，任意方向安装。二次出线端有接线保护罩，其下方有出线孔，并能实现防窃电措施。安全可靠，底座槽钢上有4个安装孔。

二、结构简介

JDZXW-10、JDZXW-10R型电压互感器采用户外环氧树脂全封闭浇注，具有耐电弧、耐紫外线、耐老化爬电距离大、局部放电量小、抗过电压能力强等特点。体积小、重量轻，适宜于任何位置、任意方向安装。

三、使用条件

1．环境温度：-25℃～+40℃;
2．污秽等级：Ⅳ级。

四、JDZXW-10电压互感器技术参数

1．技术参数见表；
2．符合GBl207—2006《电压互感器》标准。

五、选型参数表

型号	额定电压比	准确级及二次输出容量							极限输出
		0.2	0.5	1级	3级	0.2/0.2	0.5	6P
						0.2/0.5
JDZXW-10 JDZXW-10R JDZXW-10G	10/√3/0.1/√3/0.1/3 10000/√3/100/√3/100/3	20va	50va	150va	250va	/	/	100va	600va
	10/√3/0.1/√3/0.1/√3/0.1/3 10000/√3/100/√3/100/√3/100/3	/	/	/	/	15va	40va	100va	300va



六、JDZXW-10、JDZXW-10R、JDZXW-10G电压互感器外形及安装尺寸图

七、注意事项

1．JDZXW-10电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
2．电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4．电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
6、电压互感器副边绝对不容许短路。



产品名称：JDZXW-10电压互感器



型号：JDZXW-10

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页JDZXW-10电压互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
